搅拌站基础计算书

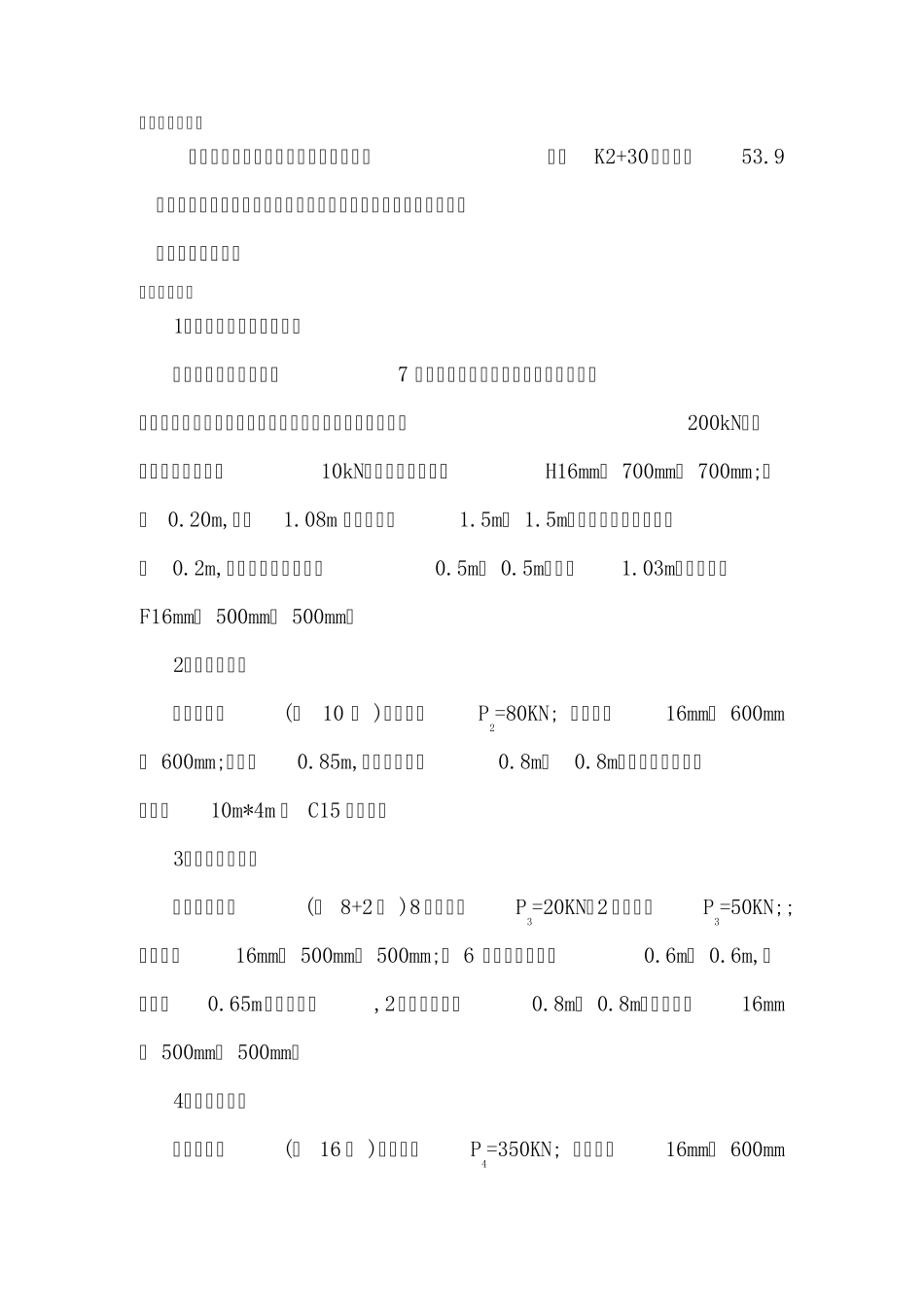

淮息项目部拌合站 搅拌站基础计算书 计算: 复核: 审核: 审批: 中铁七局集团郑州工程有限公司 淮息高速工程项目部 2010 年 10 月 21 日 一、搅拌站简介 箱梁预制场搅拌站位于淮息线路南侧，里程K2+30占地面积53.9亩，搅拌站基础包括：搅拌站主楼基础、配料机基础、斜皮带机基础、水泥仓基础。 二、基础布置 1、搅拌主楼和控制室基础 主楼和控制室基础共设7 个独立基础，其中主楼三个基础，控制室三个，主楼和控制室共用一个。其中主楼三个基础受力200kN，控制室三个基础受力10kN；主楼柱预埋钢板H16mm× 700mm× 700mm;基础 0.20m,柱高1.08m 横截面尺寸1.5m× 1.5m。控制室设三个小基础高0.2m,基础和柱横截面尺寸0.5m× 0.5m，柱高1.03m，预埋钢板F16mm× 500mm× 500mm。 2、配料机基础 配料机基础(共10 个 )单墩受力P2=80KN; 预埋钢板16mm× 600mm× 600mm;墩柱高0.85m,设横截面尺寸0.8m× 0.8m。为提高承载力，铺一层10m*4m 的 C15 混凝土。 3、斜皮带机基础 斜皮带机基础(共 8+2 个 )8 单墩受力P3=20KN，2 单墩受力P3=50KN;; 预埋钢板16mm× 500mm× 500mm;。 6 个设横截面尺寸0.6m× 0.6m,设基础高0.65m的条形基础,2个横截面尺寸0.8m× 0.8m，预埋钢板16mm× 500mm× 500mm。 4、水泥仓基础 水泥仓基础(共 16 个 )单墩受力P4=350KN; 预埋钢板16mm× 600mm × 600mm; 预埋φ 20 钢筋单根长1.85m,共 4 根 ;柱高0.50m,设横截面尺寸0.8m× 0.8m。基础采用C25 混凝土基础，基础尺寸为：横截面尺寸4m× 4m，基础埋深1.5m，为了提高地基承载力和减小不均匀沉降，基础以下垫1m 厚的三七灰土。 三、配料机基础计算 地基承载力检算 当配料机满载时，荷载最大为最不利荷载，配料机轮廓尺寸比较低，故风荷载影响比较小，可忽略不计。 配料机墩柱底下采用板筏基础。 ① 预埋钢板底部混凝土强度检算 当满载时为最不利荷载： MPafMPak NAPCc1 51 2 5.08.08.08 01 5墩，钢板底部混凝土强度满足要求。 ②基础底部粉质粘土强度检算 当满载时为最不利荷载： 410255.04759.1125*5.0*4*102585.08.08.0101080AGPPk自 kPaPk35.44 粉质粘土的扩散角 28，粉质粘土的容重为18.5kN/m3。 根据地质资料地面以下1.5m 处为粉质粘土，查规范得kPafak120 5.035.13279.11mdbakaff ...
