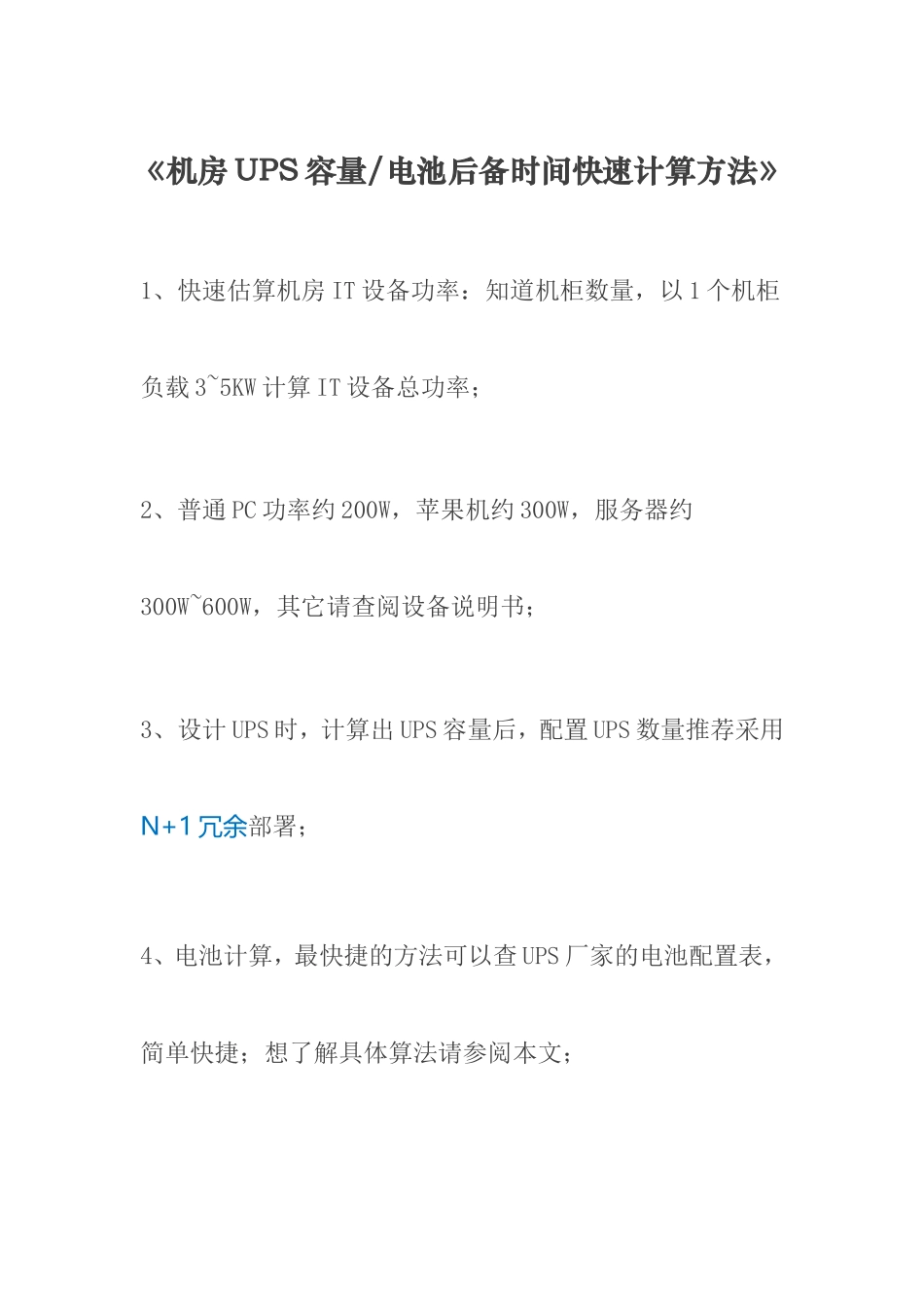

《机房UPS容量/电池后备时间快速计算方法》1、快速估算机房IT设备功率：知道机柜数量，以1个机柜负载3~5KW计算IT设备总功率；2、普通PC功率约200W，苹果机约300W，服务器约300W~600W，其它请查阅设备说明书；3、设计UPS时，计算出UPS容量后，配置UPS数量推荐采用N+1冗余部署；4、电池计算，最快捷的方法可以查UPS厂家的电池配置表，简单快捷；想了解具体算法请参阅本文；1UPS容量快速计算方法计算公式：UPS容量KVA＝负载功率KW÷功率因数÷0.7；1、负载功率KW：需要带载IT设备的负载功率，一般用KW表示（如10KW）2、UPS容量KVA：UPS容量一般用KVA表示（如10KVA，UPS容量KVA*功率因数=KW，一般情况下KVA≧KW，只有当功率因素为1时，KVA=KW)3、UPS最大带载功率KW＝UPS容量KVA×功率因数（功率因数一般在0.8～1之间，查UPS参数表可得，一般取0.8）4、配置UPS时，建议UPS所带的负载功率（KW）约为UPS最大带载功率（KW）的70%为佳；计算示例：以10KW负载为例，计算所需要UPS容量步骤如下：第一步：套用公式，UPS容量KVA＝10KW÷0.8÷0.7=17.85KVA；第二步：选用合适的UPS，根据以上结果实际可选用20KVA的UPS满足要求；2UPS电池容量的快速计算方法电池计算方法一计算所需电池安时数(AH)（此方法简单快捷，一般的估算，采用此方法即可）计算公式：电池安时数(AH)=UPS标称功率(VA)×功率因素×延时时长(小时数)÷逆变器启动电压(电池组电压)÷逆变器效率；1、功率因数一般取0.8；2、逆变器效率一般取0.9；3、逆变器启动电压(电池组电压)根据不同型号UPS而不同（查UPS参数可得）计算示例：以3000VAUPS延时4小时为例，计算步骤如下：每一步：查UPS参数，得UPS逆变器启动电压(电池组电压)：U=96V，选用电池额定电压：U1=12V，得出每组电池数量：N=U÷U1=96V÷12=8节/组；第二步：套用公式，电池安时数(AH)=3000VA×0.8×4小时÷96V÷0.9=111AH；第三步：选用合适的电池，以上结果得出需要111AH的蓄电池才能满足4小时的供电，但是常规蓄电池一般没有容量为111AH的，且需要8节/1组，我们可以选择2组(16节)65AH的蓄电池并联进行配置，其延时时间为:65AH×2÷3000VA÷0.8×96V×0.9=4.68小时；注：以上算出的电池安时数(AH)也常理解为：电池放出容量；如果电池放电效率不为1，参照以下公式换算出电池标称容量，再选电池。电池放出容量=电池标称容量×电池放电效率；电池放电效率不同型号参考值有：0.4/0.5/0.6/0.7/0.8/0.9/1；电池计算方法二计算电池最大放电电流值（I最大）（此方法相对精确，如果追求更精确的配置，可采用此方法）计算公式：I最大=Pcosф/（η*E临界*N）1、P：UPS电源的标称输出功率；2、cosф：UPS电源的输出功率因数（UPS一般为0.8）3、η：UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）4、E临界：蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）5、N：每组电池的数量；6、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量=I最大/C，算出电池组的标称容量；时间与放电速率C示例表如下：30分钟60分钟90分钟120分钟180分钟0.92C0.61C0.5C0.42C0.29C计算示例：以300KVAUPS延时30分钟为例，计算步骤如下：第一步：查UPS参数，得UPS逆变器启动电压(电池组电压)：U=360V，选用电池额定电压：U1=12V，得出每组电池数量：N=U÷U1=360V÷12=30节/组；第二步：套用公式，I最大=P×cosф÷（η×N×E）=300000VA×0.8÷（0.9×30×10.5）=846A；第三步：套用公式，得出电池组的标称容量=I最大/C=846÷0.92=919AH；第四步：选用合适的电池，以上结果得出电池组的总容量=919AH×30节×12V=330840AH，可采用电池150AH30节6组；电池计算方法三电池恒功率计算法（此方法相对精确，快捷，计算出恒功率数值后，查电池厂家恒功率表）恒功率计算公式：W=(P·cosΦ)/(ηN·6)2V单体电池放电截止电压：1.70V；UPS输出功率因数cosΦ：0.8；UPS逆变效率η：0.95；UPS电池节数：N（一般为12V电池的节数，查电池恒功率表一般是电池2V对应的W数，换算成2V电池节数：N*6）计算示例：以400KVAUPS延时30分钟为例，计算步骤如下：第一步：...
