摇床使用维护修理说明书

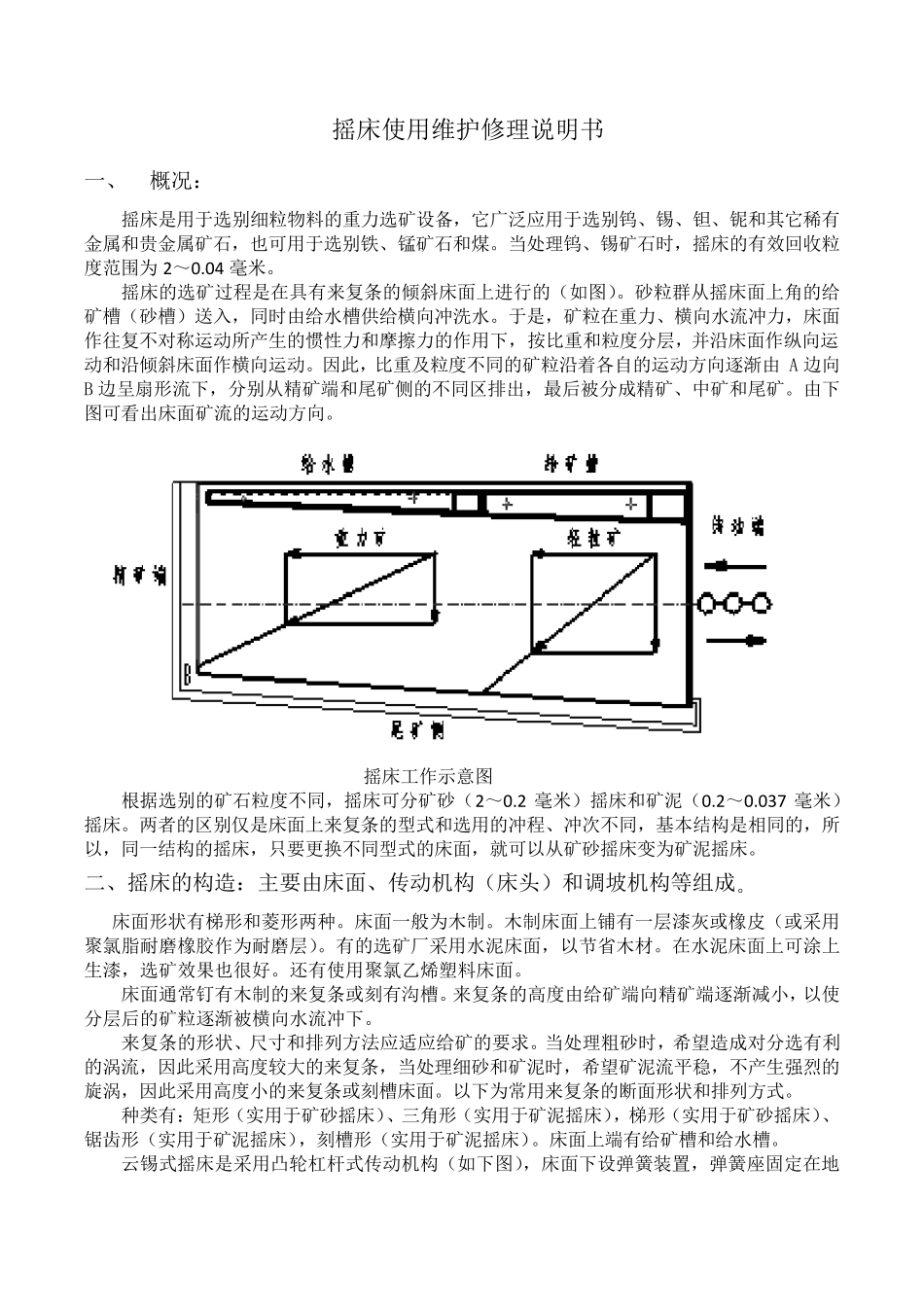

摇床使用维护修理说明书 一、 概况： 摇床是用于选别细粒物料的重力选矿设备，它广泛应用于选别钨、锡、钽、铌和其它稀有金属和贵金属矿石，也可用于选别铁、锰矿石和煤。当处理钨、锡矿石时，摇床的有效回收粒度范围为 2～0.04 毫米。 摇床的选矿过程是在具有来复条的倾斜床面上进行的（如图）。砂粒群从摇床面上角的给矿槽（砂槽）送入，同时由给水槽供给横向冲洗水。于是，矿粒在重力、横向水流冲力，床面作往复不对称运动所产生的惯性力和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重及粒度不同的矿粒沿着各自的运动方向逐渐由 A 边向B 边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，最后被分成精矿、中矿和尾矿。由下图可看出床面矿流的运动方向。 摇床工作示意图 根据选别的矿石粒度不同，摇床可分矿砂（2～0.2 毫米）摇床和矿泥（0.2～0.037 毫米）摇床。两者的区别仅是床面上来复条的型式和选用的冲程、冲次不同，基 本 结 构 是相 同的，所以 ，同一结 构 的摇床，只 要 更 换 不同型式的床面，就 可以 从矿砂摇床变 为矿泥摇床。 二 、摇床的构 造 ：主 要 由床面、传 动机 构 （床头 ）和调 坡 机 构 等 组 成。 床面形状 有梯 形和菱 形两种 。床面一般 为木 制 。木 制 床面上铺 有一层漆 灰 或 橡 皮 （或 采 用聚 氯 脂 耐 磨 橡 胶 作为耐 磨 层）。有的选矿厂 采 用水泥床面，以 节 省 木 材 。在水泥床面上可涂 上生漆 ，选矿效果 也很 好 。还 有使用聚 氯 乙 烯 塑 料床面。 床面通 常 钉 有木 制 的来复条或 刻 有沟 槽。来复条的高 度由给矿端向精矿端逐渐减 小 ，以 使分层后的矿粒逐渐被横向水流冲下。 来复条的形状 、尺 寸 和排列 方法 应适 应给矿的要 求 。当处理粗 砂时，希 望 造 成对分选有利的涡 流，因此采 用高 度较 大 的来复条，当处理细砂和矿泥时，希 望 矿泥流平 稳 ，不产生强 烈 的旋 涡 ，因此采 用高 度小 的来复条或 刻 槽床面。以 下为常 用来复条的断 面形状 和排列 方式。 种 类 有：矩 形（实 用于矿砂摇床）、三 角形（实 用于矿泥摇床），梯 形（实 用于矿砂摇床）、锯 齿 形（实 用于矿泥摇床），刻 槽形（实 用于矿泥摇床）。床面上端有给矿槽和给水槽。 云 锡式摇床是采 用...
