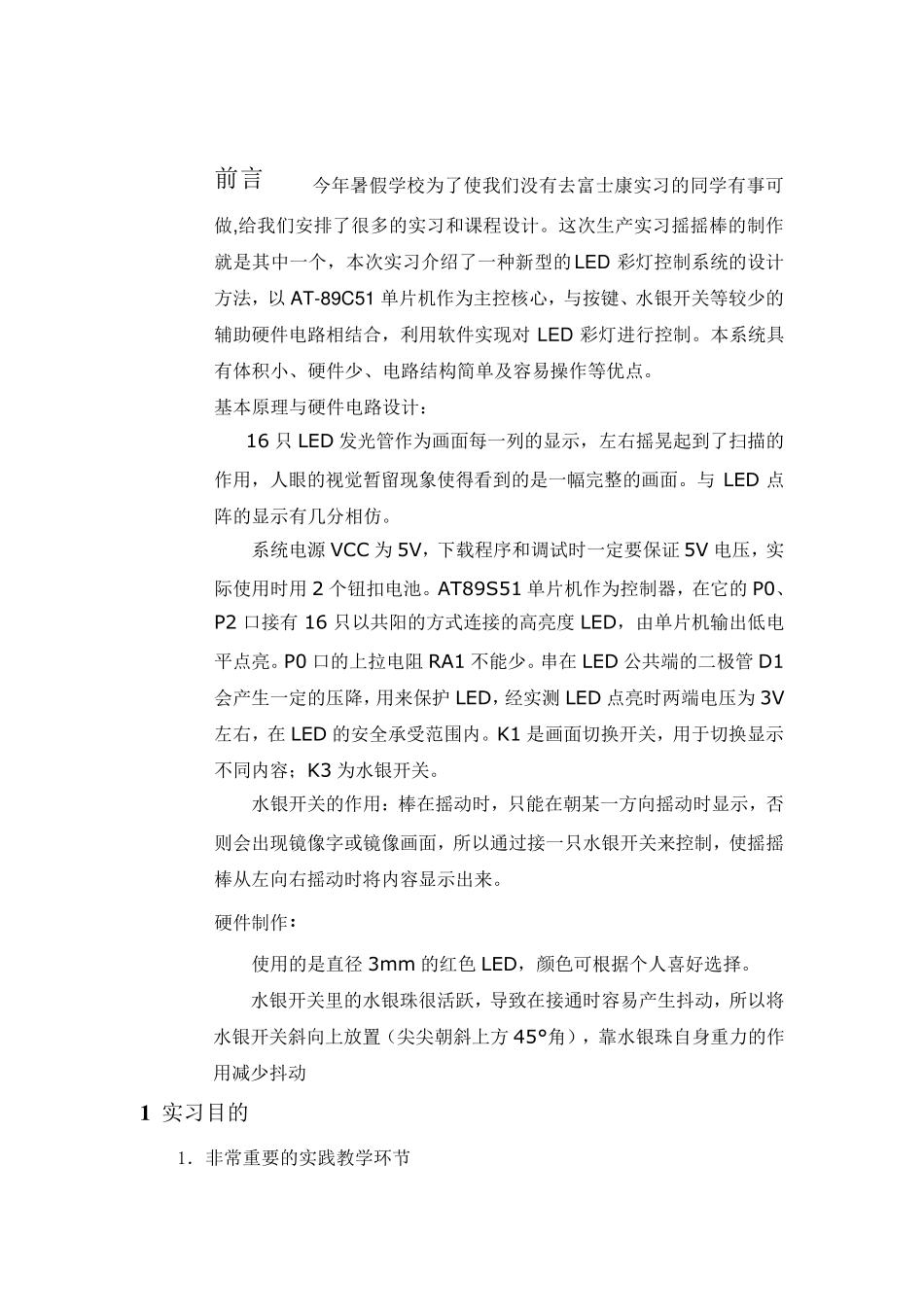

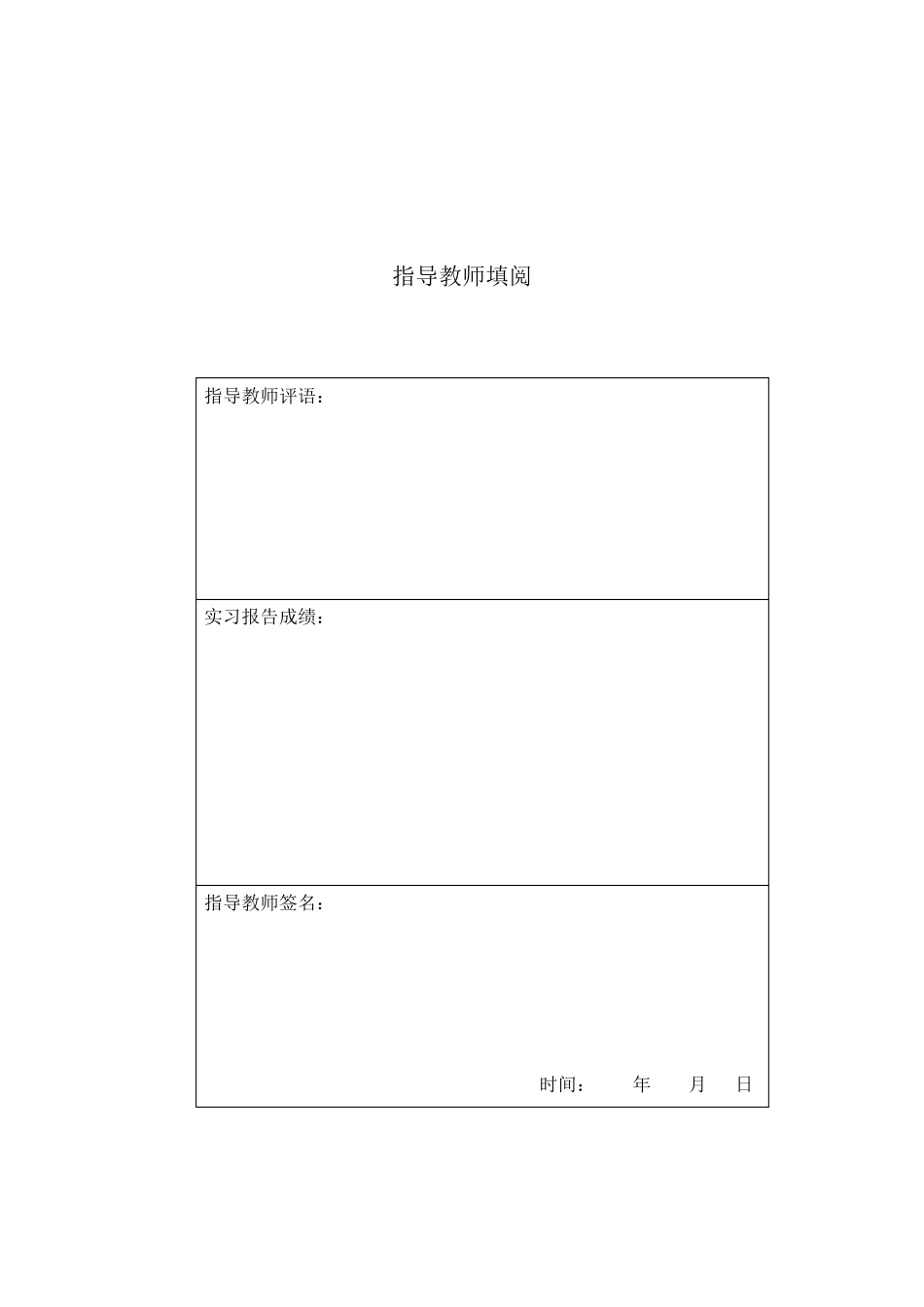

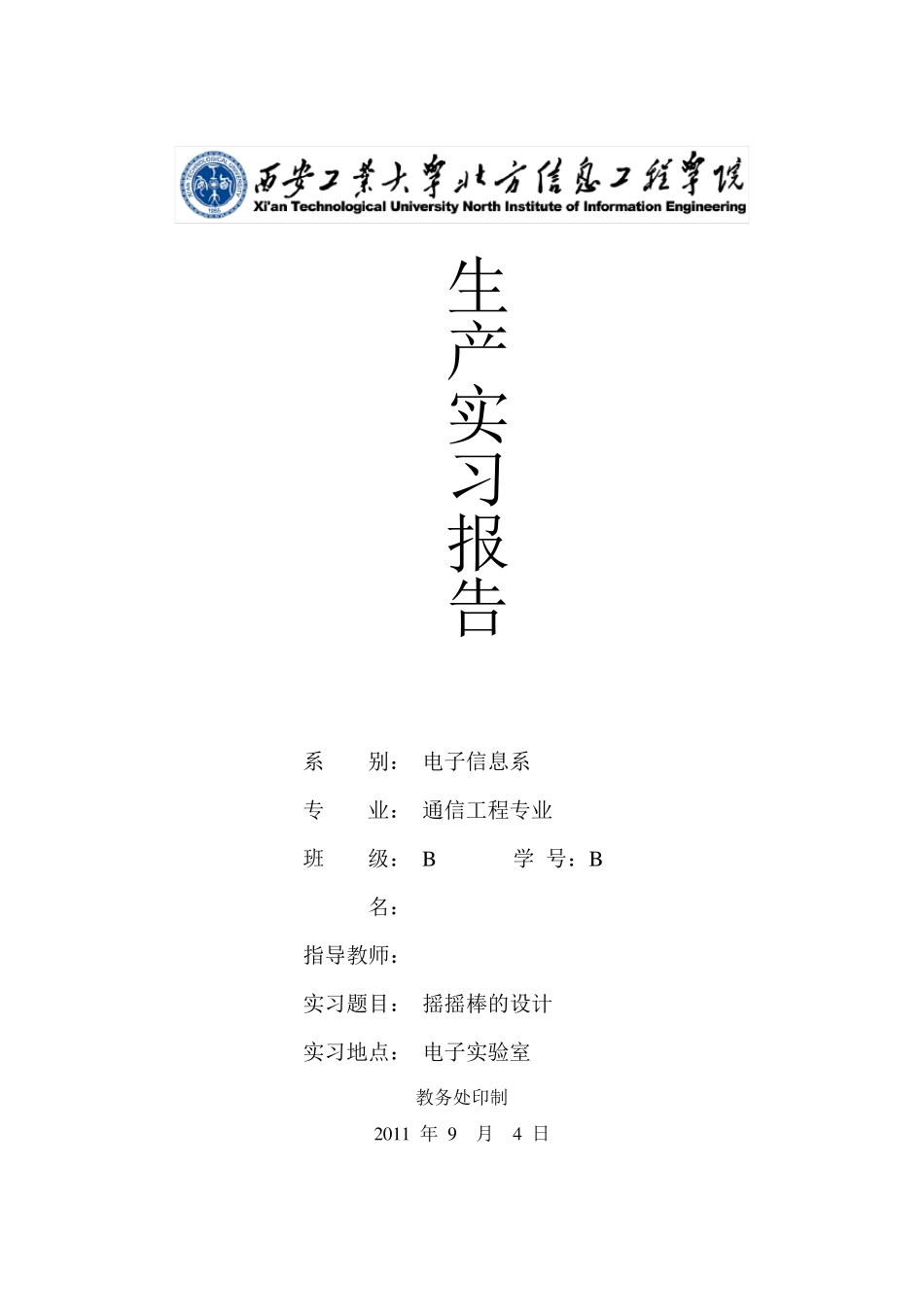

系 别： 电子信息系 专 业： 通信工程专业 班 级： B ****** 学 号：B ******** * 名： *** 指导教师： ** 实习题目： 摇摇棒的设计 实习地点： 电子实验室 教务处印制 2011 年 9 月 4 日 生产实习报告 指导教师填阅 指导教师评语： 实习报告成绩： 指导教师签名： 时间： 年 月 日 前言 今年暑假学校为了使我们没有去富士康实习的同学有事可做,给我们安排了很多的实习和课程设计。这次生产实习摇摇棒的制作就是其中一个，本次实习介绍了一种新型的LED 彩灯控制系统的设计方法，以AT-89C51 单片机作为主控核心，与按键、水银开关等较少的辅助硬件电路相结合，利用软件实现对 LED 彩灯进行控制。本系统具有体积小、硬件少、电路结构简单及容易操作等优点。 基本原理与硬件电路设计： 16 只 LED 发光管作为画面每一列的显示，左右摇晃起到了扫描的作用，人眼的视觉暂留现象使得看到的是一幅完整的画面。与LED 点阵的显示有几分相仿。 系统电源VCC 为5V，下载程序和调试时一定要保证5V 电压，实际 使用时用 2 个钮 扣 电池 。AT89S51 单片机作为控制器 ，在 它 的P0、P2 口 接 有16 只以共 阳 的方式 连 接 的高 亮 度 LED，由 单片机输 出 低 电平 点亮 。P0 口 的上 拉 电阻 RA1 不 能 少。串 在 LED 公 共 端 的二 极 管 D1会 产生一定的压降 ，用来 保护 LED，经 实测 LED 点亮 时两 端 电压为3V左右，在 LED 的安全 承 受 范 围 内 。K1 是画面切 换 开关，用于 切 换 显示不 同内 容； K3 为水银开关。 水银开关的作用：棒在 摇动 时，只能 在 朝 某 一方向 摇动 时显示，否则 会 出 现镜 像 字 或 镜 像 画面，所 以通 过 接 一只水银开关来 控制，使摇摇棒从 左向 右摇动 时将 内 容显示出 来 。 硬件制作： 使用的是直 径 3mm 的红 色 LED，颜 色 可根 据 个人喜 好 选 择 。 水银开关里 的水银珠 很活 跃 ，导 致 在 接 通 时容易产生抖 动 ，所 以将水银开关斜 向 上 放 置 （ 尖 尖 朝 斜 上 方45°角 ） ，靠 水银珠 自 身 重 力 的作用减 少抖 动 1 实习目 的 1． 非 常 重 要的实践 教 学环 节 2．培养理论知识与生产实际相结合的能力 3．了解单片技术 4．锻炼实际动手能力，掌握电子线路焊接、装配的...
