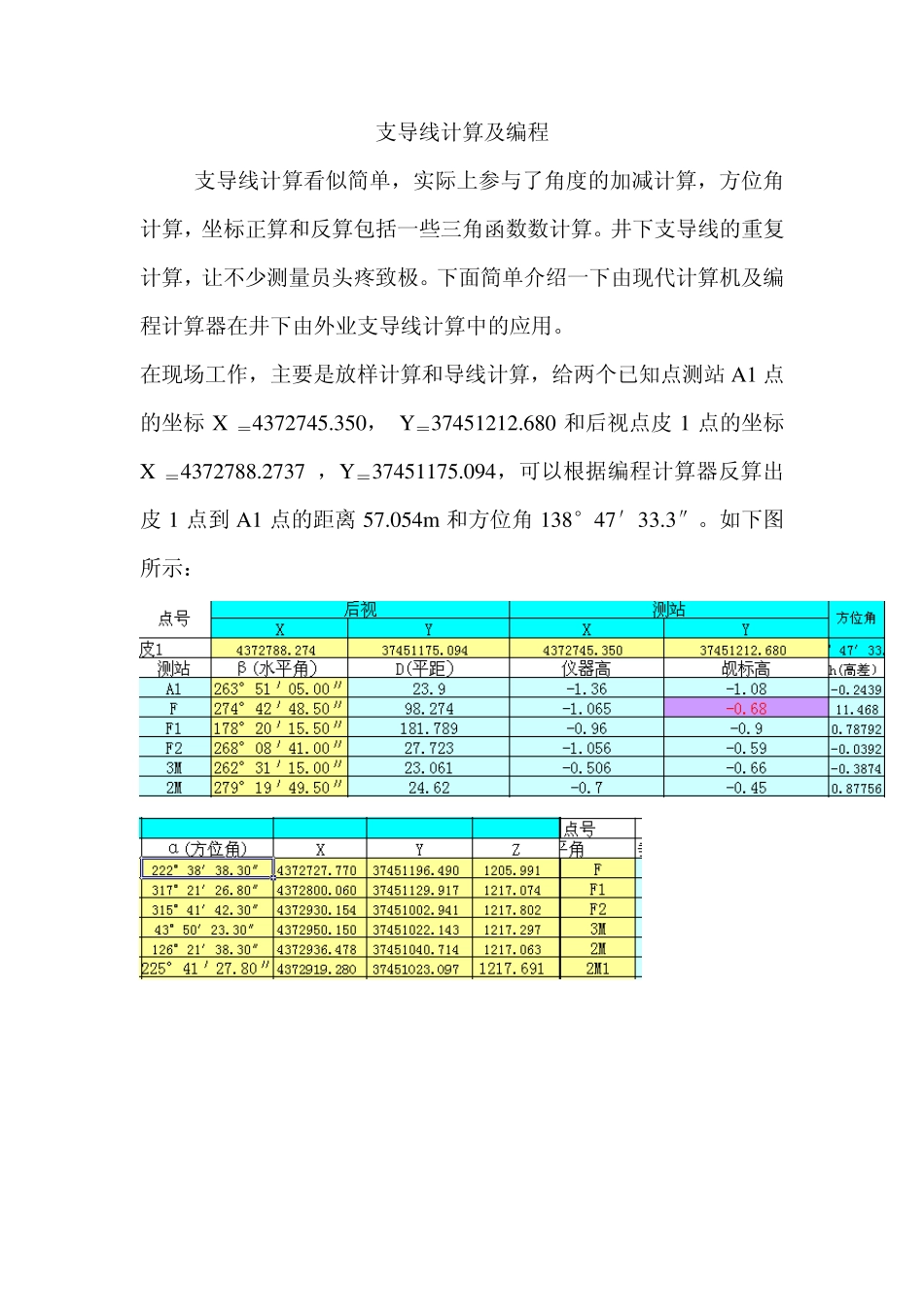

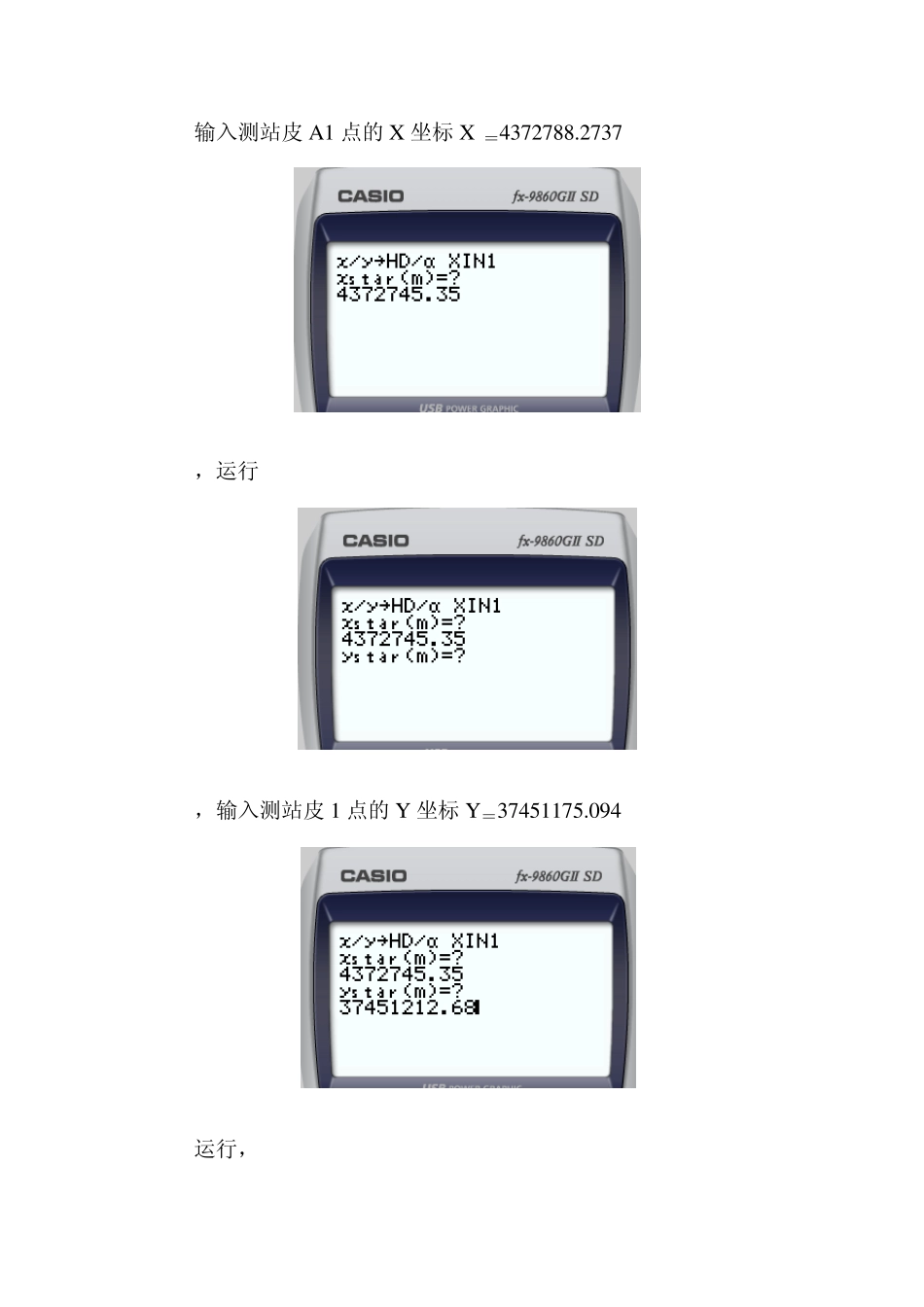

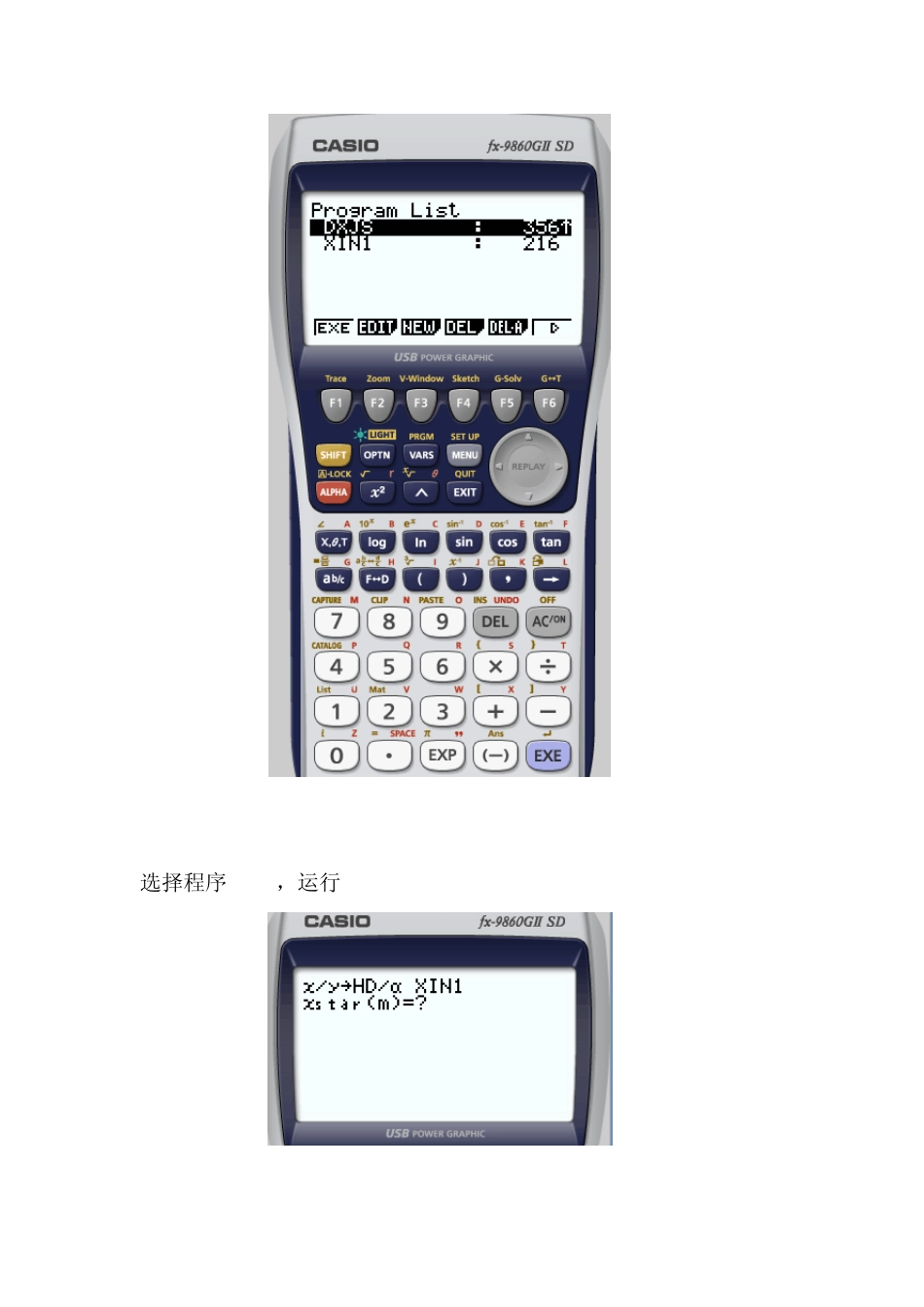

支导线计算及编程 支导线计算看似简单，实际上参与了角度的加减计算，方位角计算，坐标正算和反算包括一些三角函数数计算。井下支导线的重复计算，让不少测量员头疼致极。下面简单介绍一下由现代计算机及编程计算器在井下由外业支导线计算中的应用。 在现场工作，主要是放样计算和导线计算，给两个已知点测站A1 点的坐标X ＝4372745.350， Y＝37451212.680 和后视点皮1 点的坐标X ＝4372788.2737 ，Y＝37451175.094，可以根据编程计算器反算出皮1 点到A1 点的距离57.054m 和方位角138°47′33.3″。如下图所示： 选择程序 XIN1，运行 输入测站皮 A 1 点的 X 坐标 X ＝4372788.2737 ，运行 ，输入测站皮 1 点的 Y 坐标 Y ＝37451175.094 运行， 输如后视点皮1 点的坐标X ＝4372788.2737 ， 运行 输入Y ＝37451175.094， 运行 显示测站皮1 到A 1 的方位角及距离，运行 输0 为退出程序 好了，由测站A1 点的坐标X ＝4372745.350， Y ＝37451212.680到后视点皮1 点的坐标X ＝4372788.2737 ，Y ＝37451175.094 坐标反算已经完成。下面介绍现场支导线计算选择程序 DX JS 运行， 运行 输入测站点 A 1 的 X 坐标 运行 输入测站点 A 1 的 Y 坐标 运行 输入测站点 A1 的高程 Z 运行 输入后视点皮1 到测站A1 点的方位角 运行 输测点F的水平角 运行 输入测站到 F 点的水平距离 运行 输入仪器高 运行 输入测点棱镜高运行 输入高差运行 显示测点F 的方位角坐标和高程 运行， 输入下一点 F1 的水平角 运行 输入 F 到 F1 的水平距离 运行 输入仪器高 运行 输入测点 F1 棱镜高 运行 输入高差 运行显示方位角 运行 显示测点F1 的坐标和高程。 运行 输入下一点 F2 的水平角 运行 输入水平距离 运行 输入仪器高 运行 输入棱镜高 运行 输入高差 运行显示方位角 运行显示 运行 同理输入下一点的水平角，距离仪器高，棱镜高和高差 可的下一点的3M坐标。输0 运行 退出程序 在内业中的处理有多种方法，水平高的话可以编写个测量计算软件如图 水平差的话在ex cel 中填几个公式就行，这样既解决了电子版，什么时候想看，打印一份就行，避免了，因时间的流逝而纸质因受风化而模糊不清。 把坐标保存为 在记事本中在CAD 中展点，避免了输入点导入错误的麻烦 展点如图所示。 现代计算机及编程计算器在井下由外业支导线计算中的应用让测量变的简单易于操作。 编者：郭创新 Q Q 号：646220215 Q Q 群：94432119 欢迎你的加入和建议。
