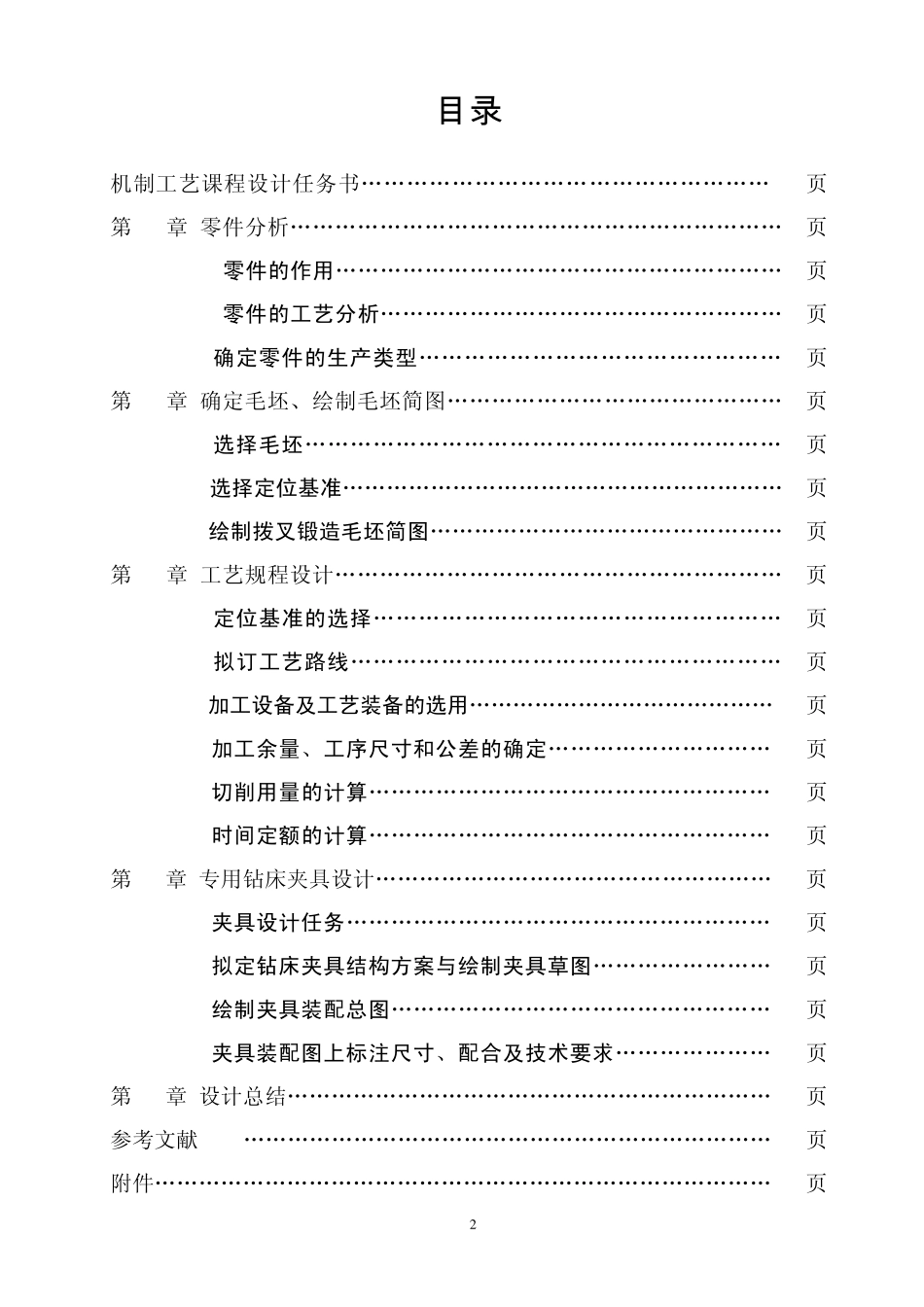

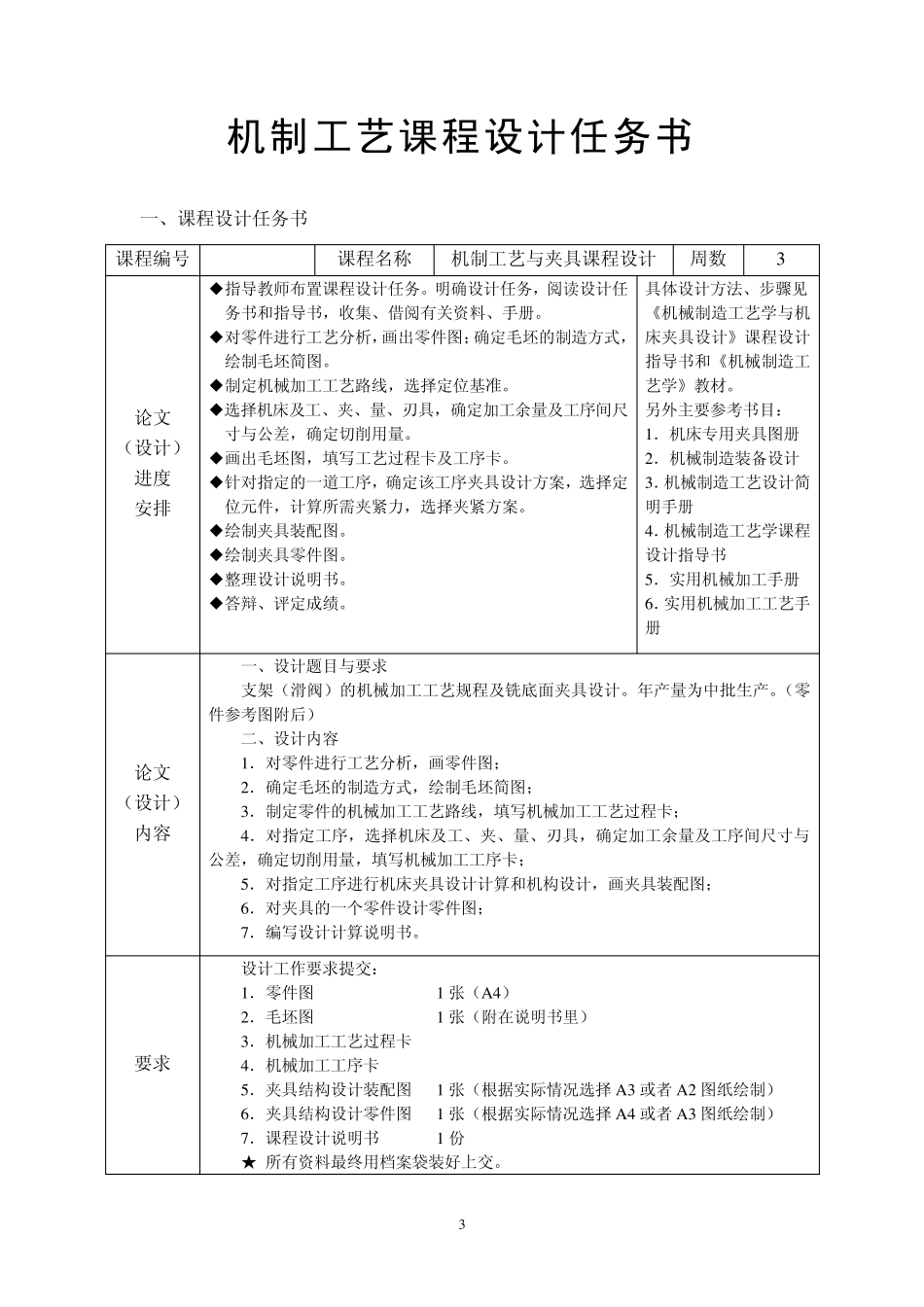

1 机械制造工艺学与机床夹具设计 课 程 设 计 设计题目： 设 计 者： 所在班级： 指导教师： 提交日期： 安徽农业大学工学院 2 目 录 机制工艺课程设计任务书„„„„„„„„„„„„„„„„„„ 3页 第1章 零件分析„„„„„„„„„„„„„„„„„„„„„„4页 1.1 零件的作用„„„„„„„„„„„„„„„„„„„„4页 1.2 零件的工艺分析„„„„„„„„„„„„„„„„„„4页 1.3 确定零件的生产类型„„„„„„„„„„„„„„„„5页 第2章 确定毛坯、绘制毛坯简图„„„„„„„„„„„„„„„6页 2.1 选择毛坯„„„„„„„„„„„„„„„„„„„„„6页 2.2 选择定位基准„„„„„„„„„„„„„„„„„„„„6页 2.3 绘制拨叉锻造毛坯简图„„„„„„„„„„„„„„„„7页第3章 工艺规程设计„„„„„„„„„„„„„„„„„„„„8页 3.1 定位基准的选择„„„„„„„„„„„„„„„„„„8页 3.2 拟订工艺路线„„„„„„„„„„„„„„„„„„„8页 3.3 加工设备及工艺装备的选用„„„„„„„„„„„„„„11页 3.4 加工余量、工序尺寸和公差的确定„„„„„„„„„„12页 3.5 切削用量的计算„„„„„„„„„„„„„„„„„„14页 3.6 时间定额的计算„„„„„„„„„„„„„„„„„„16页 第4章 专用钻床夹具设计„„„„„„„„„„„„„„„„„„20页 4.1 夹具设计任务„„„„„„„„„„„„„„„„„„„20页 4.2 拟定钻床夹具结构方案与绘制夹具草图„„„„„„„„20页 4.3 绘制夹具装配总图„„„„„„„„„„„„„„„„„22页 4.4 夹具装配图上标注尺寸、配合及技术要求„„„„„„„22页 第5章 设计总结„„„„„„„„„„„„„„„„„„„„„„23页 参考文献 „„„„„„„„„„„„„„„„„„„„„„„„24页附件„„„„„„„„„„„„„„„„„„„„„„„„„„„„25页 3 机制工艺课程设计任务书 一、课程设计任务书 课程编号 课程名称 机制工艺与夹具课程设计 周数 3 论文 （设计） 进度 安排 ◆指导教师布置课程设计任务。明确设计任务，阅读设计任务书和指导书，收集、借阅有关资料、手册。 ◆对零件进行工艺分析，画出零件图；确定毛坯的制造方式，绘制毛坯简图。 ◆制定机械加工工艺路线，选择定位基准。 ◆选择机床及工、夹、量、刃具，确定加...
