支架强度载荷计算

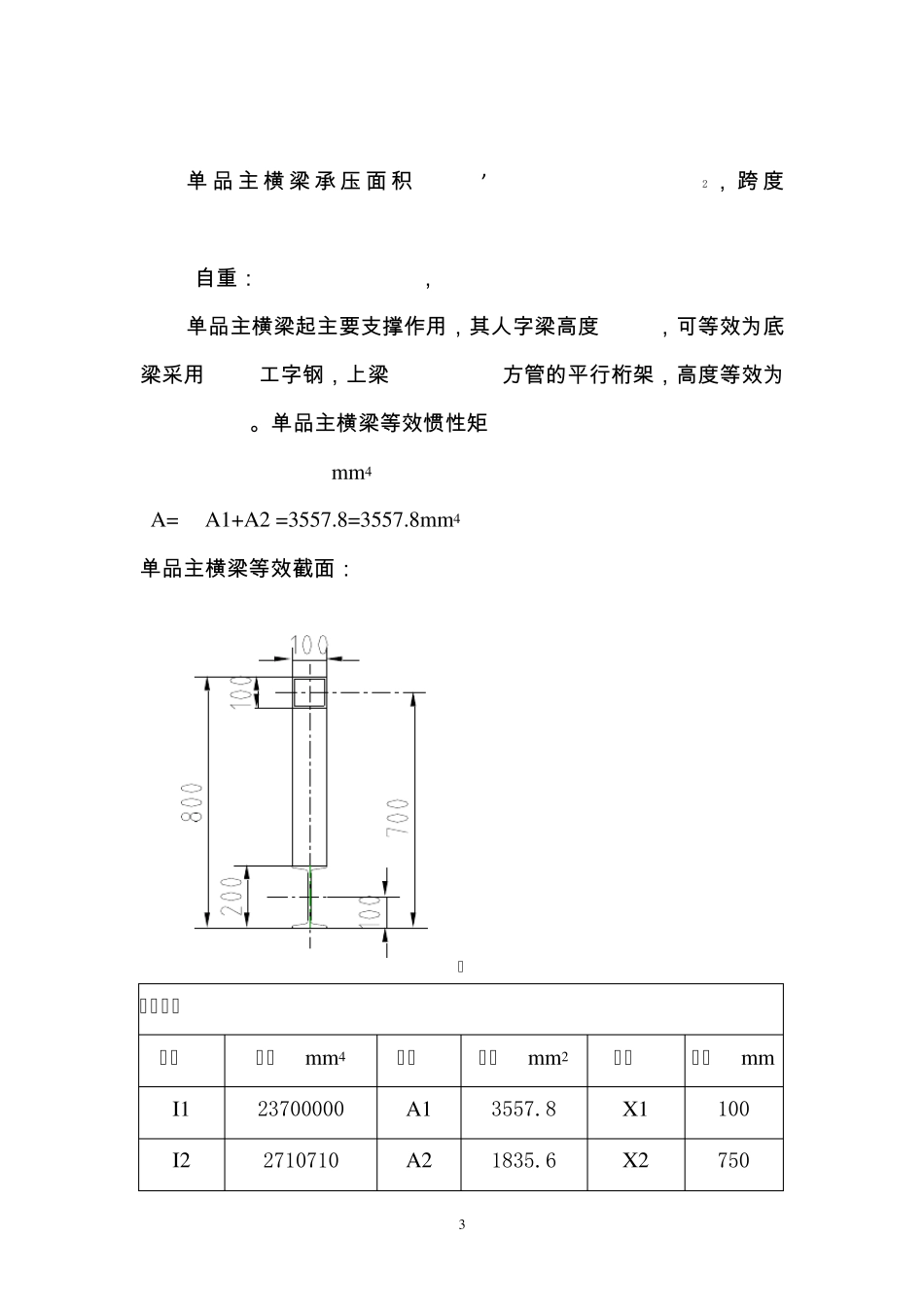

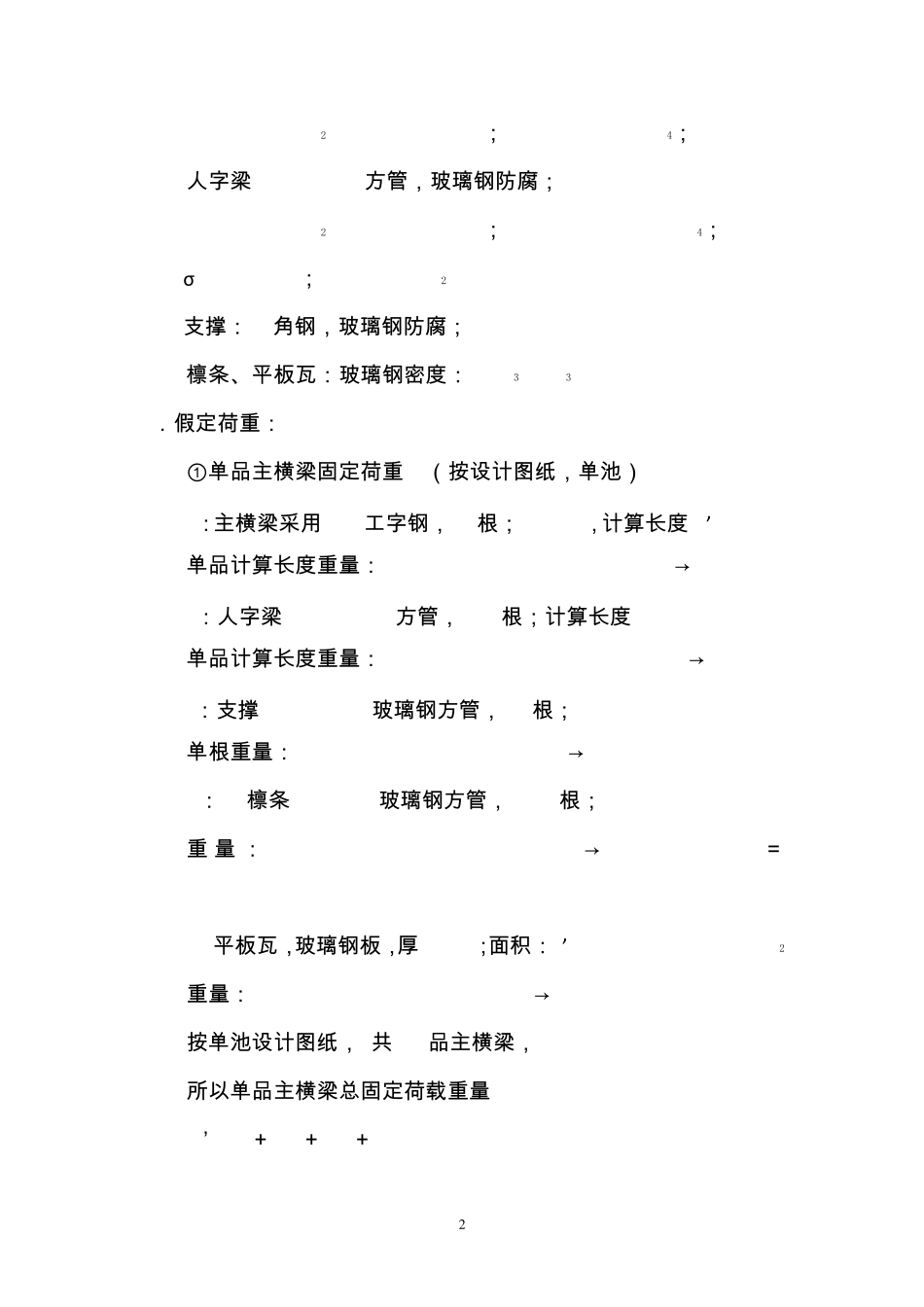

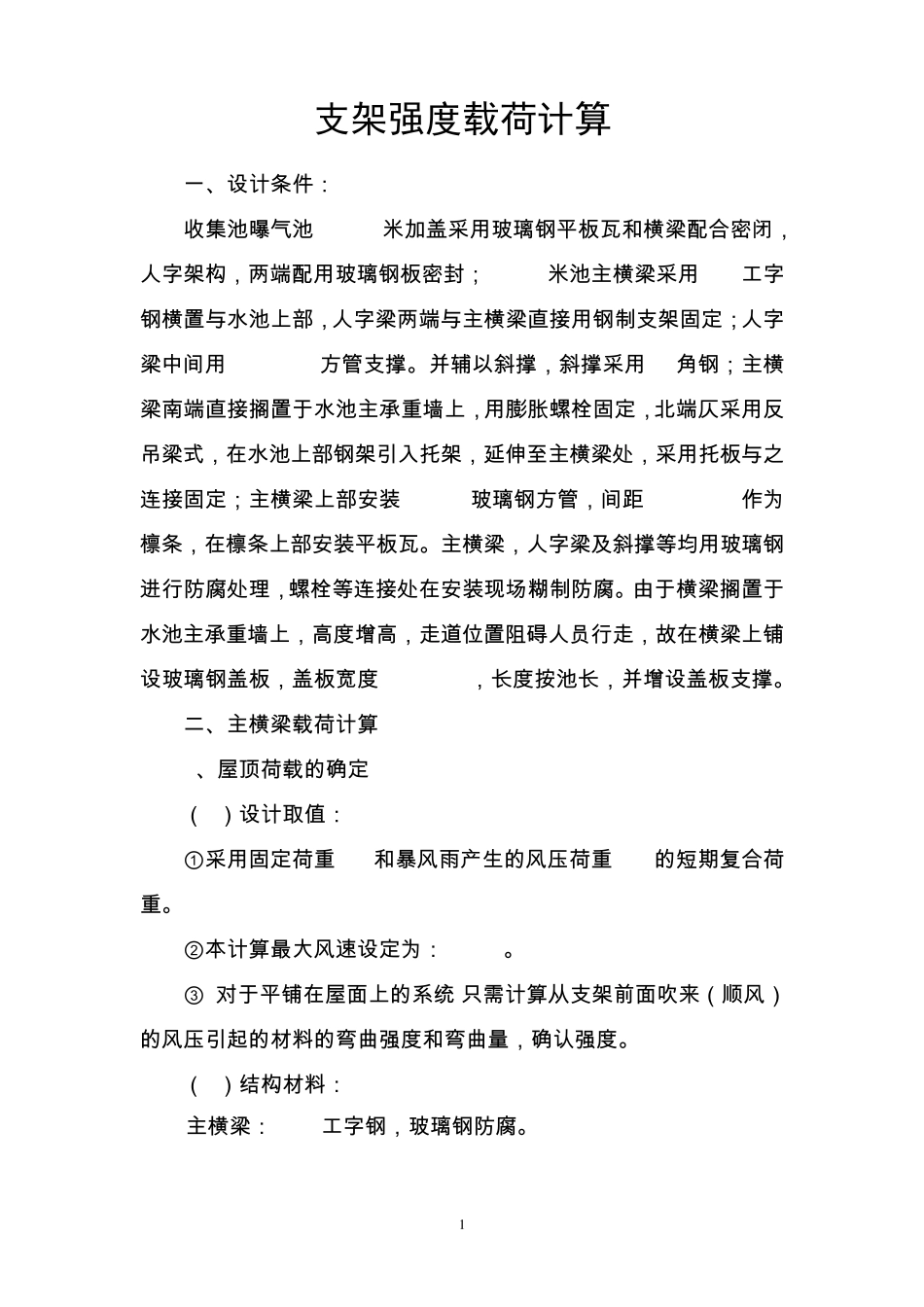

1 支架强度载荷计算 一、设计条件： 收集池曝气池35.*22米加盖采用玻璃钢平板瓦和横梁配合密闭，人字架构，两端配用玻璃钢板密封；35*22米池主横梁采用 20#工字钢横置与水池上部，人字梁两端与主横梁直接用钢制支架固定；人字梁中间用 100*100方管支撑。并辅以斜撑，斜撑采用 6#角钢；主横梁南端直接搁置于水池主承重墙上，用膨胀螺栓固定，北端仄采用反吊梁式，在水池上部钢架引入托架，延伸至主横梁处，采用托板与之连接固定；主横梁上部安装 60*80玻璃钢方管，间距 1000mm,作为檩条，在檩条上部安装平板瓦。主横梁，人字梁及斜撑等均用玻璃钢进行防腐处理，螺栓等连接处在安装现场糊制防腐。由于横梁搁置于水池主承重墙上，高度增高，走道位置阻碍人员行走，故在横梁上铺设玻璃钢盖板，盖板宽度 1250mm，长度按池长，并增设盖板支撑。 二、主横梁载荷计算 1、屋顶荷载的确定 （ 1） 设计取 值 ： ①采用固定荷重 G 和暴风雨产生的风压荷重 W 的短期复合荷重。 ②本计算最大风速设定为：32m/s。 ③ 对于平铺在屋面上的系统,只需计算从支架前面吹来（ 顺风）的风压引起的材料的弯曲强度和弯曲量，确认强度。 （ 2） 结构材料： 主横梁：20a#工字钢，玻璃钢防腐。 2 A1=35.578cm2;q1=27.929kg/m； Ix1=2370cm4； 人 字 梁 :100*100*5方 管 ， 玻 璃 钢 防 腐 ； A2=18.356cm2;q2=14.409kg/m； Ix2=271.071cm4； σb=160Mpa； E=206N/mm2 ; 支 撑 ： 6#角 钢 ， 玻 璃 钢 防 腐 ； 檩 条 、 平 板 瓦 ： 玻 璃 钢 密 度 ： 2*103kg/m3 3． 假 定 荷 重 ： ①单 品 主 横 梁 固 定 荷 重 G（ 按 设 计 图 纸 ， 单 池 ） a： 主 横 梁 采 用 20#工 字 钢 ， 17根 ； L=22.5， 计 算 长 度 L’=19.5m 单 品 计 算 长 度 重 量 ： G1=27.929*19.5=544.6kg →5446N; b： 人 字 梁 :100*100*5方 管 ， 17根 ； 计 算 长 度 L2=10m 单 品 计 算 长 度 重 量 ： G2=14.409*10*2=288.18kg →2882N; c： 支 撑 100*100*6玻 璃 钢 方 管 ， 17根 ； 单 根 重 量 ： G3=0.4*1.11*6*2=5.3kg →52N; d： (1)檩 条 60*80*6玻 璃 钢 方 管 ， 11*2根 ； 重 量 ： G4=0.28*32.5*6*2=109kg → 1068N;22*1068＝23496N (2)平 板 瓦 ， 玻 璃 钢 板 ， 厚 ...
