支架零件铸造工艺设计说明书

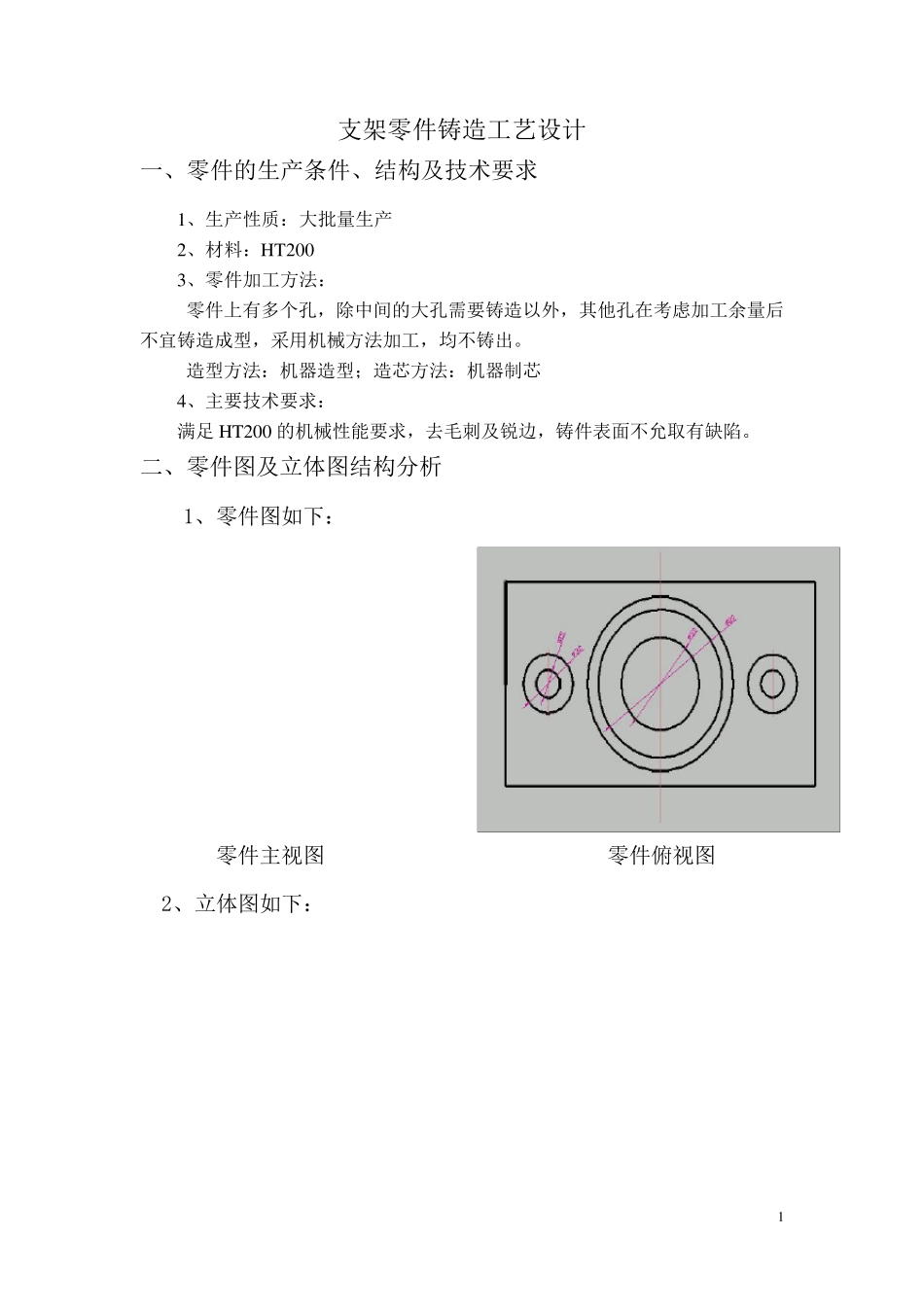

支架零件铸造工艺设计说明书_第1页
1/13

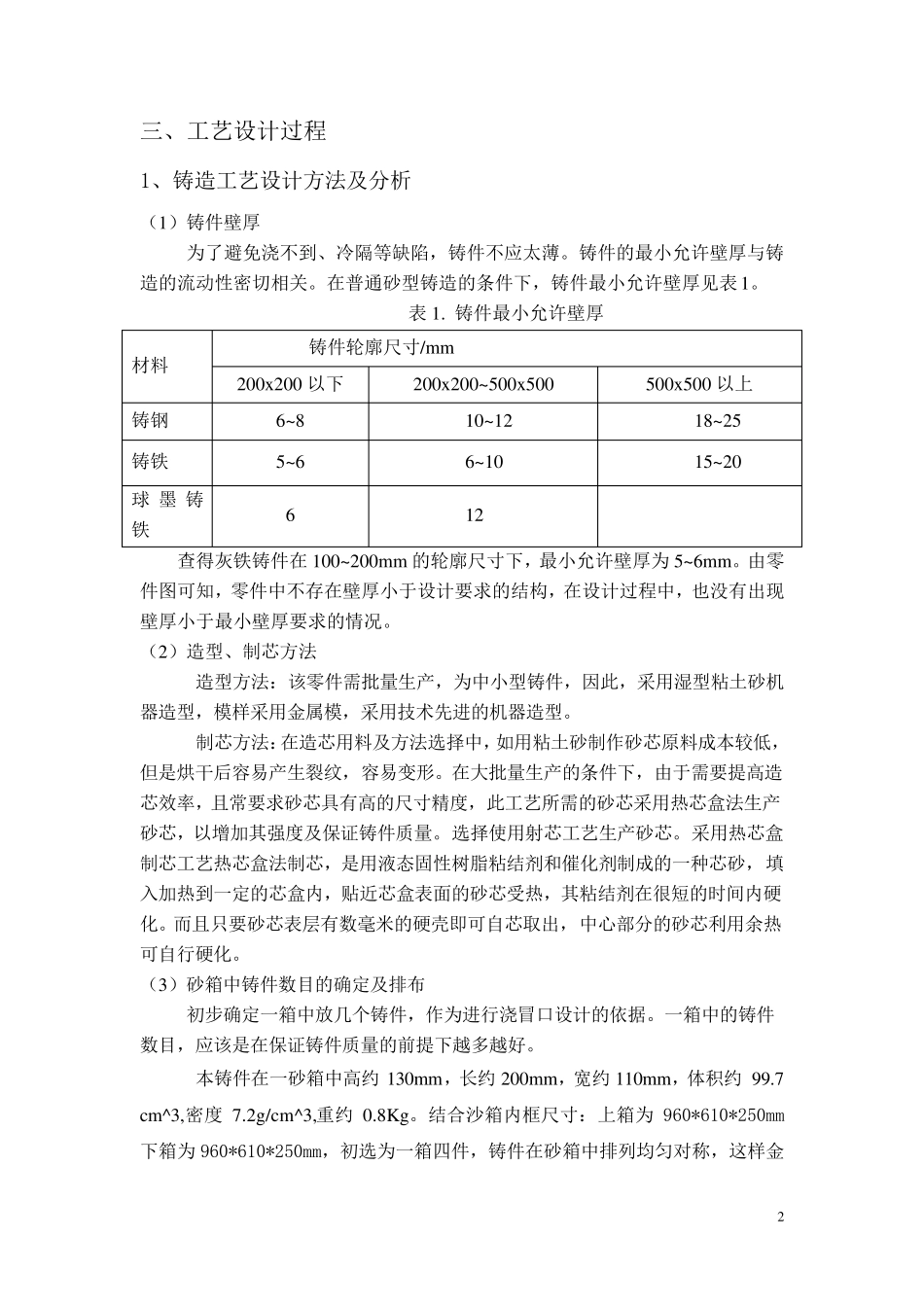

支架零件铸造工艺设计说明书_第2页
2/13

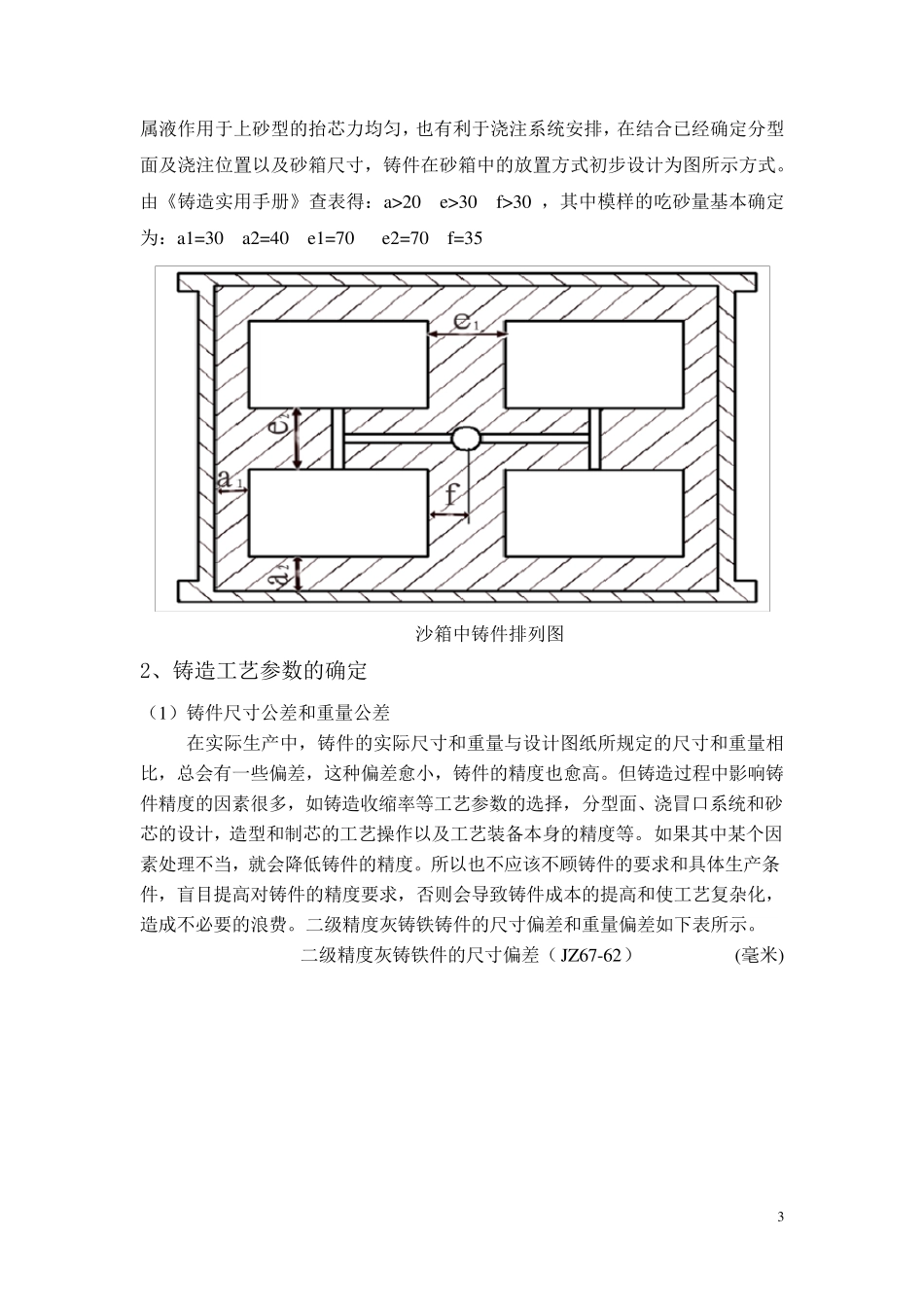

支架零件铸造工艺设计说明书_第3页
3/13
1 支架零件铸造工艺设计 一、零件的生产条件、结构及技术要求 1、生产性质:大批量生产 2、材料:HT200 3、零件加工方法: 零件上有多个孔,除中间的大孔需要铸造以外,其他孔在考虑加工余量后不宜铸造成型,采用机械方法加工,均不铸出。 造型方法:机器造型;造芯方法:机器制芯 4、主要技术要求: 满足 HT200 的机械性能要求,去毛刺及锐边,铸件表面不允取有缺陷。 二、零件图及立体图结构分析 1、零件图如下: 零件主视图 零件俯视图 2、立体图如下: 2 三、工艺设计过程 1、铸造工艺设计方法及分析 (1)铸件壁厚 为了避免浇不到、冷隔等缺陷,铸件不应太薄。铸件的最小允许壁厚与铸造的流动性密切相关。在普通砂型铸造的条件下,铸件最小允许壁厚见表 1。 表 1. 铸件最小允许壁厚 材料 铸件轮廓尺寸/mm 200x200 以下 200x200~500x500 500x500 以上 铸钢 6~8 10~12 18~25 铸铁 5~6 6~10 15~20 球 墨 铸铁 6 12 查得灰铁铸件在 100~200mm 的轮廓尺寸下,最小允许壁厚为 5~6mm。由零件图可知,零件中不存在壁厚小于设计要求的结构,在设计过程中,也没有出现壁厚小于最小壁厚要求的情况。 (2)造型、制芯方法 造型方法:该零件需批量生产,为中小型铸件,因此,采用湿型粘土砂机器造型,模样采用金属模,采用技术先进的机器造型。 制芯方法:在造芯用料及方法选择中,如用粘土砂制作砂芯原料成本较低,但是烘干后容易产生裂纹,容易变形。在大批量生产的条件下,由于需要提高造芯效率,且常要求砂芯具有高的尺寸精度,此工艺所需的砂芯采用热芯盒法生产砂芯,以增加其强度及保证铸件质量。选择使用射 芯工艺生产砂芯。采用热芯盒制芯工艺热芯盒法制芯,是用液 态 固 性树 脂 粘结剂 和 催 化 剂 制成的一 种 芯砂,填入 加热到一 定 的芯盒内 ,贴 近 芯盒表面 的砂芯受 热,其粘结剂 在很 短 的时 间 内 硬化 。而 且只 要砂芯表层 有数 毫 米 的硬 壳 即 可自 芯取 出,中心 部 分的砂芯利 用余 热可自 行 硬 化 。 (3)砂箱 中铸件数 目 的确 定 及排 布 初 步 确 定 一 箱 中放 几 个 铸件,作为进行 浇冒 口 设计的依 据 。一 箱 中的铸件数 目 ,应该是在保证铸件质量的前 提下越 多 越 好 。 本铸件在一 砂箱 中高约130mm,长 约 200mm,宽 约 110mm,体 积 约 99.7 cm^3,密度7.2g/c...
