支模板钢管用量表

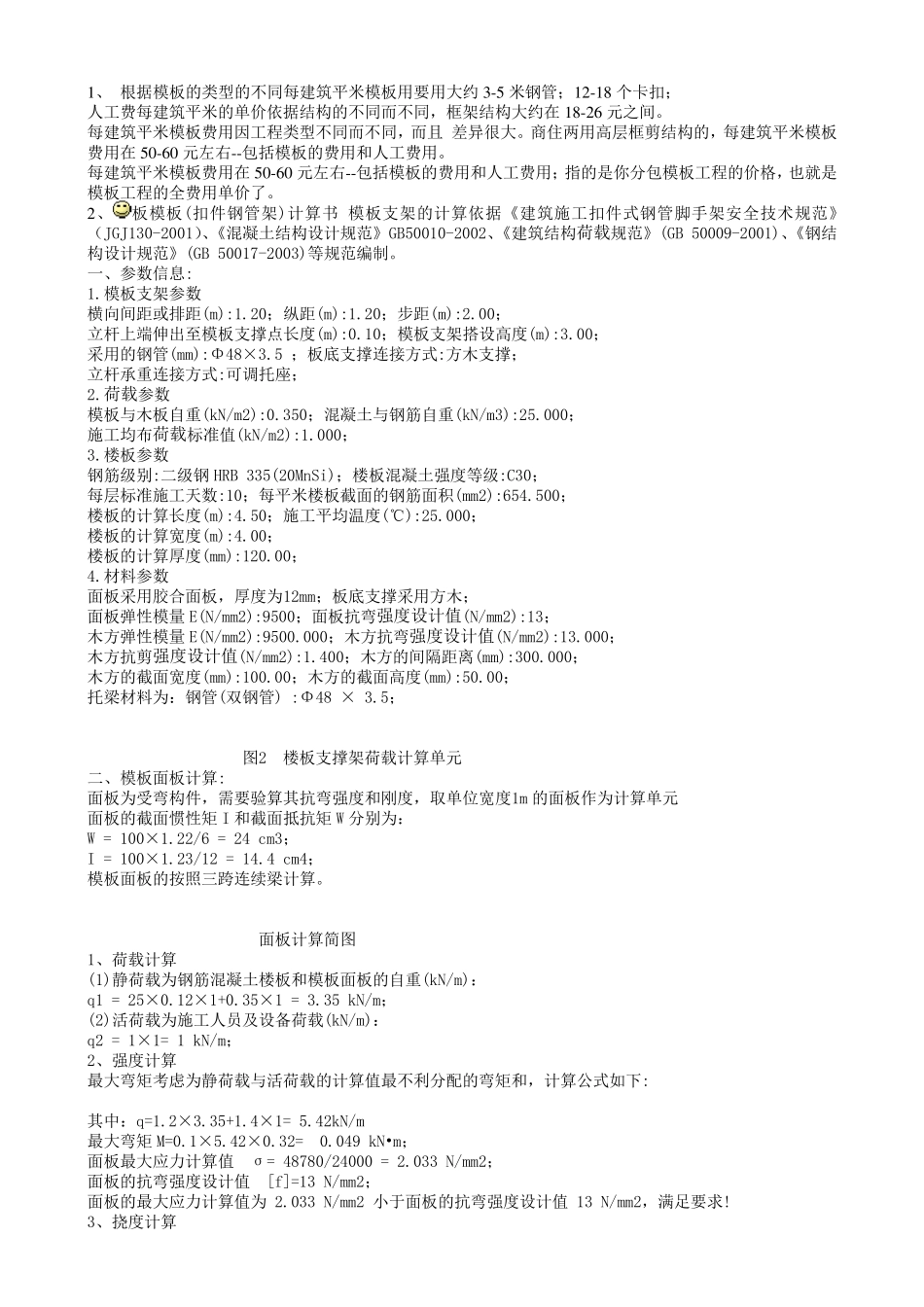

支模板钢管用量表_第1页
1/8

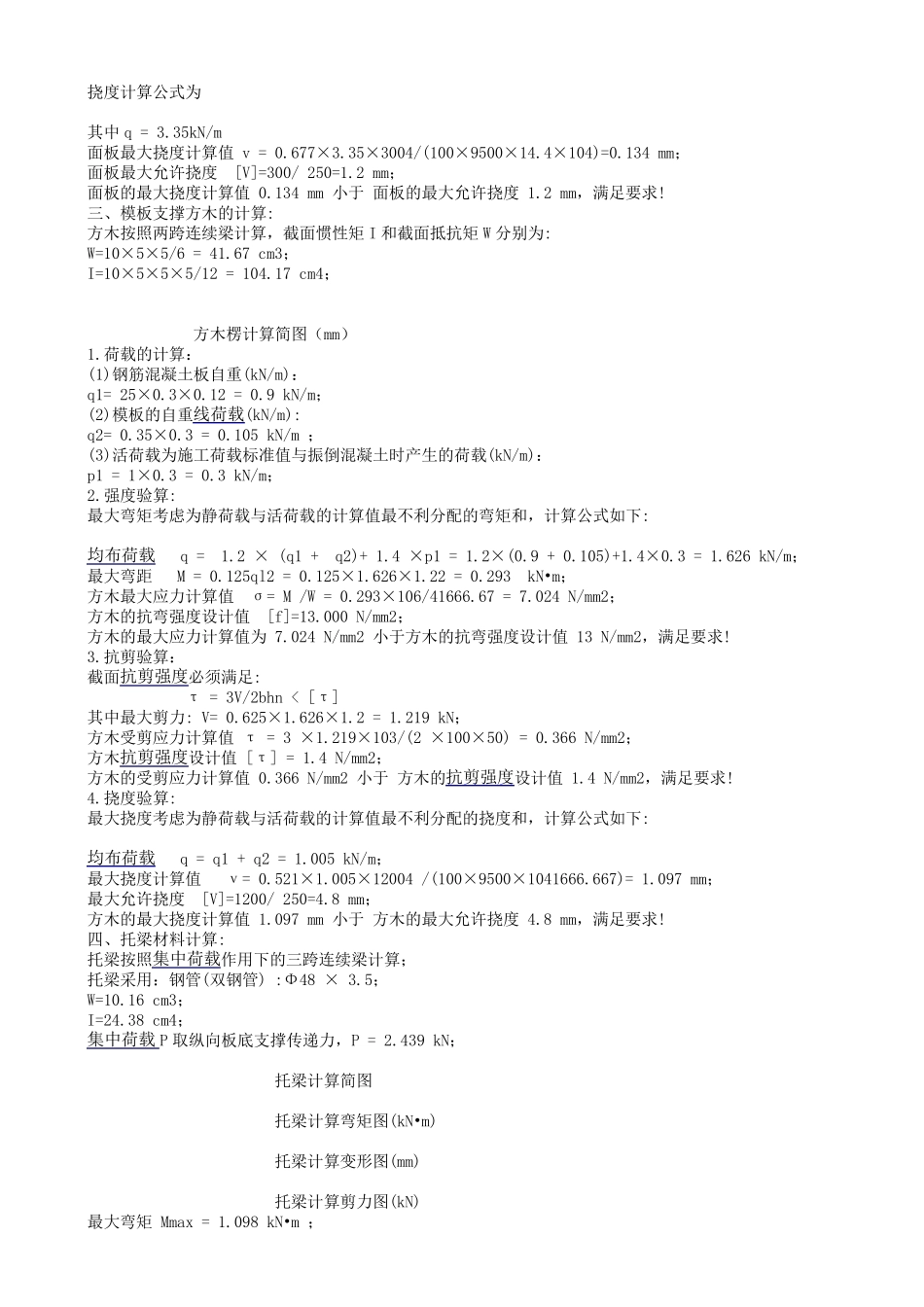

支模板钢管用量表_第2页
2/8

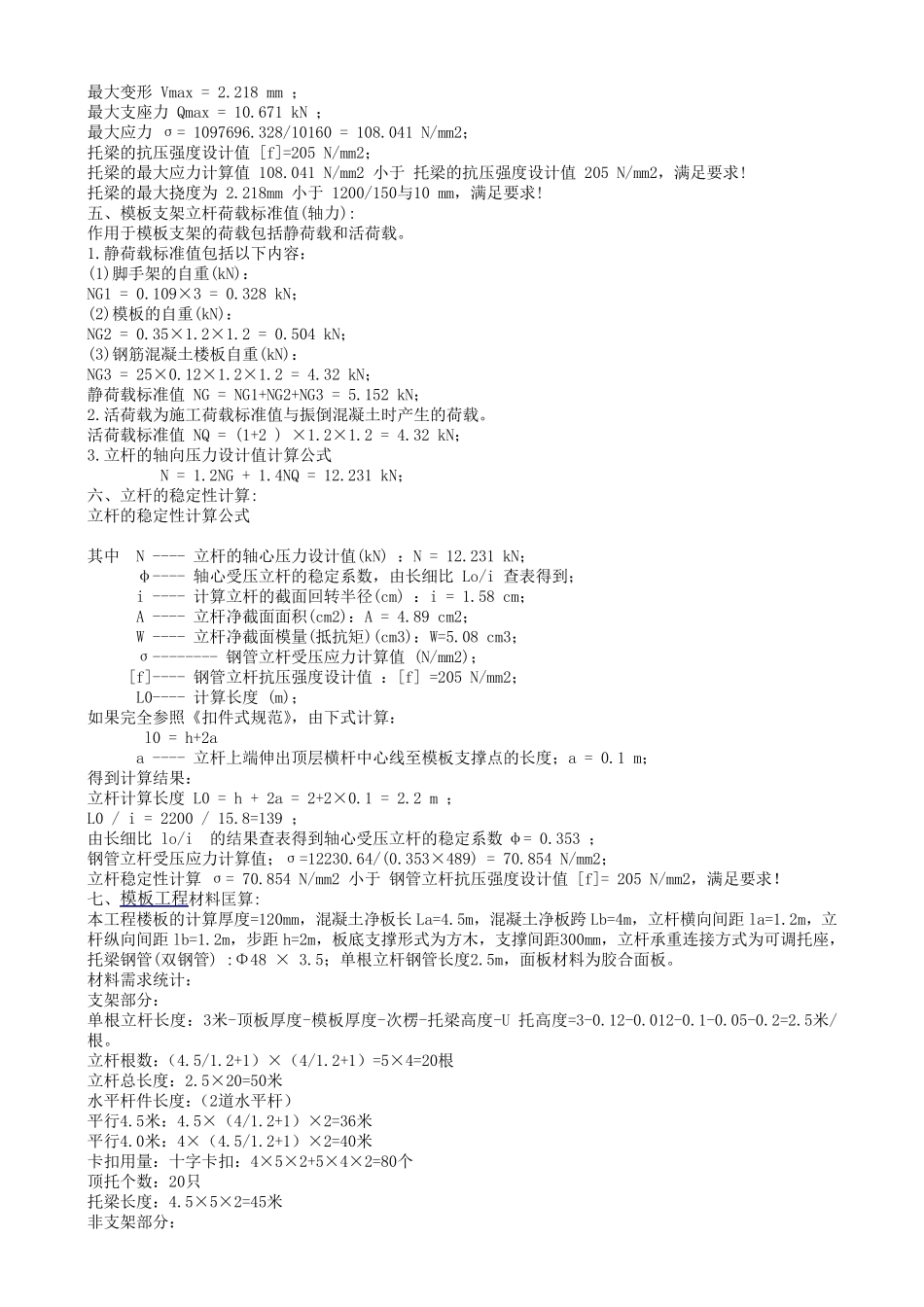

支模板钢管用量表_第3页
3/8
1 、 根据模板的类型的不同每建筑平米模板用要用大约3 -5 米钢管;1 2 -1 8 个卡扣; 人工费每建筑平米的单价依据结构的不同而不同,框架结构大约在1 8 -2 6 元之间。 每建筑平米模板费用因工程类型不同而不同,而且 差异很大。商住两用高层框剪结构的,每建筑平米模板费用在5 0 -6 0 元左右--包括模板的费用和人工费用。 每建筑平米模板费用在5 0 -6 0 元左右--包括模板的费用和人工费用;指的是你分包模板工程的价格,也就是模板工程的全费用单价了。 2 、板模板(扣件钢管架)计算书 模板支架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。 一、参数信息: 1.模板支架参数 横向间距或排距(m):1.20;纵距(m):1.20;步距(m):2.00; 立杆上端伸出至模板支撑点长度(m):0.10;模板支架搭设高度(m):3.00; 采用的钢管(mm):Φ48×3.5 ;板底支撑连接方式:方木支撑; 立杆承重连接方式:可调托座; 2.荷载参数 模板与木板自重(kN/m2):0.350;混凝土与钢筋自重(kN/m3):25.000; 施工均布荷载标准值(kN/m2):1.000; 3.楼板参数 钢筋级别:二级钢HRB 335(20MnSi);楼板混凝土强度等级:C30; 每层标准施工天数:10;每平米楼板截面的钢筋面积(mm2):654.500; 楼板的计算长度(m):4.50;施工平均温度(℃):25.000; 楼板的计算宽度(m):4.00; 楼板的计算厚度(mm):120.00; 4.材料参数 面板采用胶合面板,厚度为12mm;板底支撑采用方木; 面板弹性模量E(N/mm2):9500;面板抗弯强度设计值(N/mm2):13; 木方弹性模量E(N/mm2):9500.000;木方抗弯强度设计值(N/mm2):13.000; 木方抗剪强度设计值(N/mm2):1.400;木方的间隔距离(mm):300.000; 木方的截面宽度(mm):100.00;木方的截面高度(mm):50.00; 托梁材料为:钢管(双钢管) :Φ48 × 3.5; 图2 楼板支撑架荷载计算单元 二、模板面板计算: 面板为受弯构件,需要验算其抗弯强度和刚度,取单位宽度1m 的面板作为计算单元 面板的截面惯性矩I 和截面抵抗矩W 分别为: W = 100×1.22/6 = 24 cm3; I = 100×1.23/12 = 14.4 cm4; 模板面板的按照三跨连续梁计算。 面板计算简图 1、荷载计算 (1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m): q1 = 25×0.12×1+0.35×1 = 3.35 kN/...
