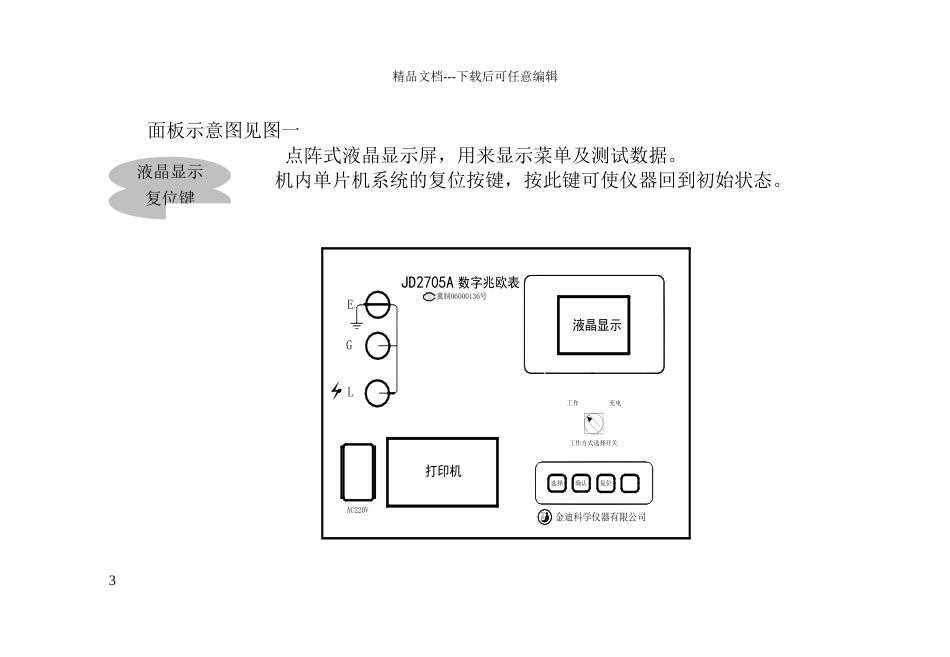

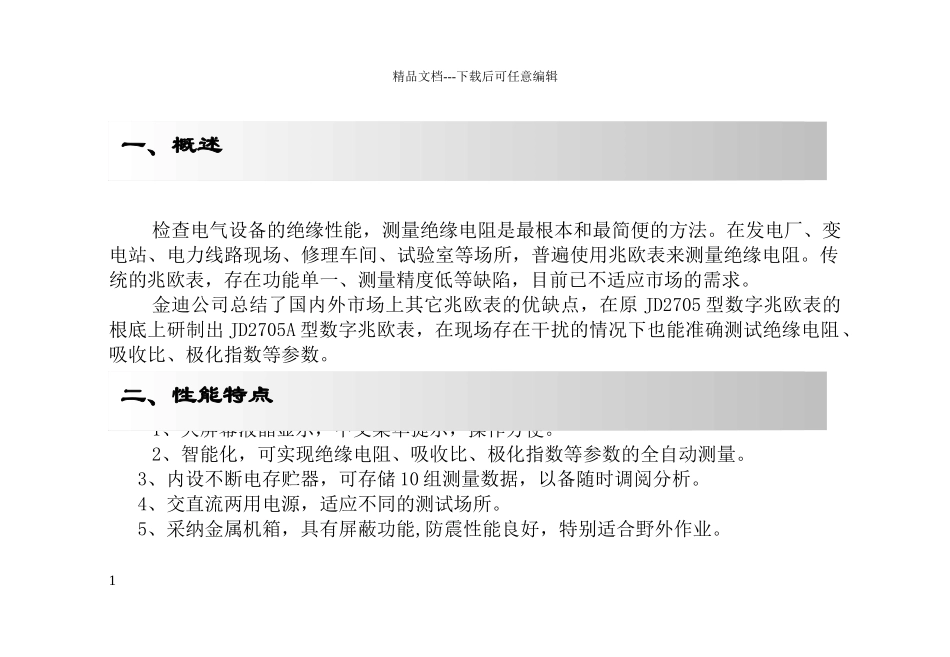

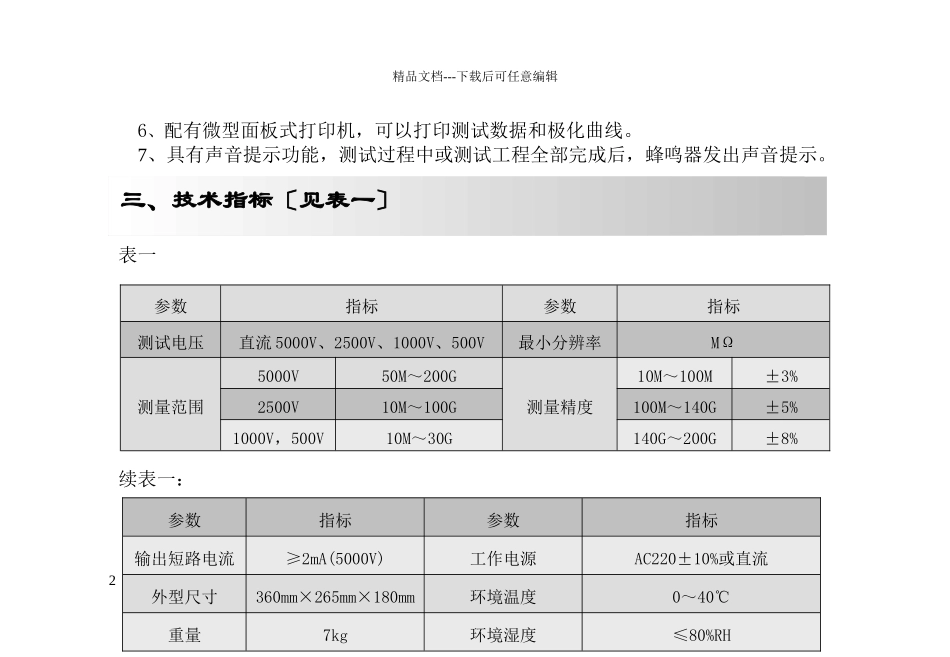

精品文档---下载后可任意编辑检查电气设备的绝缘性能，测量绝缘电阻是最根本和最简便的方法。在发电厂、变电站、电力线路现场、修理车间、试验室等场所，普遍使用兆欧表来测量绝缘电阻。传统的兆欧表，存在功能单一、测量精度低等缺陷，目前已不适应市场的需求。金迪公司总结了国内外市场上其它兆欧表的优缺点，在原 JD2705 型数字兆欧表的根底上研制出 JD2705A 型数字兆欧表，在现场存在干扰的情况下也能准确测试绝缘电阻、吸收比、极化指数等参数。1、大屏幕液晶显示，中文菜单提示，操作方便。2、智能化，可实现绝缘电阻、吸收比、极化指数等参数的全自动测量。3、内设不断电存贮器，可存储 10 组测量数据，以备随时调阅分析。4、交直流两用电源，适应不同的测试场所。5、采纳金属机箱，具有屏蔽功能,防震性能良好，特别适合野外作业。1一、概述二、性能特点精品文档---下载后可任意编辑6、配有微型面板式打印机，可以打印测试数据和极化曲线。7、具有声音提示功能，测试过程中或测试工程全部完成后，蜂鸣器发出声音提示。表一续表一：2三、技术指标〔见表一〕参数指标参数指标测试电压直流 5000V、2500V、1000V、500V最小分辨率MΩ测量范围5000V50M～200G测量精度10M～100M±3%2500V10M～100G100M～140G±5%1000V，500V10M～30G140G～200G±8%参数指标参数指标输出短路电流≥2mA(5000V)工作电源AC220±10%或直流外型尺寸360mm×265mm×180mm环境温度0～40℃重量7kg环境湿度≤80%RH液晶显示复位键精品文档---下载后可任意编辑面板示意图见图一点阵式液晶显示屏，用来显示菜单及测试数据。 机内单片机系统的复位按键，按此键可使仪器回到初始状态。3充电工作LG冀制06000136号数字兆欧表JD2705A迪选择确认复位E金金迪科学仪器有限公司AC220V工作方式选择开关打印机液晶显示确认键L 端子AC220VG 端子选择开关精品文档---下载后可任意编辑在各级菜单中，按此键光标移动，选择下一个菜单。进入下一级菜单或对选中的内容予以确定。高压输出线插座；机内高压通过此输出端加到试品高压端。屏蔽插座，防止泄漏电流对测试产生影响而设的屏蔽极。“工作〞或 “充电〞状态转换开关。电源插座，自带开关和保险仓。电池容量缺乏时此灯亮。4选择键工作指示图一 面板示意图充电指示精品文档---下载后可任意编辑当仪器充电时此灯亮。1、接线：兆欧表测试接线方法如图二所示，其中仪器的 L 端通过红色测试线接被测试品的高压端，E 端通过黑色测...
