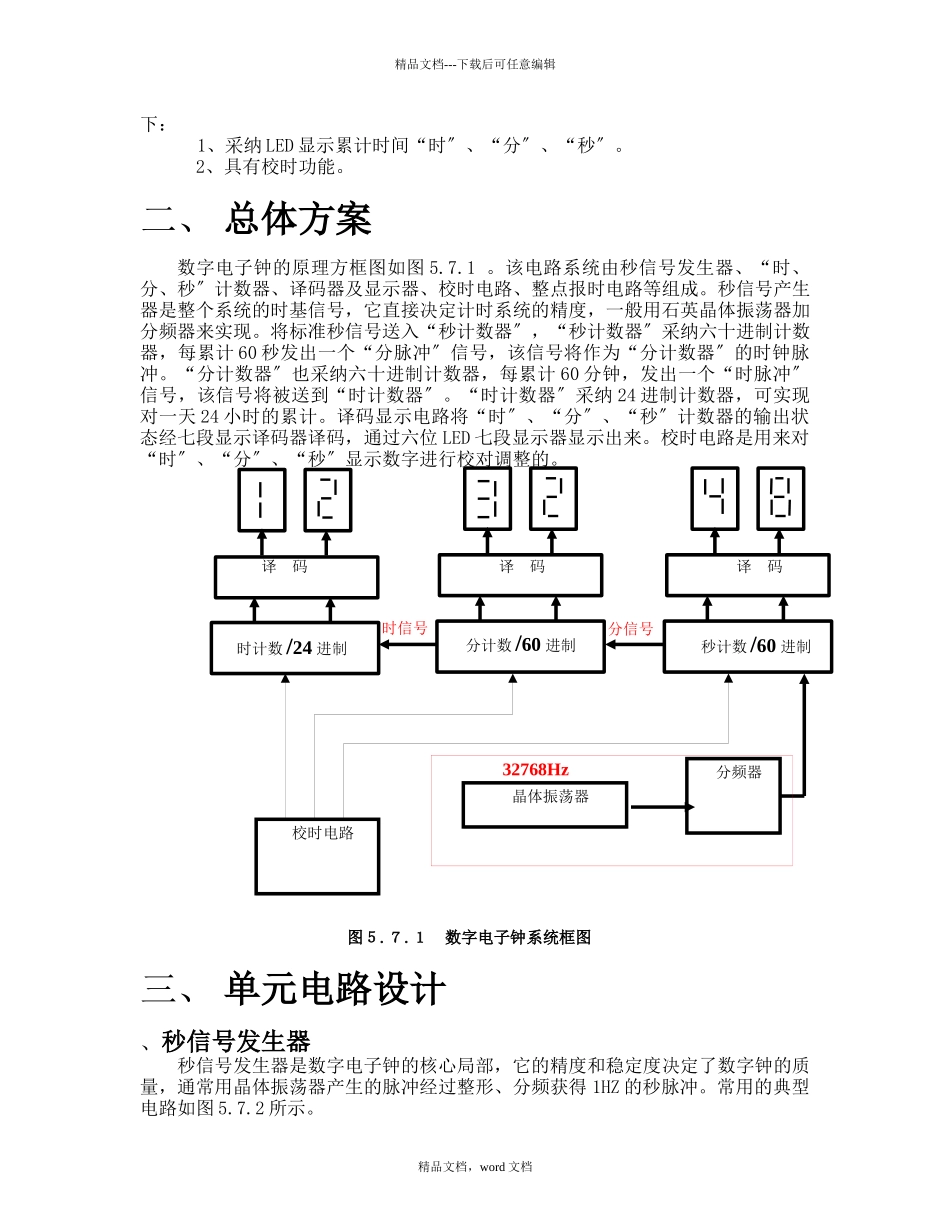

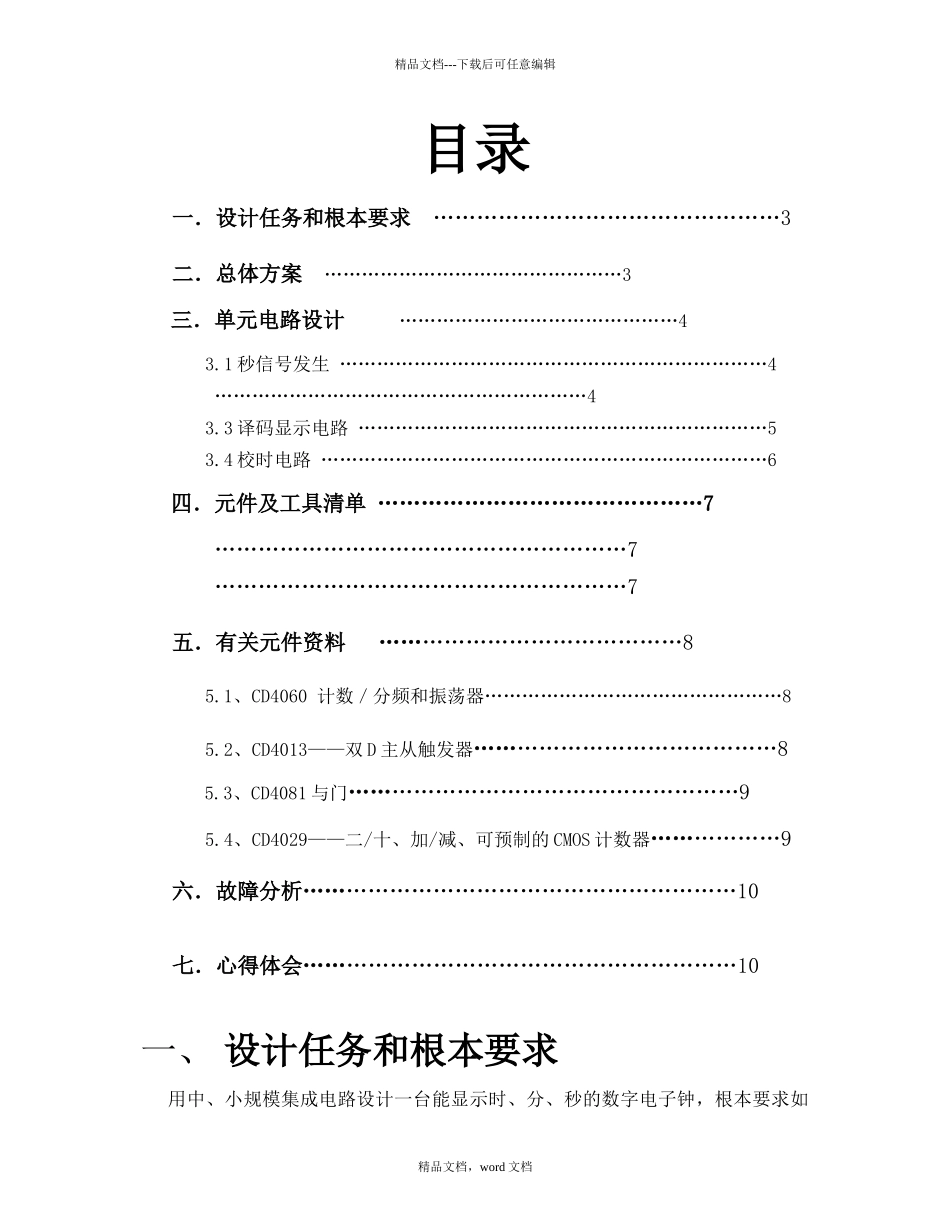

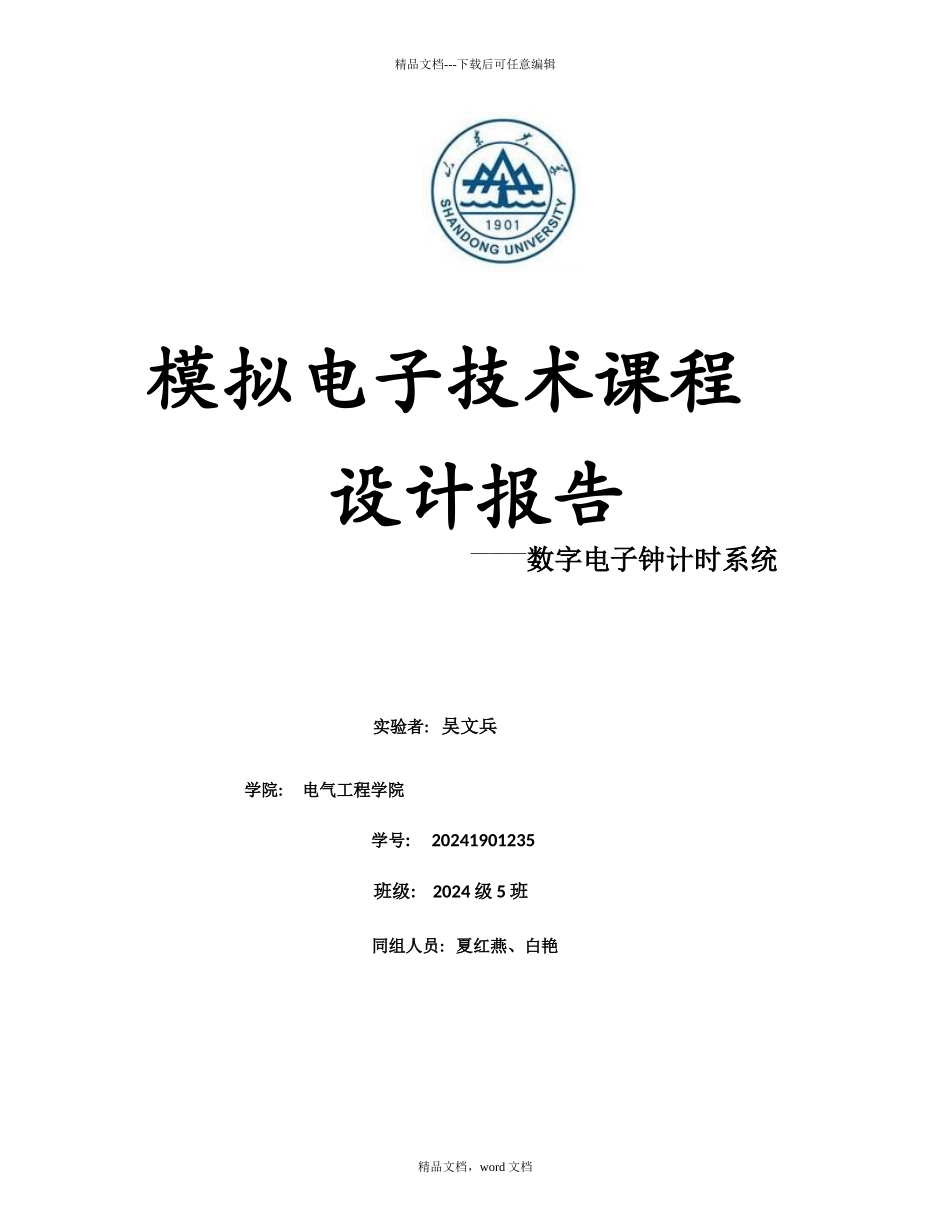

精品文档---下载后可任意编辑 模拟电子技术课程设计报告 ￣￣￣数字电子钟计时系统实验者: 吴文兵 学院: 电气工程学院学号: 20241901235班级: 2024 级 5 班同组人员: 夏红燕、白艳精品文档，word 文档精品文档---下载后可任意编辑目录一．设计任务和根本要求 …………………………………………3 二．总体方案 …………………………………………3三．单元电路设计 ………………………………………43.1 秒信号发生 ……………………………………………………………4 ……………………………………………………43.3 译码显示电路 …………………………………………………………53.4 校时电路 ………………………………………………………………6四．元件及工具清单 ………………………………………7…………………………………………………7…………………………………………………7五．有关元件资料 ……………………………………85.1、CD4060 计数／分频和振荡器…………………………………………8 5.2、CD4013——双 D 主从触发器……………………………………85.3、CD4081 与门………………………………………………95.4、CD4029——二/十、加/减、可预制的 CMOS 计数器………………9六．故障分析……………………………………………………10 七．心得体会……………………………………………………10一、 设计任务和根本要求用中、小规模集成电路设计一台能显示时、分、秒的数字电子钟，根本要求如精品文档，word 文档 译 码时计数/24 进制 译 码 分计数/60 进制 译 码 秒计数/60 进制 晶体振荡器 分频器 校时电路分信号时信号32768Hz精品文档---下载后可任意编辑下： 1、采纳 LED 显示累计时间“时〞、“分〞、“秒〞。 2、具有校时功能。二、 总体方案数字电子钟的原理方框图如图 5.7.1 。该电路系统由秒信号发生器、“时、分、秒〞计数器、译码器及显示器、校时电路、整点报时电路等组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。将标准秒信号送入“秒计数器〞，“秒计数器〞采纳六十进制计数器，每累计 60 秒发出一个“分脉冲〞信号，该信号将作为“分计数器〞的时钟脉冲。“分计数器〞也采纳六十进制计数器，每累计 60 分钟，发出一个“时脉冲〞信号，该信号将被送到“时计数器〞。“时计数器〞采纳 24 进制计数...
