欧姆定律串联、并联的计算

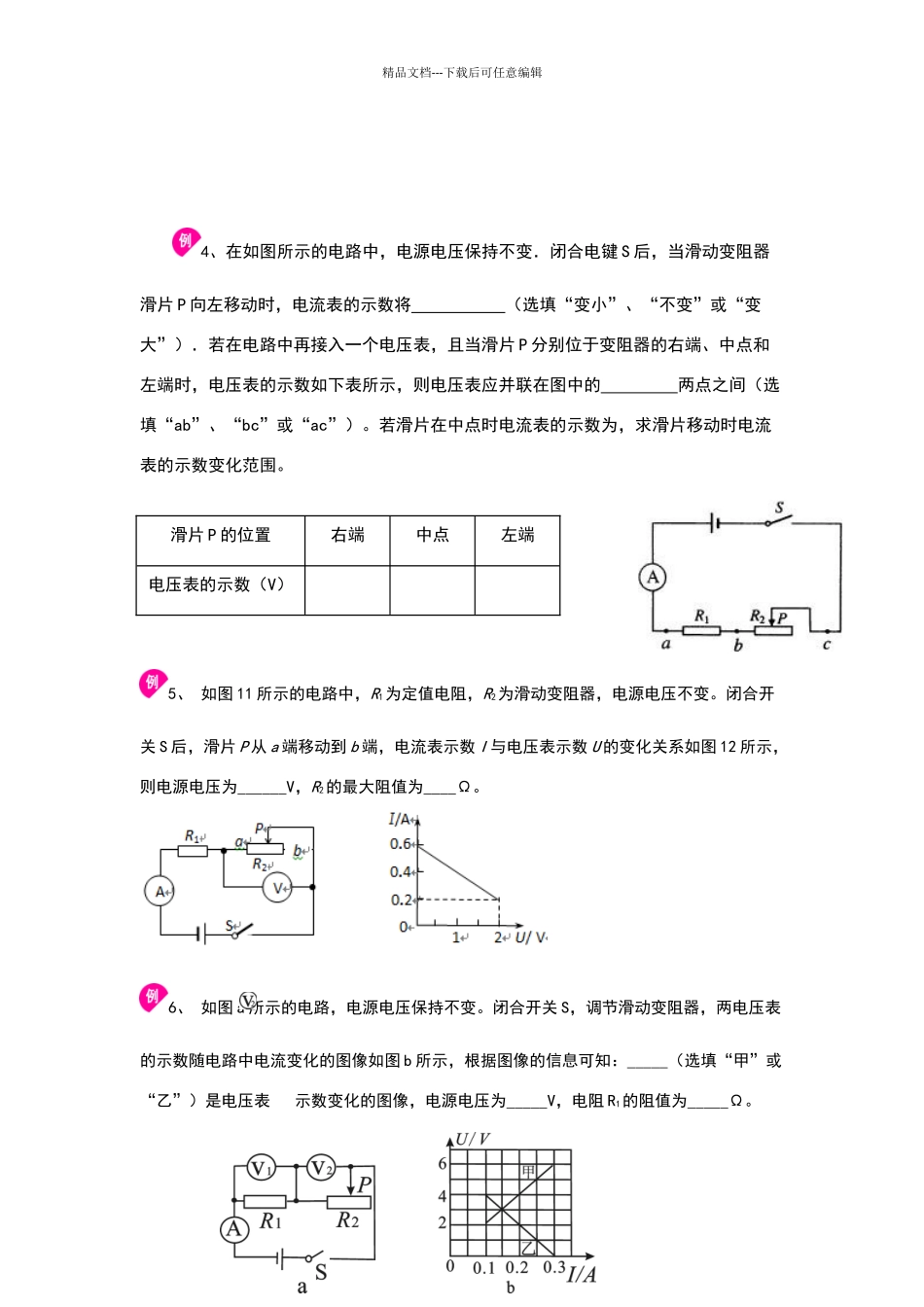

欧姆定律串联、并联的计算_第1页
1/15

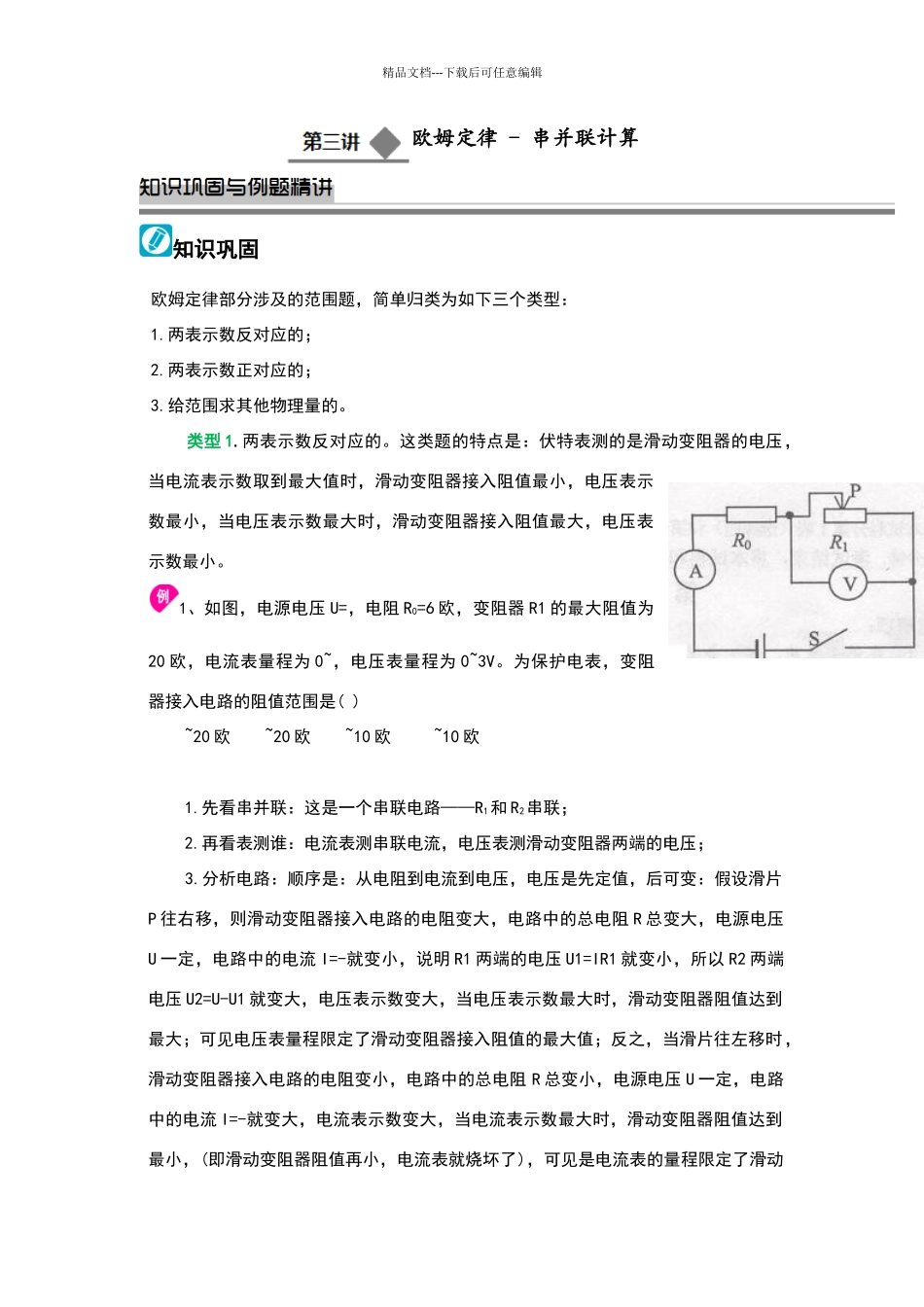

欧姆定律串联、并联的计算_第2页
2/15

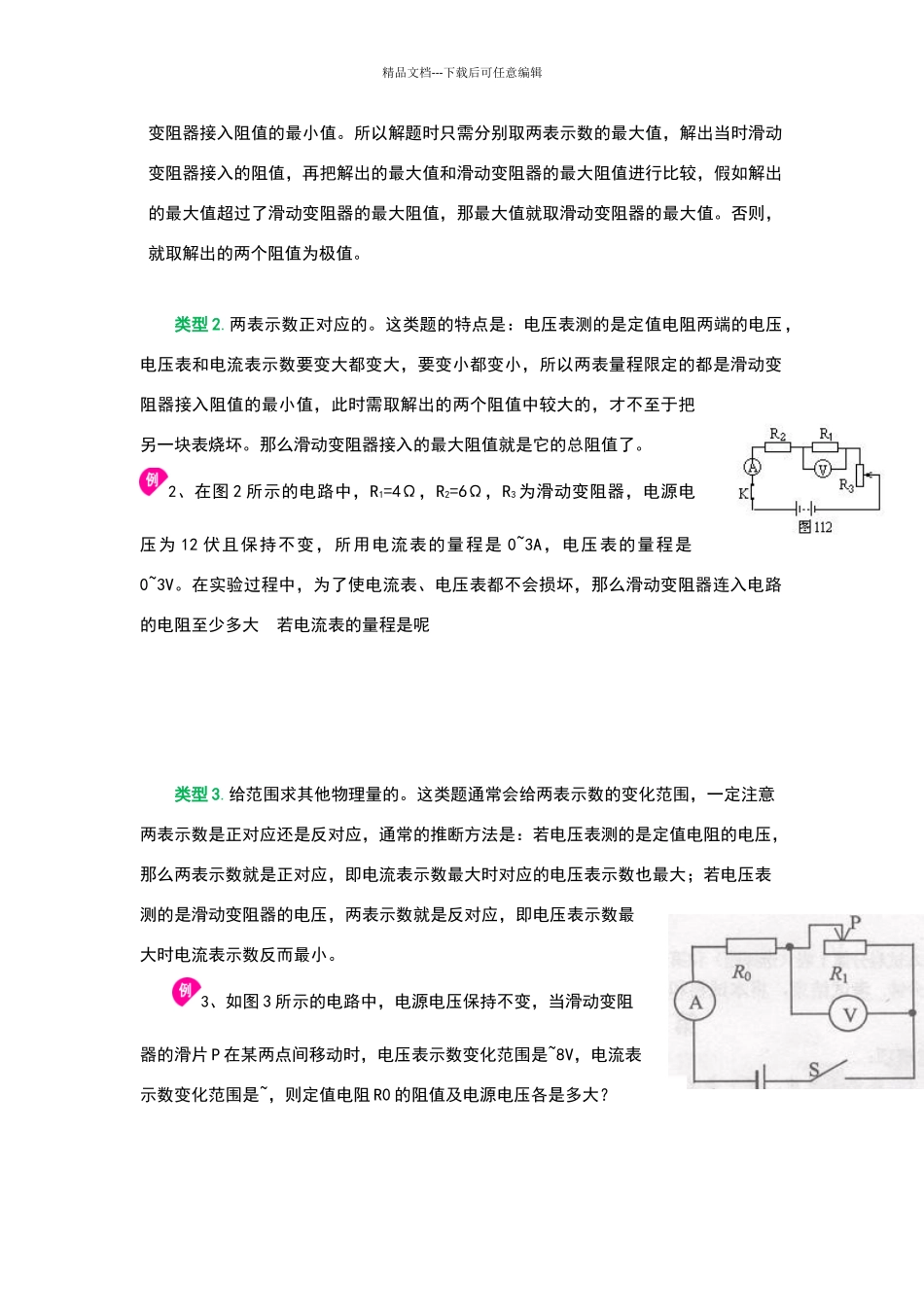

欧姆定律串联、并联的计算_第3页
3/15
精品文档---下载后可任意编辑欧姆定律 – 串并联计算知识巩固欧姆定律部分涉及的范围题,简单归类为如下三个类型:1.两表示数反对应的;2.两表示数正对应的;3.给范围求其他物理量的。 类型 1.两表示数反对应的。这类题的特点是:伏特表测的是滑动变阻器的电压,当电流表示数取到最大值时,滑动变阻器接入阻值最小,电压表示数最小,当电压表示数最大时,滑动变阻器接入阻值最大,电压表示数最小。1、如图,电源电压 U=,电阻 R0=6 欧,变阻器 R1 的最大阻值为20 欧,电流表量程为 0~,电压表量程为 0~3V。为保护电表,变阻器接入电路的阻值范围是( ) ~20 欧 ~20 欧 ~10 欧 ~10 欧 1.先看串并联:这是一个串联电路——R1和 R2串联; 2.再看表测谁:电流表测串联电流,电压表测滑动变阻器两端的电压; 3.分析电路:顺序是:从电阻到电流到电压,电压是先定值,后可变:假设滑片P 往右移,则滑动变阻器接入电路的电阻变大,电路中的总电阻 R 总变大,电源电压U 一定,电路中的电流 I=-就变小,说明 R1 两端的电压 U1=IR1 就变小,所以 R2 两端电压 U2=U-U1 就变大,电压表示数变大,当电压表示数最大时,滑动变阻器阻值达到最大;可见电压表量程限定了滑动变阻器接入阻值的最大值;反之,当滑片往左移时,滑动变阻器接入电路的电阻变小,电路中的总电阻 R 总变小,电源电压 U 一定,电路中的电流 I=-就变大,电流表示数变大,当电流表示数最大时,滑动变阻器阻值达到最小,(即滑动变阻器阻值再小,电流表就烧坏了),可见是电流表的量程限定了滑动精品文档---下载后可任意编辑变阻器接入阻值的最小值。所以解题时只需分别取两表示数的最大值,解出当时滑动变阻器接入的阻值,再把解出的最大值和滑动变阻器的最大阻值进行比较,假如解出的最大值超过了滑动变阻器的最大阻值,那最大值就取滑动变阻器的最大值。否则,就取解出的两个阻值为极值。 类型 2.两表示数正对应的。这类题的特点是:电压表测的是定值电阻两端的电压,电压表和电流表示数要变大都变大,要变小都变小,所以两表量程限定的都是滑动变阻器接入阻值的最小值,此时需取解出的两个阻值中较大的,才不至于把另一块表烧坏。那么滑动变阻器接入的最大阻值就是它的总阻值了。2、在图 2 所示的电路中,R1=4Ω,R2=6Ω,R3 为滑动变阻器,电源电压为 12 伏且保持不变,所用电流表的量程是 0~3A,电压表的量程是0~3V。在实验过程中,为了使...
