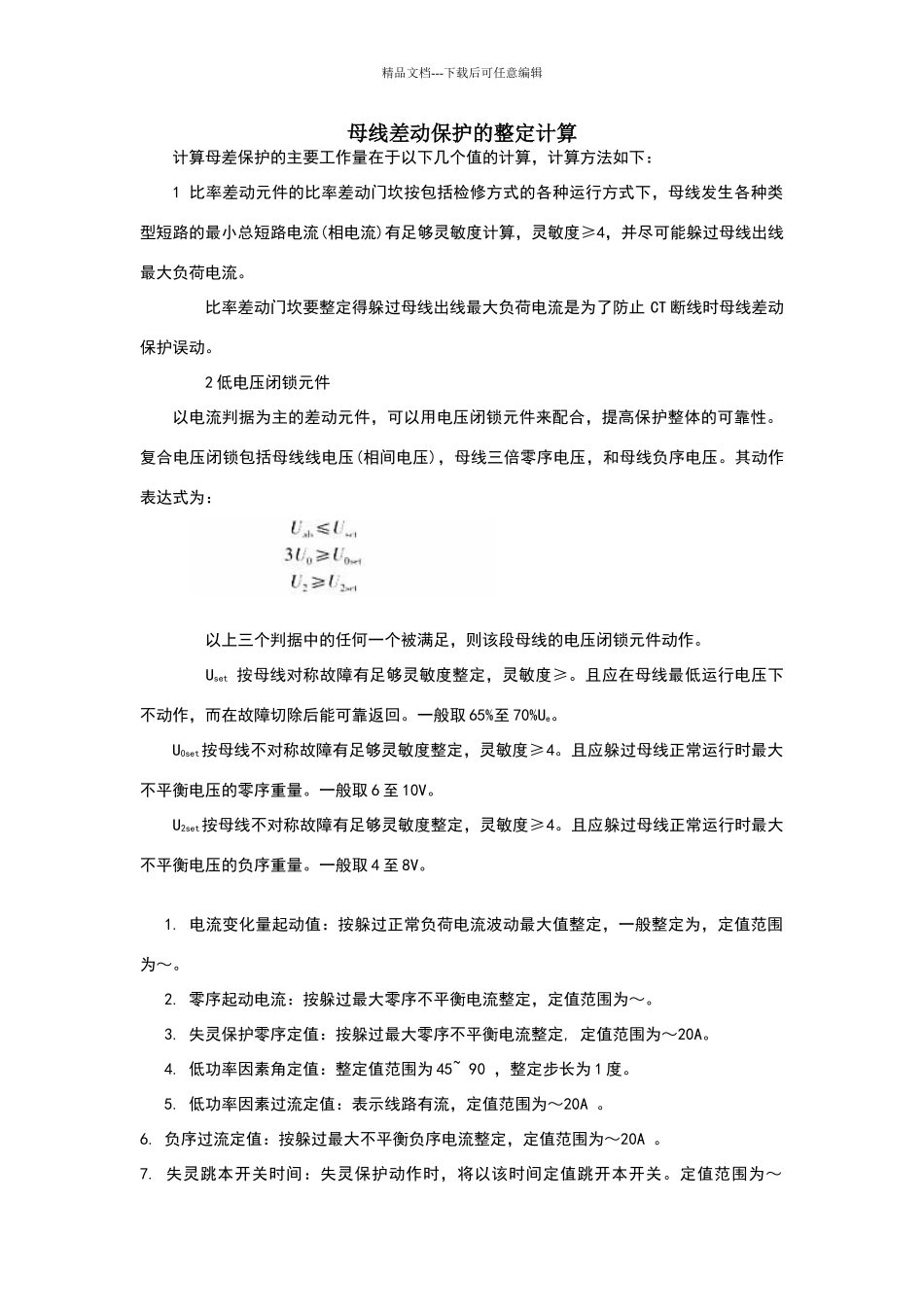

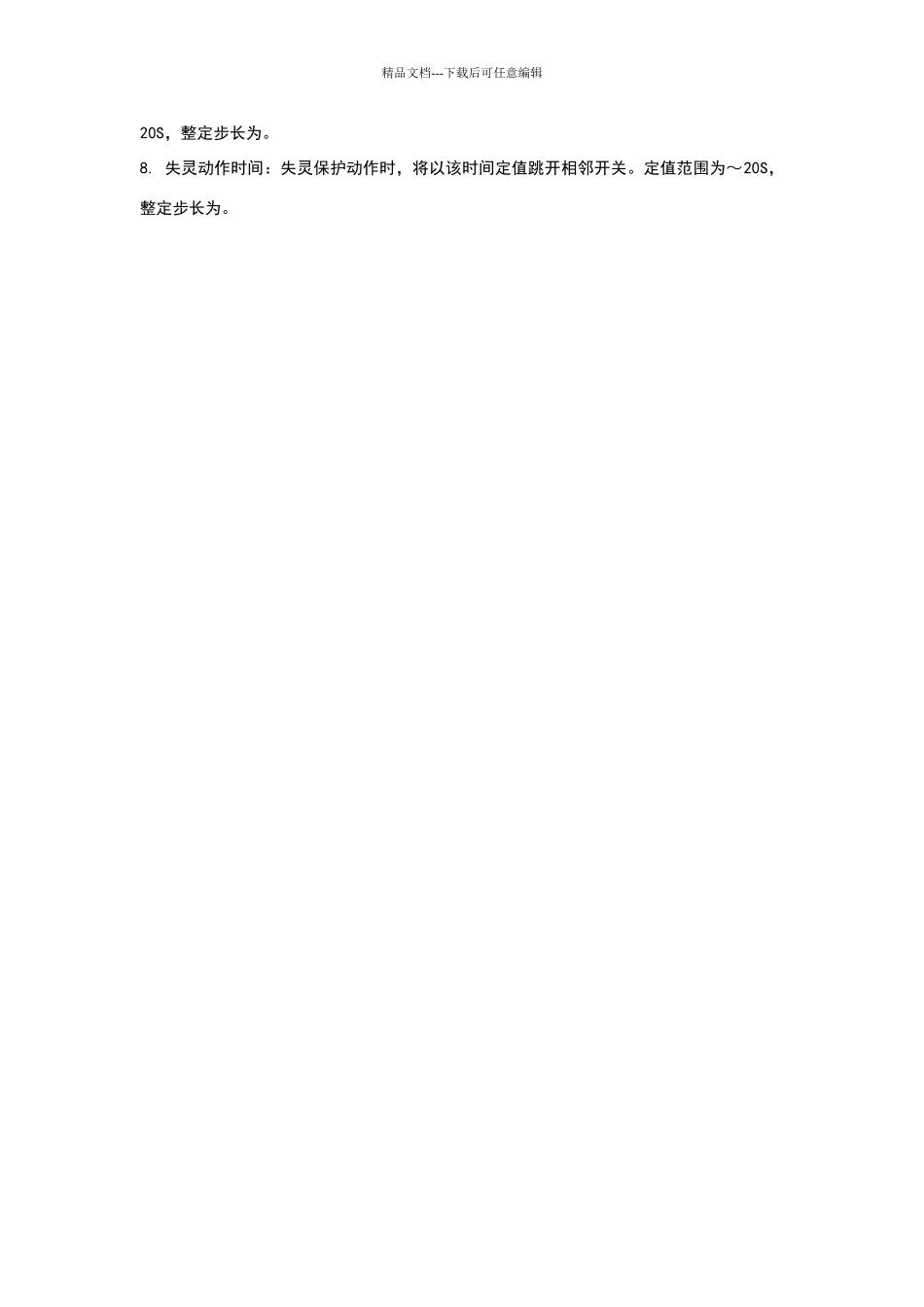

精品文档---下载后可任意编辑母线差动保护的整定计算 计算母差保护的主要工作量在于以下几个值的计算,计算方法如下:1 比率差动元件的比率差动门坎按包括检修方式的各种运行方式下,母线发生各种类型短路的最小总短路电流(相电流)有足够灵敏度计算,灵敏度≥4,并尽可能躲过母线出线最大负荷电流。 比率差动门坎要整定得躲过母线出线最大负荷电流是为了防止 CT 断线时母线差动保护误动。 2 低电压闭锁元件以电流判据为主的差动元件,可以用电压闭锁元件来配合,提高保护整体的可靠性。复合电压闭锁包括母线线电压(相间电压),母线三倍零序电压,和母线负序电压。其动作表达式为: 以上三个判据中的任何一个被满足,则该段母线的电压闭锁元件动作。 Uset 按母线对称故障有足够灵敏度整定,灵敏度≥。且应在母线最低运行电压下不动作,而在故障切除后能可靠返回。一般取 65%至 70%Ue。U0set按母线不对称故障有足够灵敏度整定,灵敏度≥4。且应躲过母线正常运行时最大不平衡电压的零序重量。一般取 6 至 10V。 U2set按母线不对称故障有足够灵敏度整定,灵敏度≥4。且应躲过母线正常运行时最大不平衡电压的负序重量。一般取 4 至 8V。1. 电流变化量起动值:按躲过正常负荷电流波动最大值整定,一般整定为,定值范围为~。2. 零序起动电流:按躲过最大零序不平衡电流整定,定值范围为~。3. 失灵保护零序定值:按躲过最大零序不平衡电流整定, 定值范围为~20A。4. 低功率因素角定值:整定值范围为 45~ 90 ,整定步长为 1 度。5. 低功率因素过流定值:表示线路有流,定值范围为~20A 。6. 负序过流定值:按躲过最大不平衡负序电流整定,定值范围为~20A 。7. 失灵跳本开关时间:失灵保护动作时,将以该时间定值跳开本开关。定值范围为~精品文档---下载后可任意编辑20S,整定步长为。8. 失灵动作时间:失灵保护动作时,将以该时间定值跳开相邻开关。定值范围为~20S,整定步长为。
