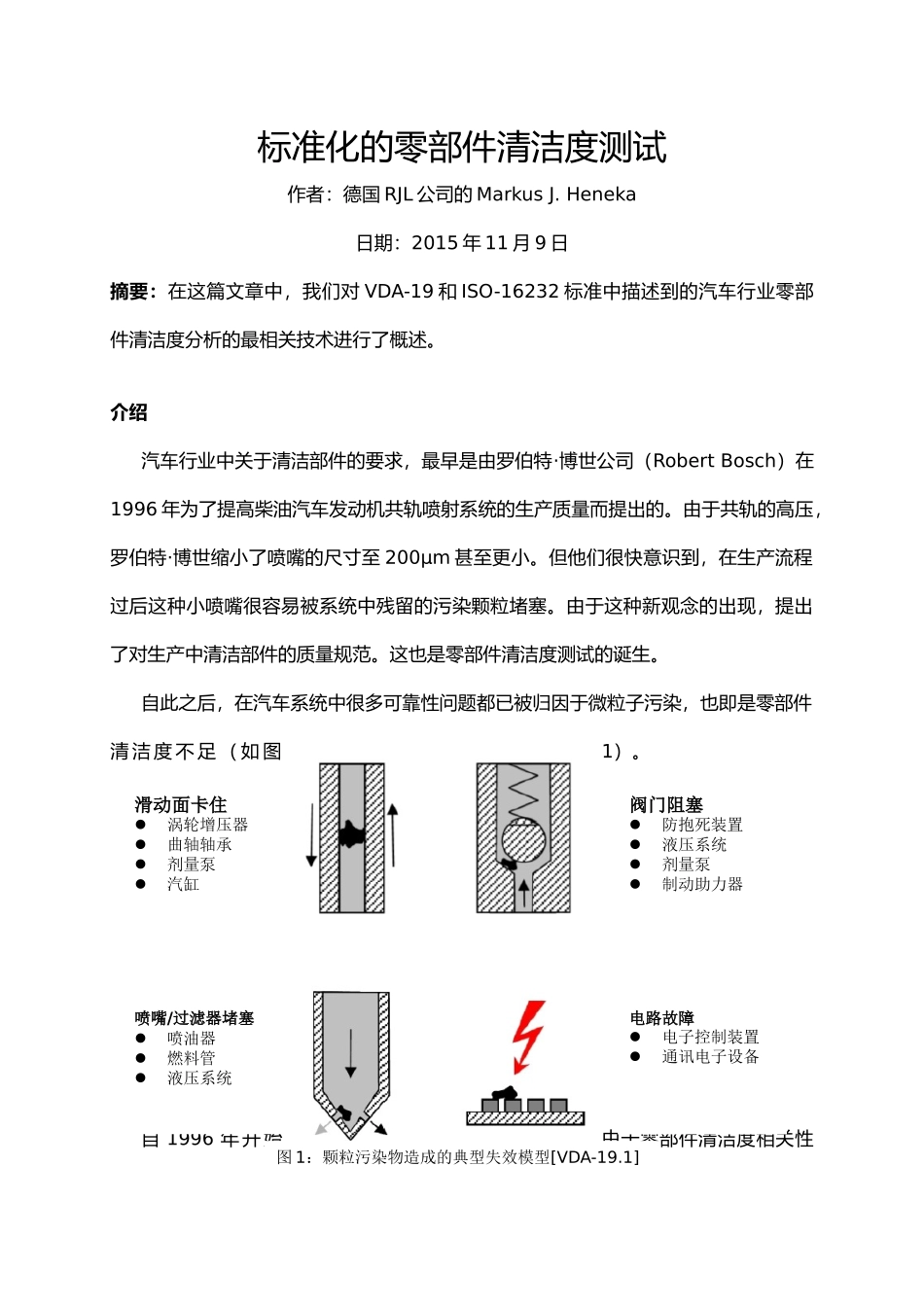

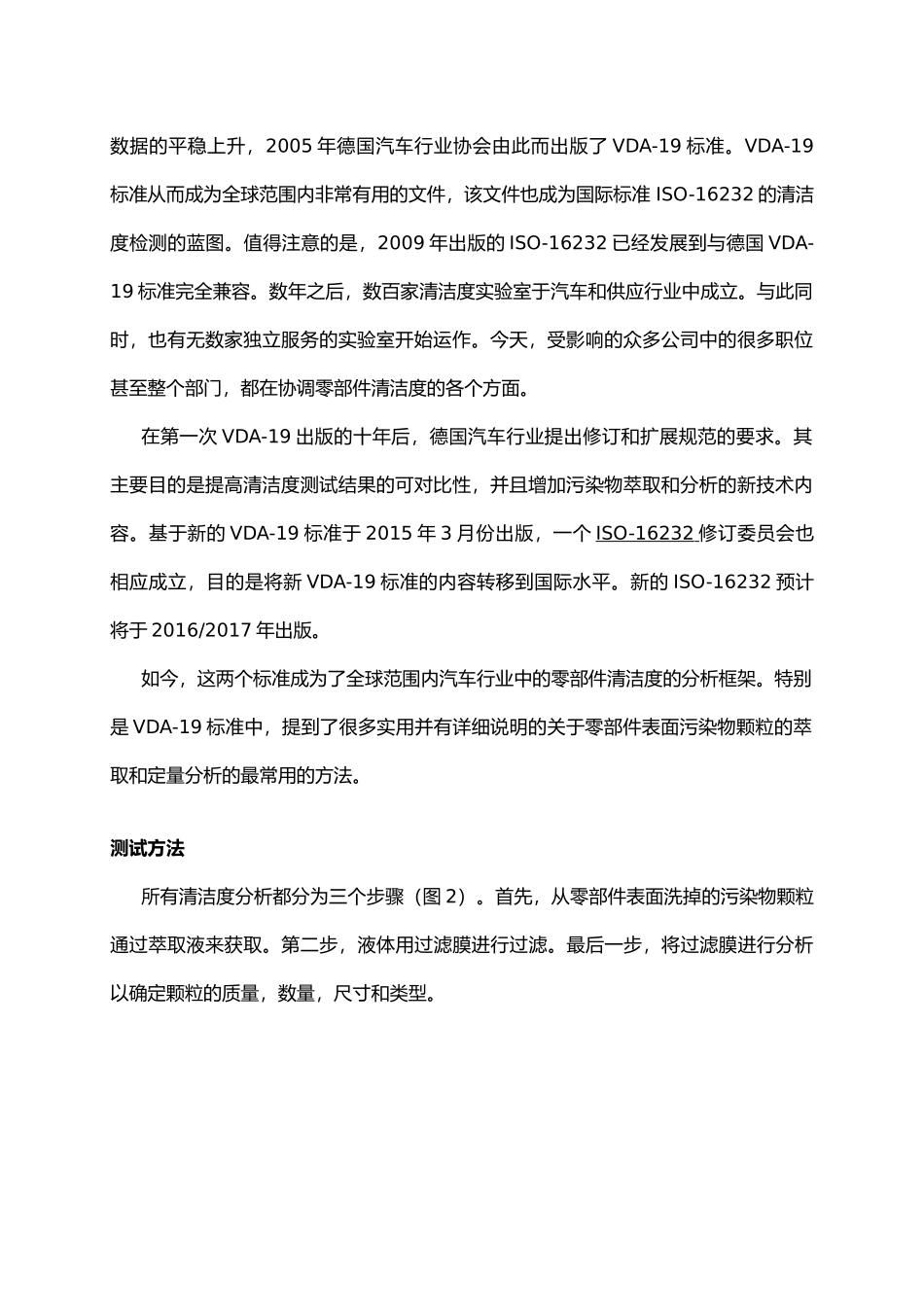

标准化的零部件清洁度测试作者：德国RJL公司的MarkusJ.Heneka日期：2015年11月9日摘要：在这篇文章中，我们对VDA-19和ISO-16232标准中描述到的汽车行业零部件清洁度分析的最相关技术进行了概述。介绍汽车行业中关于清洁部件的要求，最早是由罗伯特·博世公司（RobertBosch）在1996年为了提高柴油汽车发动机共轨喷射系统的生产质量而提出的。由于共轨的高压，罗伯特·博世缩小了喷嘴的尺寸至200μm甚至更小。但他们很快意识到，在生产流程过后这种小喷嘴很容易被系统中残留的污染颗粒堵塞。由于这种新观念的出现，提出了对生产中清洁部件的质量规范。这也是零部件清洁度测试的诞生。自此之后，在汽车系统中很多可靠性问题都已被归因于微粒子污染，也即是零部件清洁度不足（如图1）。自1996年开始，由于零部件清洁度相关性滑动面卡住涡轮增压器曲轴轴承剂量泵汽缸喷嘴/过滤器堵塞喷油器燃料管液压系统阀门阻塞防抱死装置液压系统剂量泵制动助力器电路故障电子控制装置通讯电子设备图1：颗粒污染物造成的典型失效模型[VDA-19.1]数据的平稳上升，2005年德国汽车行业协会由此而出版了VDA-19标准。VDA-19标准从而成为全球范围内非常有用的文件，该文件也成为国际标准ISO-16232的清洁度检测的蓝图。值得注意的是，2009年出版的ISO-16232已经发展到与德国VDA-19标准完全兼容。数年之后，数百家清洁度实验室于汽车和供应行业中成立。与此同时，也有无数家独立服务的实验室开始运作。今天，受影响的众多公司中的很多职位甚至整个部门，都在协调零部件清洁度的各个方面。在第一次VDA-19出版的十年后，德国汽车行业提出修订和扩展规范的要求。其主要目的是提高清洁度测试结果的可对比性，并且增加污染物萃取和分析的新技术内容。基于新的VDA-19标准于2015年3月份出版，一个ISO-16232修订委员会也相应成立，目的是将新VDA-19标准的内容转移到国际水平。新的ISO-16232预计将于2016/2017年出版。如今，这两个标准成为了全球范围内汽车行业中的零部件清洁度的分析框架。特别是VDA-19标准中，提到了很多实用并有详细说明的关于零部件表面污染物颗粒的萃取和定量分析的最常用的方法。测试方法所有清洁度分析都分为三个步骤（图2）。首先，从零部件表面洗掉的污染物颗粒通过萃取液来获取。第二步，液体用过滤膜进行过滤。最后一步，将过滤膜进行分析以确定颗粒的质量，数量，尺寸和类型。萃取最常见的颗粒的萃取方法是用压力流体冲洗零部件表面。对于不同的样品类型的一些典型的示范如图3。另一个普遍的方法是用超声波清洗机的来萃取颗粒。虽然在实验室中很容易实现应用，但该方法的使用在过去几年中慢慢的减少。对于铸造的零部件，超声波清洗可能会产生误导的结果。超声波的能量会损坏铸造材料的基体，因此可能产生新的颗粒造成颗粒分析结果的不正确性。还有其他方法是内部清洗和通过摇晃来搅拌清洗，这些方法用于零部件内表面的颗粒的萃取。另外，新修订的VDA-19标准中又引入了一个新方法，就是通过压力空气流来萃取颗粒。这个方法的是用于一些在功能使用中不暴露于液体中的零部件。不过，空气萃取的方法还没有广泛建立起来。零部件液体过滤膜1.萃取2.过滤3.分析：颗粒质量、数量、尺寸、类型图2：零部件清洁度测试的基本方案图3：不同样品类型的压力冲洗示范[VDA-19.1]关于萃取液，含表面活性剂洗涤剂的水基溶液是首选，因为在使用后可以用经济的方式处理。然而，如果零件的表面是油性或油腻的，则水机溶液的萃取效果就不是很好了。在这种情况下，推荐使用冷清洗溶剂。通常情况下，冷清洗溶剂在进行萃取使用后会通过细过滤步骤来回收利用。过滤通过液体的真空过滤，颗粒被制备在过滤膜上。为了选择合适的过滤膜，必须考虑过滤膜对抗液体的化学稳定性和滤膜孔的尺寸。有发泡膜和网格膜（图4）。8μm硝酸纤维素发泡滤膜15μm聚乙烯网膜发泡滤膜的结构是像海绵一样，因此过滤效率高。由于这个原因，泡膜非常适合于确定总颗粒的质量。另外，发泡滤膜的可用的孔径可低至亚微米水平，所以甚至有可能进行最小颗粒的分析。另外一方面，如何零件上的颗粒以小颗粒为主或萃取液中有...
