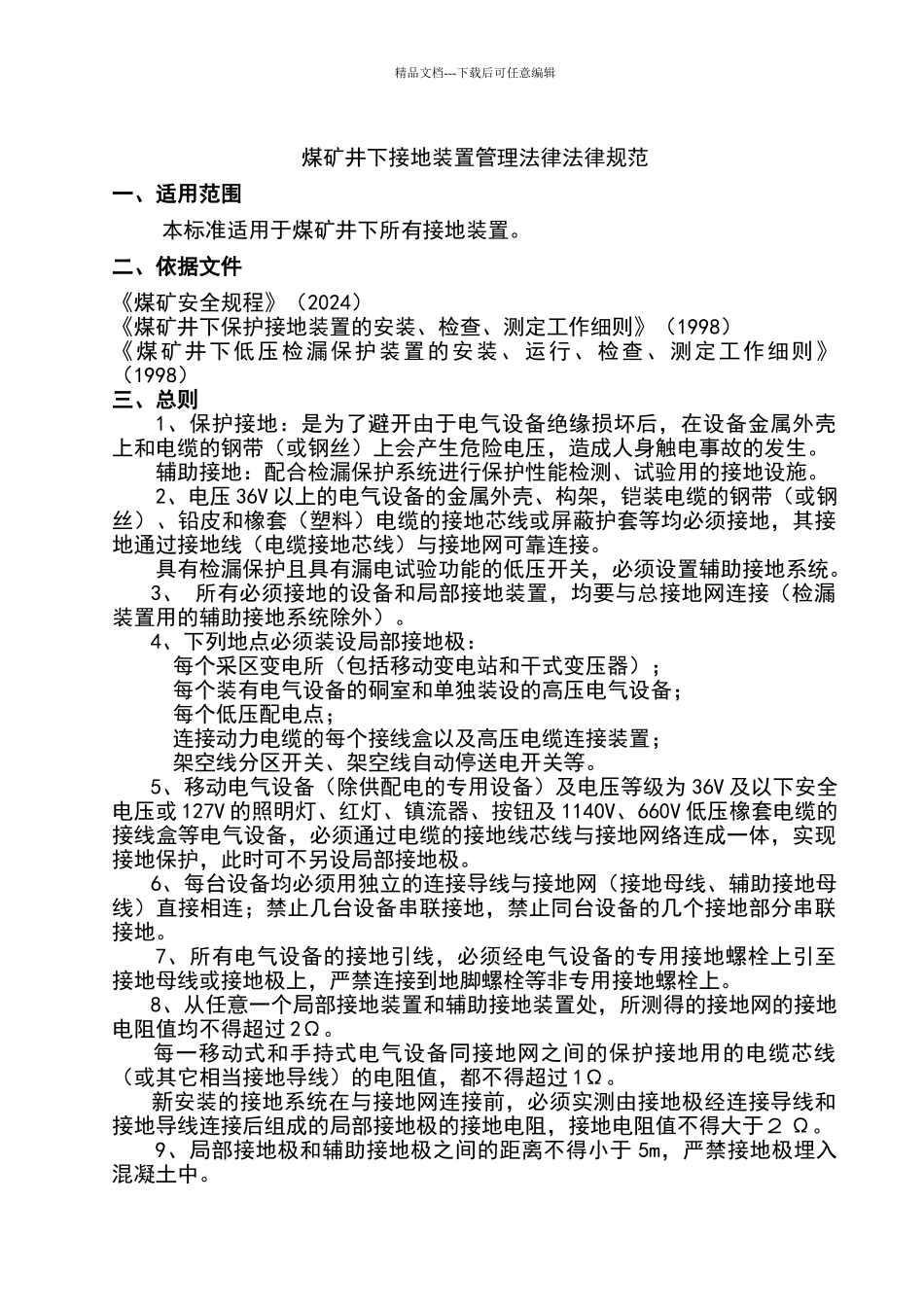

精品文档---下载后可任意编辑煤矿井下接地装置管理法律法律规范一、适用范围本标准适用于煤矿井下所有接地装置。二、依据文件《煤矿安全规程》（2024）《煤矿井下保护接地装置的安装、检查、测定工作细则》（1998）《煤矿井下低压检漏保护装置的安装、运行、检查、测定工作细则》（1998）三、总则1、保护接地：是为了避开由于电气设备绝缘损坏后，在设备金属外壳上和电缆的钢带（或钢丝）上会产生危险电压，造成人身触电事故的发生。辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。2、电压 36V 以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接。具有检漏保护且具有漏电试验功能的低压开关，必须设置辅助接地系统。3、 所有必须接地的设备和局部接地装置，均要与总接地网连接（检漏装置用的辅助接地系统除外）。 4、下列地点必须装设局部接地极： 每个采区变电所（包括移动变电站和干式变压器）； 每个装有电气设备的硐室和单独装设的高压电气设备； 每个低压配电点； 连接动力电缆的每个接线盒以及高压电缆连接装置； 架空线分区开关、架空线自动停送电开关等。 5、移动电气设备（除供配电的专用设备）及电压等级为 36V 及以下安全电压或 127V 的照明灯、红灯、镇流器、按钮及 1140V、660V 低压橡套电缆的接线盒等电气设备，必须通过电缆的接地线芯线与接地网络连成一体，实现接地保护，此时可不另设局部接地极。6、每台设备均必须用独立的连接导线与接地网（接地母线、辅助接地母线）直接相连；禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。7、所有电气设备的接地引线，必须经电气设备的专用接地螺栓上引至接地母线或接地极上，严禁连接到地脚螺栓等非专用接地螺栓上。 8、从任意一个局部接地装置和辅助接地装置处，所测得的接地网的接地电阻值均不得超过 2Ω。 每一移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线（或其它相当接地导线）的电阻值，都不得超过 1Ω。 新安装的接地系统在与接地网连接前，必须实测由接地极经连接导线和接地导线连接后组成的局部接地极的接地电阻，接地电阻值不得大于２ Ω。9、局部接地极和辅助接地极之间的距离不得小于 5m，严禁接地极埋入混凝土中。精品文档---下载后可任意编辑 10、由于电气设备拆除、搬迁等原因...
