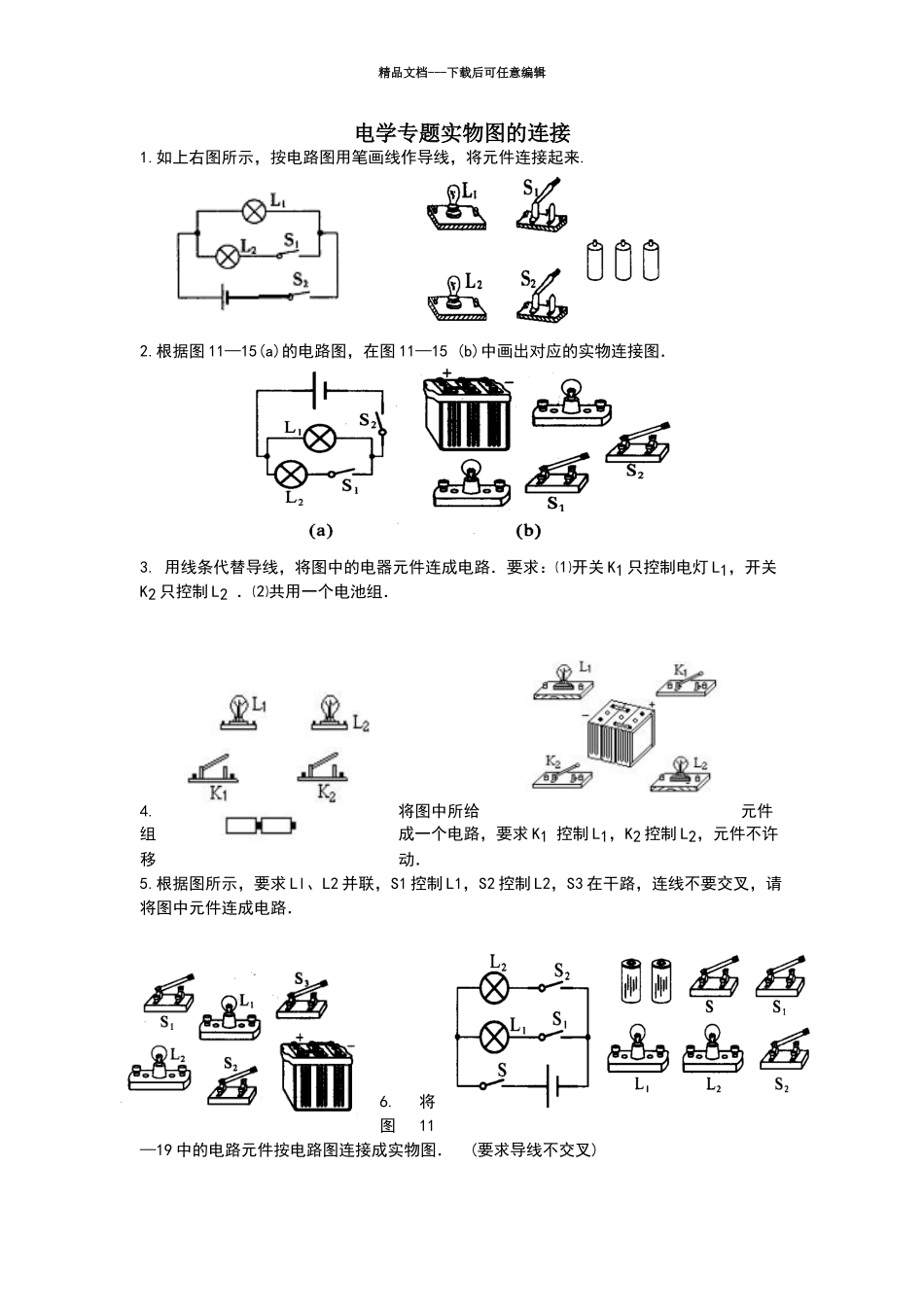

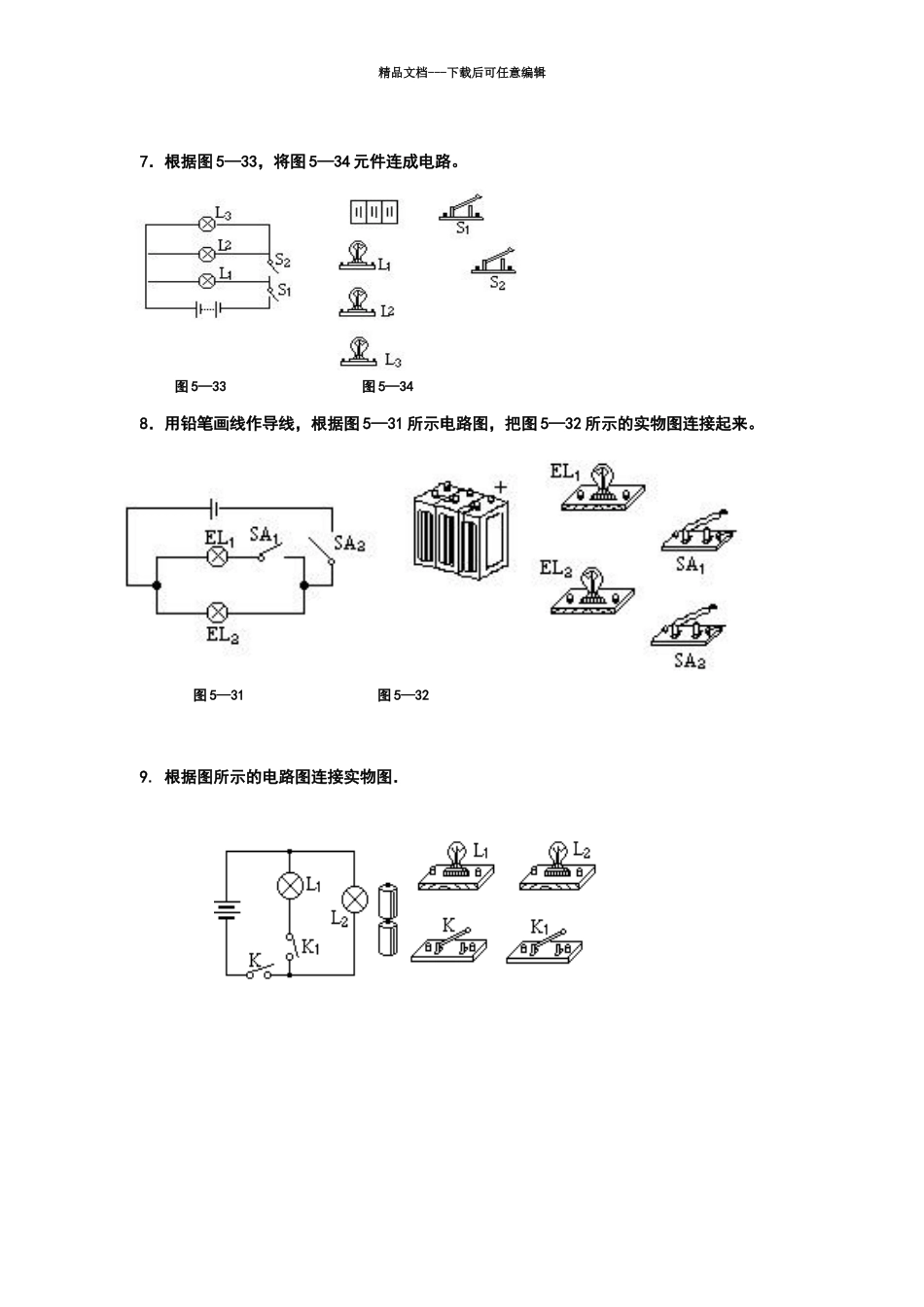

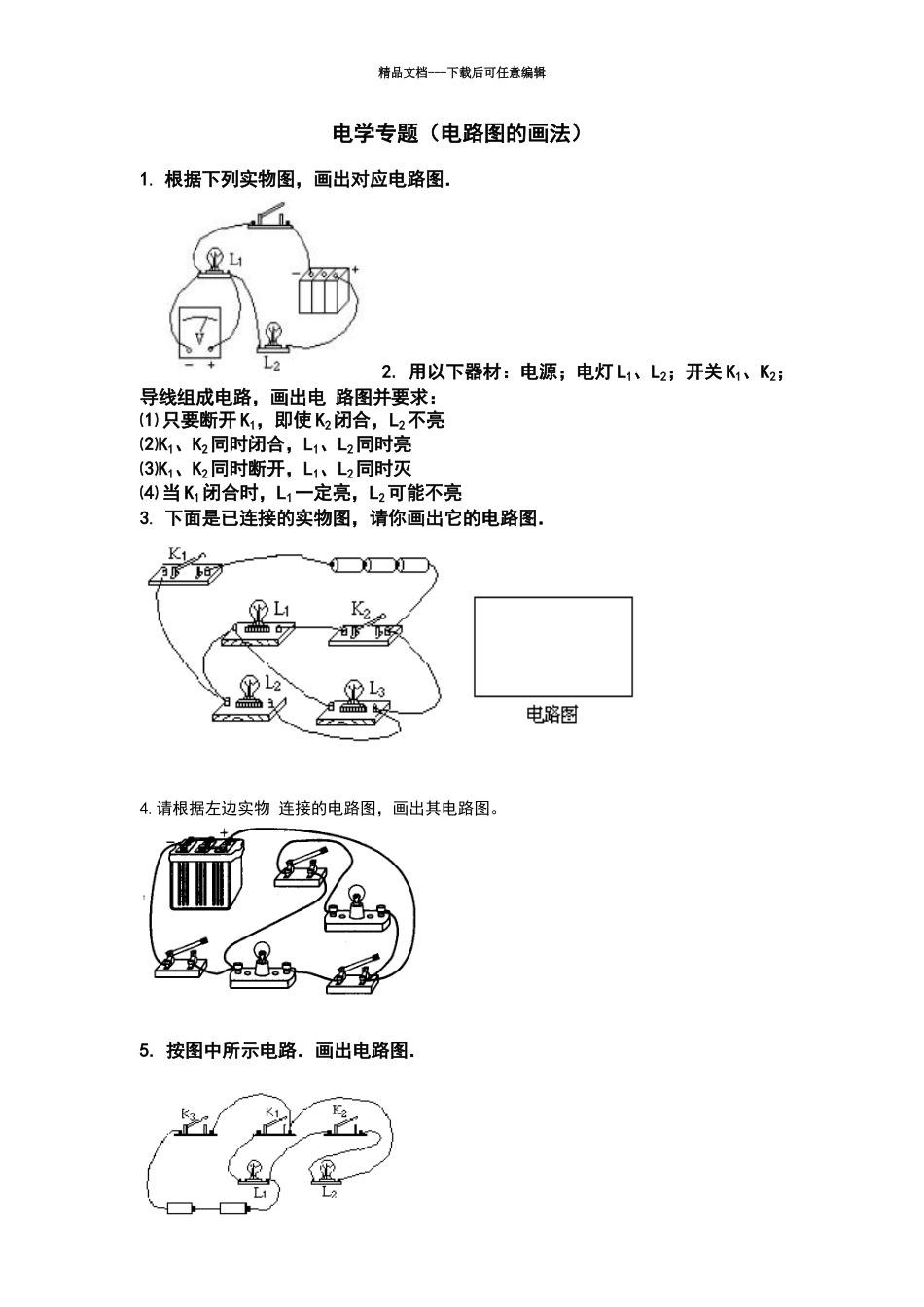

精品文档---下载后可任意编辑电学专题实物图的连接1.如上右图所示，按电路图用笔画线作导线，将元件连接起来. 2.根据图 11—15(a)的电路图，在图 11—15 (b)中画出对应的实物连接图． 3. 用线条代替导线，将图中的电器元件连成电路．要求：⑴开关 K1 只控制电灯 L1，开关K2 只控制 L2 ．⑵共用一个电池组． 4. 将图中所给元件组成一个电路，要求 K1 控制 L1，K2 控制 L2，元件不许移动． 5.根据图所示，要求 Ll、L2 并联，S1 控制 L1，S2 控制 L2，S3 在干路，连线不要交叉，请将图中元件连成电路． 6.将图11—19 中的电路元件按电路图连接成实物图． (要求导线不交叉) 精品文档---下载后可任意编辑7．根据图 5—33，将图 5—34 元件连成电路。8．用铅笔画线作导线，根据图 5—31 所示电路图，把图 5—32 所示的实物图连接起来。 9. 根据图所示的电路图连接实物图． 图 5—33 图 5—34图 5—31 图 5—32精品文档---下载后可任意编辑电学专题（电路图的画法）1. 根据下列实物图，画出对应电路图． 2. 用以下器材：电源；电灯 L1、L2；开关 K1、K2；导线组成电路，画出电 路图并要求： ⑴ 只要断开 K1，即使 K2闭合，L2不亮 ⑵K1、K2同时闭合，L1、L2同时亮 ⑶K1、K2同时断开，L1、L2同时灭 ⑷ 当 K1闭合时，L1一定亮，L2可能不亮 3. 下面是已连接的实物图，请你画出它的电路图． 4.请根据左边实物 连接的电路图，画出其电路图。5. 按图中所示电路．画出电路图． 精品文档---下载后可任意编辑 6.在下左图中，根据实物图，画出相应的电路图． 7. 根据图中的实物连接图画出电路图，并标出电流方向． 9.指出图中各图的错误，并画出正确的电路图．
