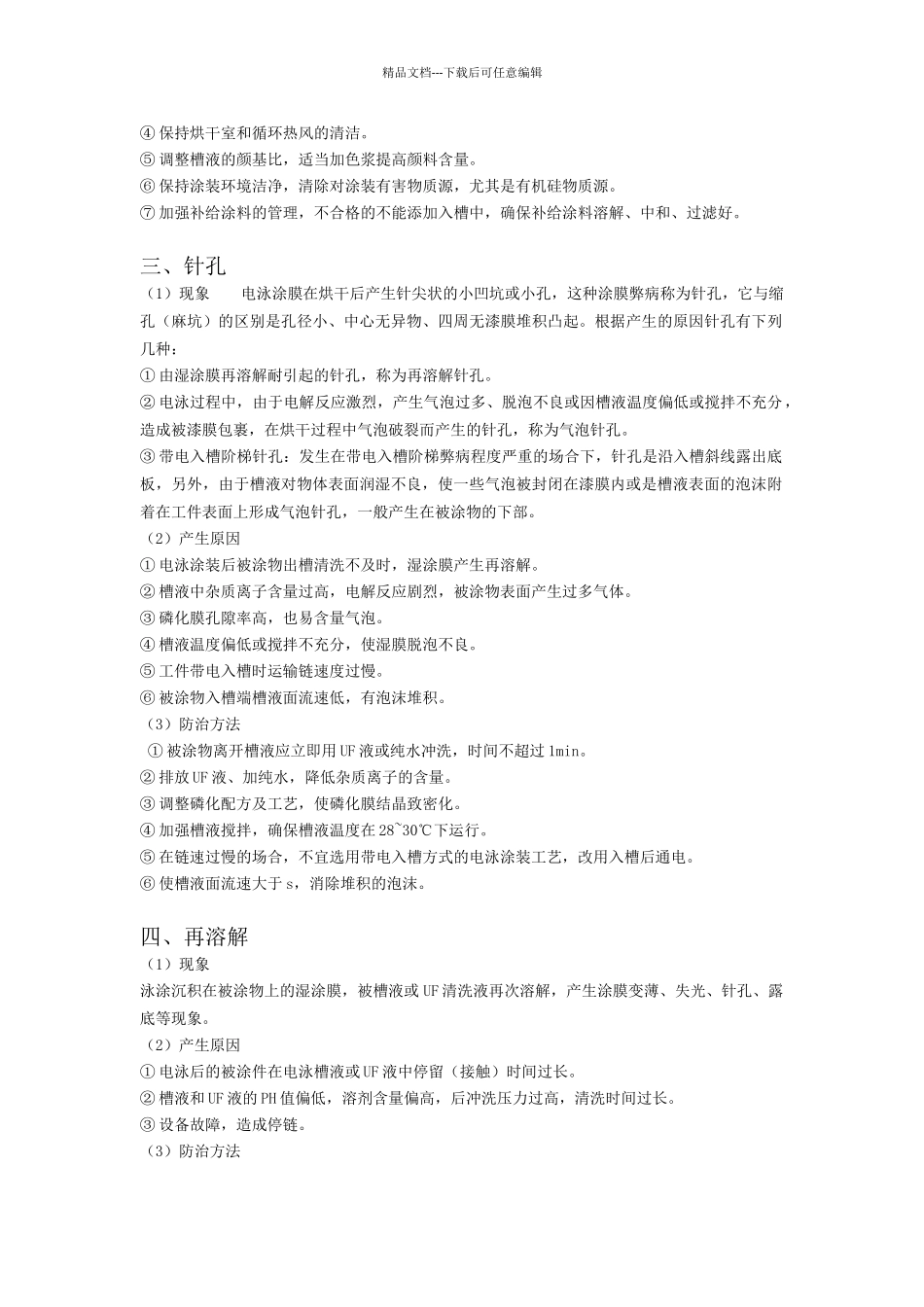

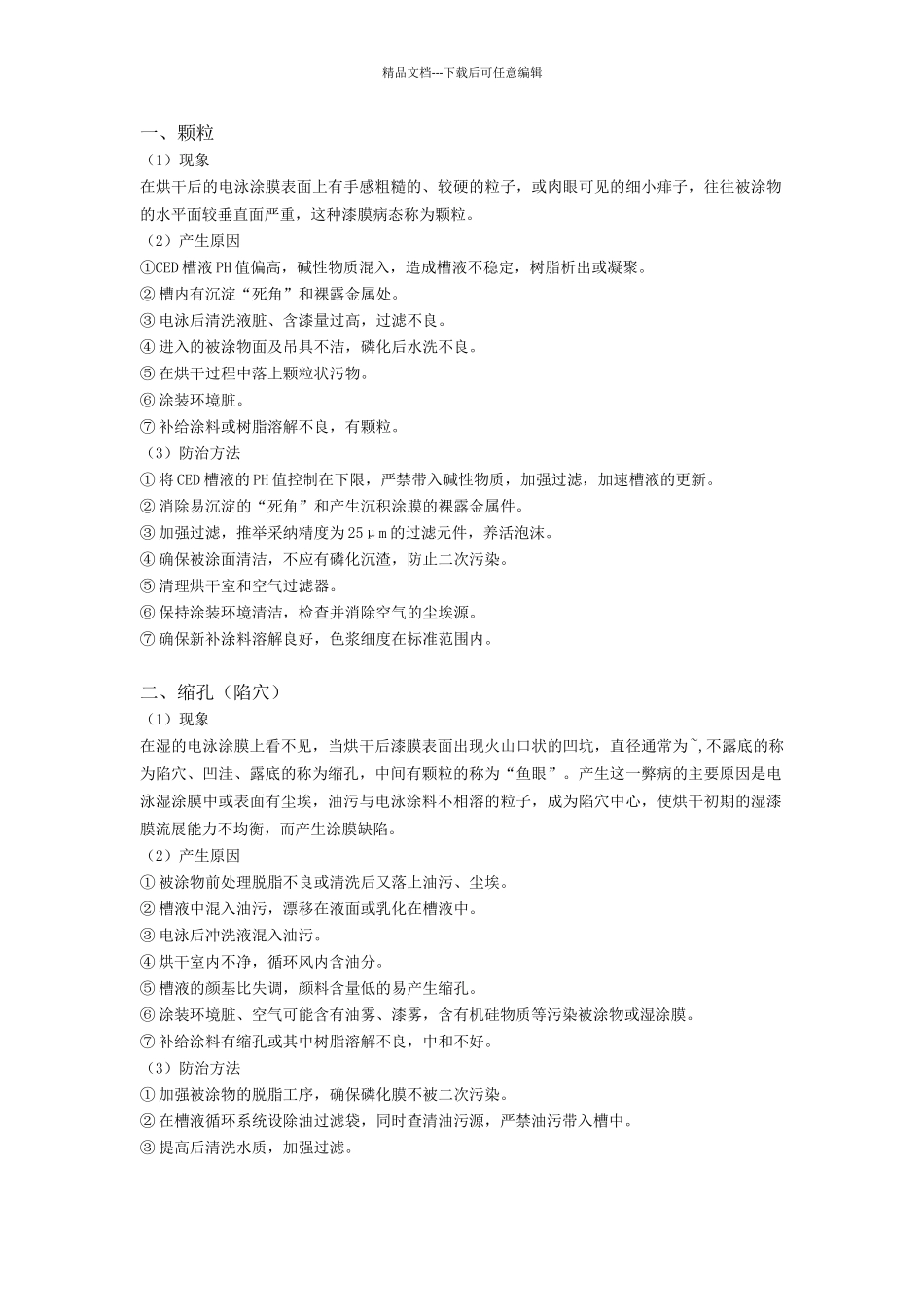

精品文档---下载后可任意编辑一、颗粒 （1）现象 在烘干后的电泳涂膜表面上有手感粗糙的、较硬的粒子，或肉眼可见的细小痱子，往往被涂物的水平面较垂直面严重，这种漆膜病态称为颗粒。 （2）产生原因 ①CED 槽液 PH 值偏高，碱性物质混入，造成槽液不稳定，树脂析出或凝聚。 ② 槽内有沉淀“死角”和裸露金属处。 ③ 电泳后清洗液脏、含漆量过高，过滤不良。 ④ 进入的被涂物面及吊具不洁，磷化后水洗不良。 ⑤ 在烘干过程中落上颗粒状污物。 ⑥ 涂装环境脏。 ⑦ 补给涂料或树脂溶解不良，有颗粒。 （3）防治方法 ① 将 CED 槽液的 PH 值控制在下限，严禁带入碱性物质，加强过滤，加速槽液的更新。 ② 消除易沉淀的“死角”和产生沉积涂膜的裸露金属件。 ③ 加强过滤，推举采纳精度为 25μm 的过滤元件，养活泡沫。 ④ 确保被涂面清洁，不应有磷化沉渣，防止二次污染。 ⑤ 清理烘干室和空气过滤器。 ⑥ 保持涂装环境清洁，检查并消除空气的尘埃源。 ⑦ 确保新补涂料溶解良好，色浆细度在标准范围内。 二、缩孔（陷穴） （1）现象 在湿的电泳涂膜上看不见，当烘干后漆膜表面出现火山口状的凹坑，直径通常为 ~,不露底的称为陷穴、凹洼、露底的称为缩孔，中间有颗粒的称为“鱼眼”。产生这一弊病的主要原因是电泳湿涂膜中或表面有尘埃，油污与电泳涂料不相溶的粒子，成为陷穴中心，使烘干初期的湿漆膜流展能力不均衡，而产生涂膜缺陷。 （2）产生原因 ① 被涂物前处理脱脂不良或清洗后又落上油污、尘埃。 ② 槽液中混入油污，漂移在液面或乳化在槽液中。 ③ 电泳后冲洗液混入油污。 ④ 烘干室内不净，循环风内含油分。 ⑤ 槽液的颜基比失调，颜料含量低的易产生缩孔。 ⑥ 涂装环境脏、空气可能含有油雾、漆雾，含有机硅物质等污染被涂物或湿涂膜。 ⑦ 补给涂料有缩孔或其中树脂溶解不良，中和不好。 （3）防治方法 ① 加强被涂物的脱脂工序，确保磷化膜不被二次污染。 ② 在槽液循环系统设除油过滤袋，同时查清油污源，严禁油污带入槽中。 ③ 提高后清洗水质，加强过滤。 精品文档---下载后可任意编辑④ 保持烘干室和循环热风的清洁。 ⑤ 调整槽液的颜基比，适当加色浆提高颜料含量。⑥ 保持涂装环境洁净，清除对涂装有害物质源，尤其是有机硅物质源。 ⑦ 加强补给涂料的管理，不合格的不能添加入槽中，确保补给涂料溶解、中和、过滤好。 三、针孔 （1）现象 电泳涂膜...
