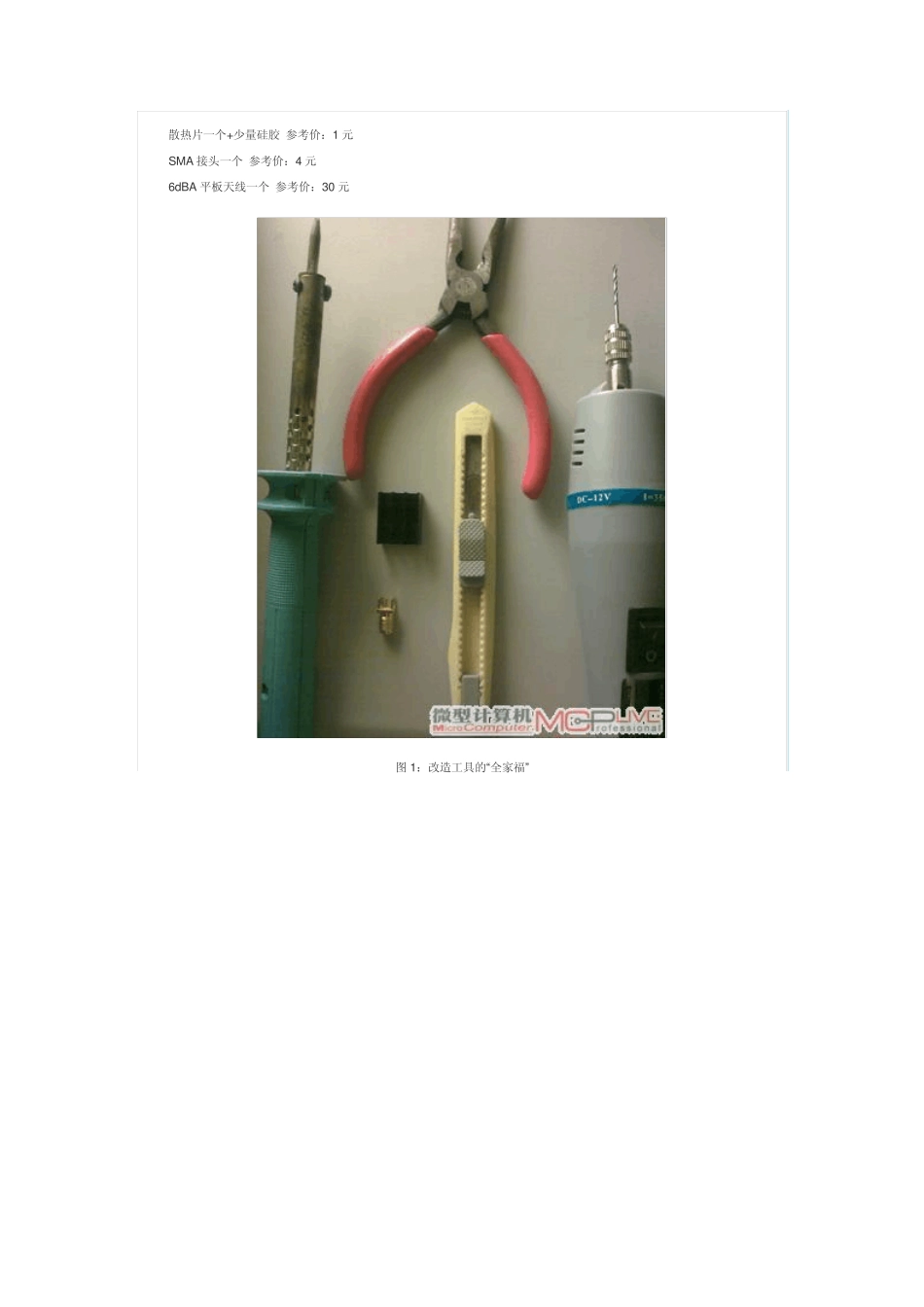

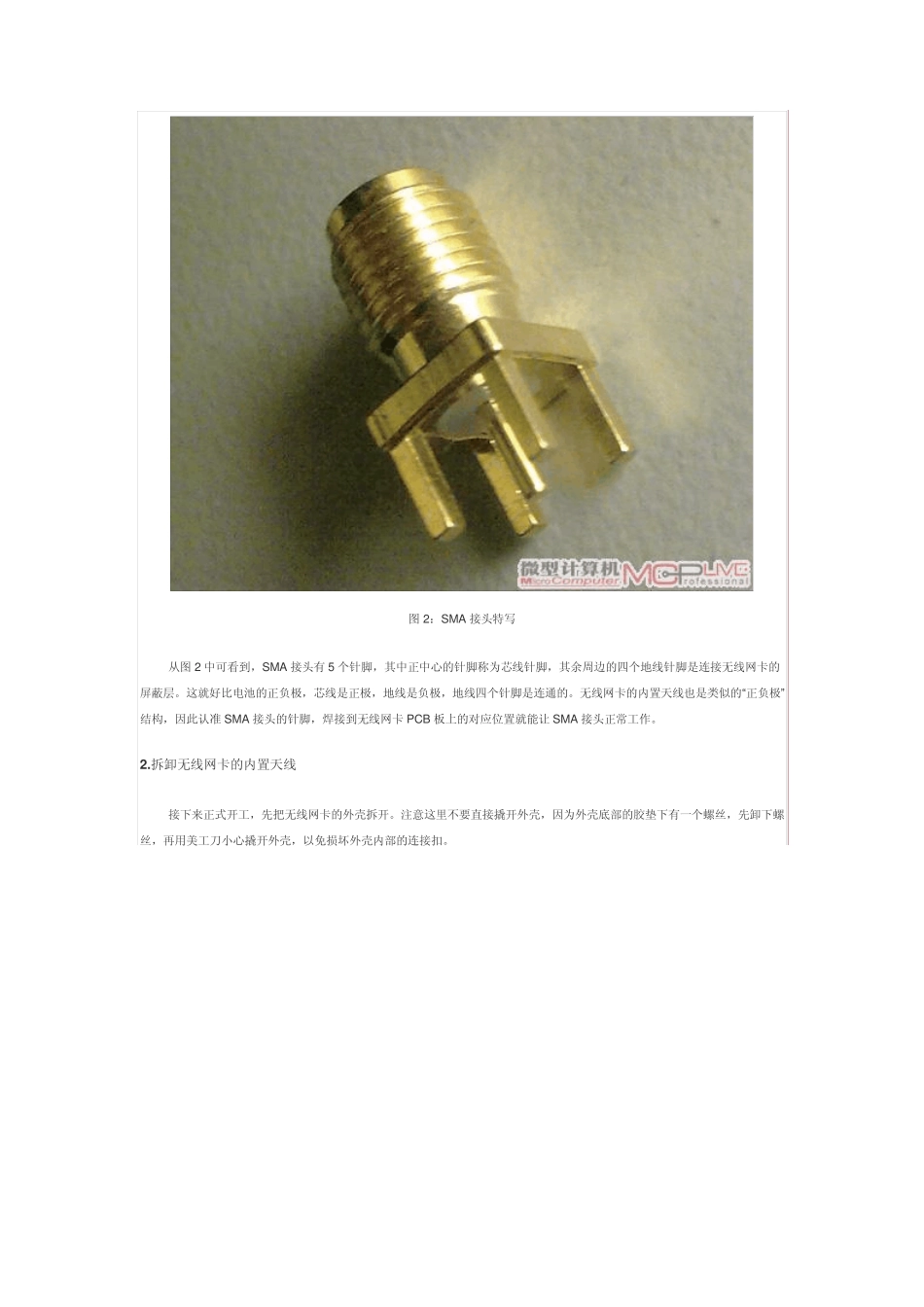

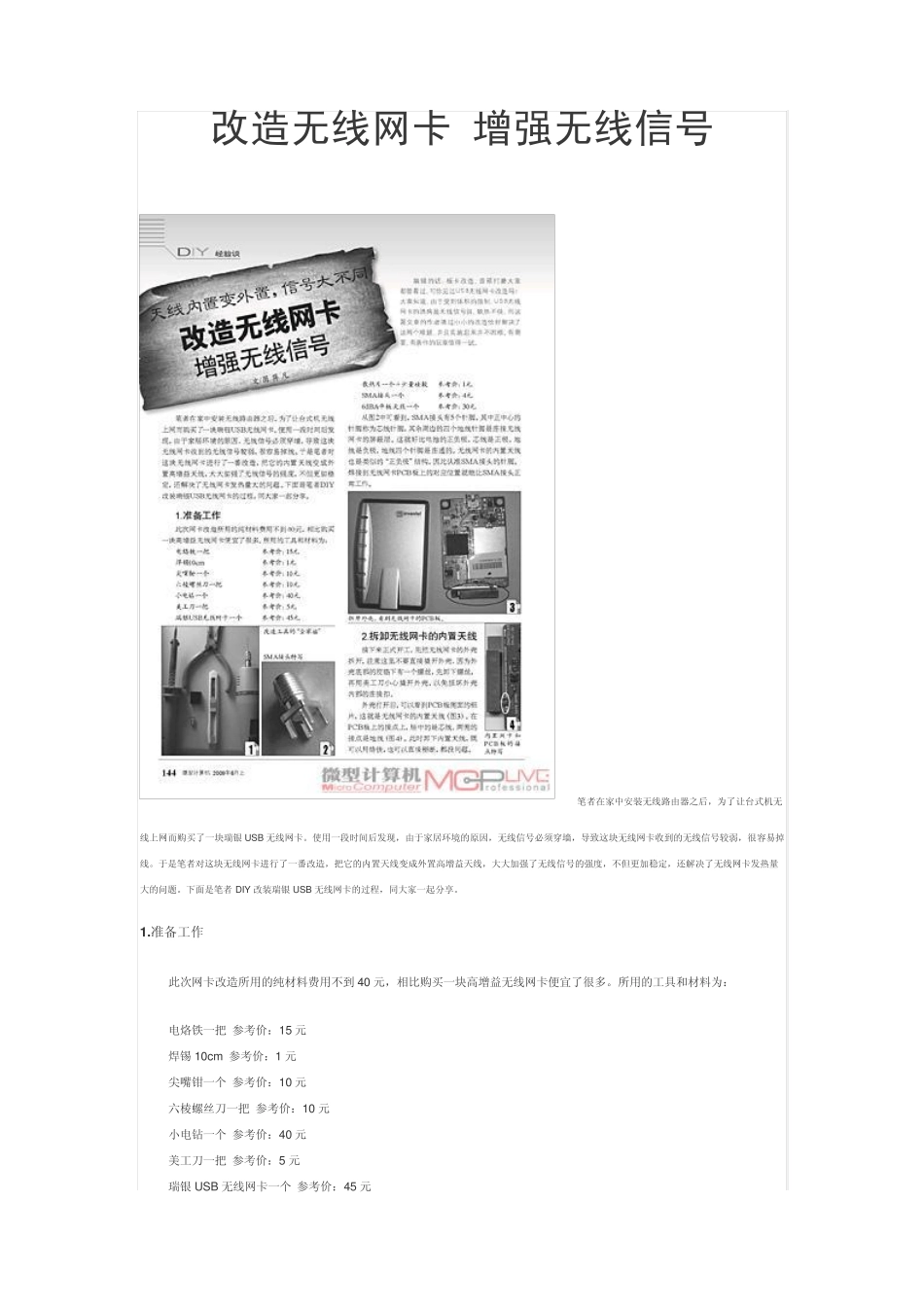

改造无线网卡 增强无线信号 笔者在家中安装无线路由器之后,为了让台式机无线上网而购买了一块瑞银USB 无线网卡。使用一段时间后发现,由于家居环境的原因,无线信号必须穿墙,导致这块无线网卡收到的无线信号较弱,很容易掉线。于是笔者对这块无线网卡进行了一番改造,把它的内置天线变成外置高增益天线,大大加强了无线信号的强度,不但更加稳定,还解决了无线网卡发热量大的问题。下面是笔者DIY 改装瑞银USB 无线网卡的过程,同大家一起分享。 1 .准备工作 此次网卡改造所用的纯材料费用不到 40 元,相比购买一块高增益无线网卡便宜了很多。所用的工具和材料为: 电烙铁一把 参考价:15 元 焊锡 10cm 参考价:1 元 尖嘴钳一个 参考价:10 元 六棱螺丝刀一把 参考价:10 元 小电钻一个 参考价:40 元 美工刀一把 参考价:5 元 瑞银USB 无线网卡一个 参考价:45 元 散热片一个+少量硅胶 参考价:1 元 SMA 接头一个 参考价:4 元 6dBA 平板天线一个 参考价:30 元 图 1:改造工具的“全家福” 图2:SMA 接头特写 从图2 中可看到,SMA 接头有5 个针脚,其中正中心的针脚称为芯线针脚,其余周边的四个地线针脚是连接无线网卡的屏蔽层。这就好比电池的正负极,芯线是正极,地线是负极,地线四个针脚是连通的。无线网卡的内置天线也是类似的“正负极”结构,因此认准 SMA 接头的针脚,焊接到无线网卡PCB 板上的对应位置就能让 SMA 接头正常工作。 2 .拆卸无线网卡的内置天线 接下来正式开工,先把无线网卡的外壳拆开。注意这里不要直接撬开外壳,因为外壳底部的胶垫下有一个螺丝,先卸下螺丝,再用美工刀小心撬开外壳,以免损坏外壳内部的连接扣。 图3:拆开外壳,看到无线网卡的PCB 板 外壳打开后,可以看到PCB 板侧面的铝片,这就是无线网卡的内置天线(图3)。在 PCB 板上的接点上,居中的是芯线,两侧的接点是地线(图4)。此时卸下内置天线,既可以用烙铁,也可以直接掰断,都没问题。 图4:内置网卡和PCB 板的接点特写 3.焊接SMA 接口 卸下内置天线后,再把SMA 接头固定在PCB 板并接通芯线和地线。为了固定SMA 接头,要在 PCB 板用小电钻打孔,但需要注意的是,在PCB 板上钻孔一定要小心,以免损伤周围的线路,很多朋友的卡就这样毁了的(此行为危险,仅供参考,造成毁损概不负责)。 图5:在PCB 的两个地线位置打孔,把SMA 接头的两个地线针脚穿过小孔, 再焊...
