放大电路图解

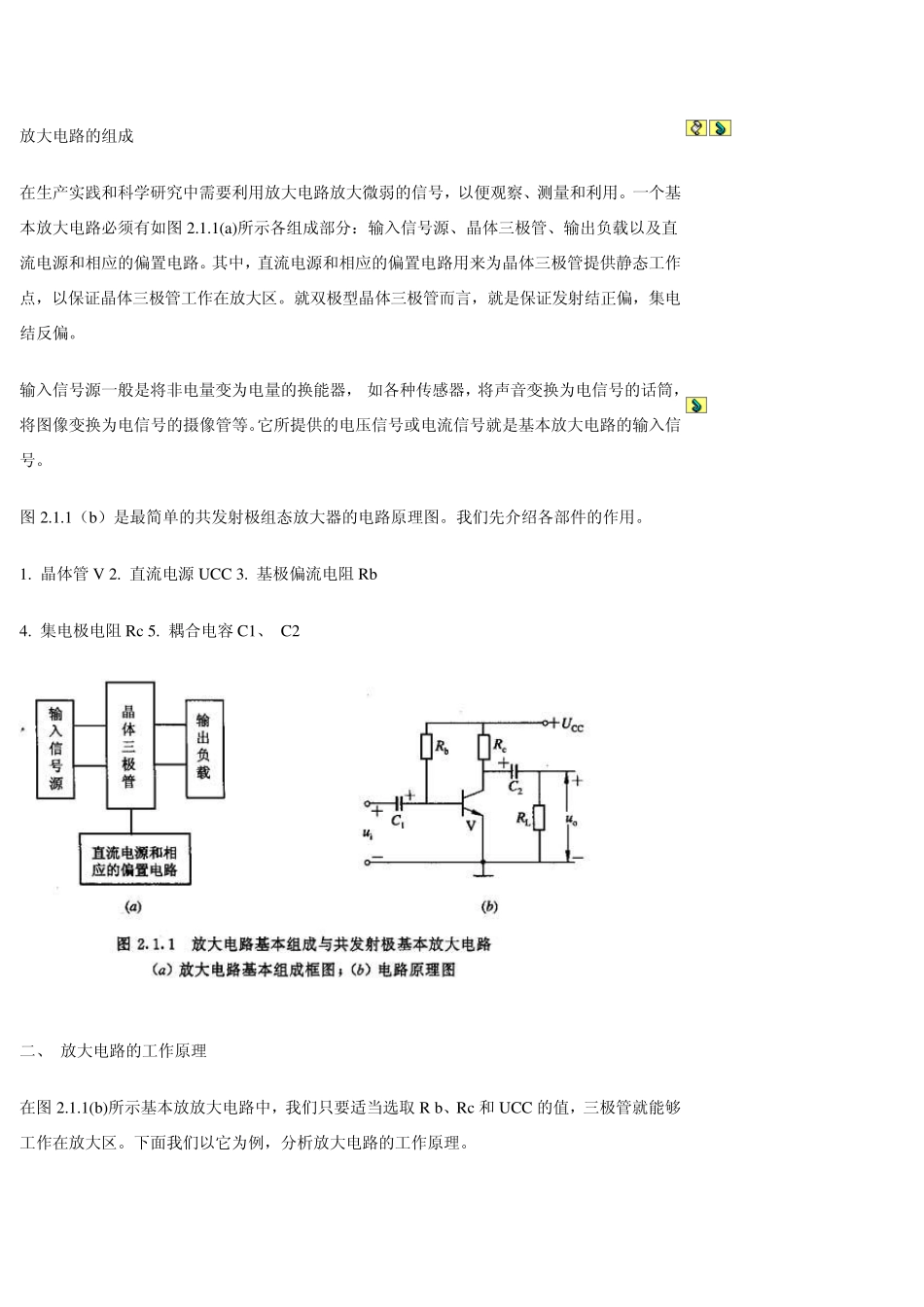

放大电路的组成 在生产实践和科学研究中需要利用放大电路放大微弱的信号，以便观察、测量和利用。一个基本放大电路必须有如图 2.1.1(a)所示各组成部分：输入信号源、晶体三极管、输出负载以及直流电源和相应的偏置电路。其中，直流电源和相应的偏置电路用来为晶体三极管提供静态工作点，以保证晶体三极管工作在放大区。就双极型晶体三极管而言，就是保证发射结正偏，集电结反偏。 输入信号源一般是将非电量变为电量的换能器， 如各种传感器，将声音变换为电信号的话筒，将图像变换为电信号的摄像管等。它所提供的电压信号或电流信号就是基本放大电路的输入信号。 图 2.1.1（b）是最简单的共发射极组态放大器的电路原理图。我们先介绍各部件的作用。 1. 晶体管 V 2. 直流电源 UCC 3. 基极偏流电阻 Rb 4. 集电极电阻 Rc 5. 耦合电容 C1、 C2 二、 放大电路的工作原理 在图 2.1.1(b)所示基本放放大电路中，我们只要适当选取 R b、Rc 和UCC 的值，三极管就能够工作在放大区。下面我们以它为例，分析放大电路的工作原理。 1. 无输入信号时放大器的工作情况 在图2.1.1(b)所示的基本放大电路中， 在接通直流电源UCC 后，当u i=0 时, 由于基极偏流电阻Rb 的作用，晶体管基极就有正向偏流IB 流过，由于晶体管的电流放大作用，那么集电极电流IC=β IB，集电极电流在集电极电阻Rc 上形成的压降为UC=ICRc。 显然, 晶体管集电极-发射极间的管压降为UCE=UCC-ICRc。 当u i=0 时，放大电路处于静态或叫处于直流工作状态， 这时的基极电流IB、集电极电流IC和集电极发射极电压UCE 用IB 、 ICQ、UCEQ 表示。它们在三极管特性曲线上所确定的点就称为静态工作点，其习惯上用Q 表示。这些电压和电流值都是在无信号输入时的数值，所以叫静态电压和静态电流。 2. 输入交流信号时的工作情况 当在放大器的输入端加入正弦交流信号电压u i 时，信号电压u i 将和静态正偏压UBE 相串连作用于晶体管发射结上，加在发射结上的电压瞬时值为 u BE=UBE+u i 如果选择适当的静态电压值和静态电流值，输入信号电压的幅值又限制在一定范围之内，则在信号的整个周期内，发射结上的电压均能处于输入特性曲线的直线部分，如图 2.1.2(a)，此时基极电流的瞬时值将随 u BE 变化，如图2.1.2(b)。 基极电流iB 由两部分组成, 一个是固定不变的静态基极电流IB；一个是作正弦变化的交流基极电流ib。 iB=IB+ib 由于晶体管的...
