放大电路练习题

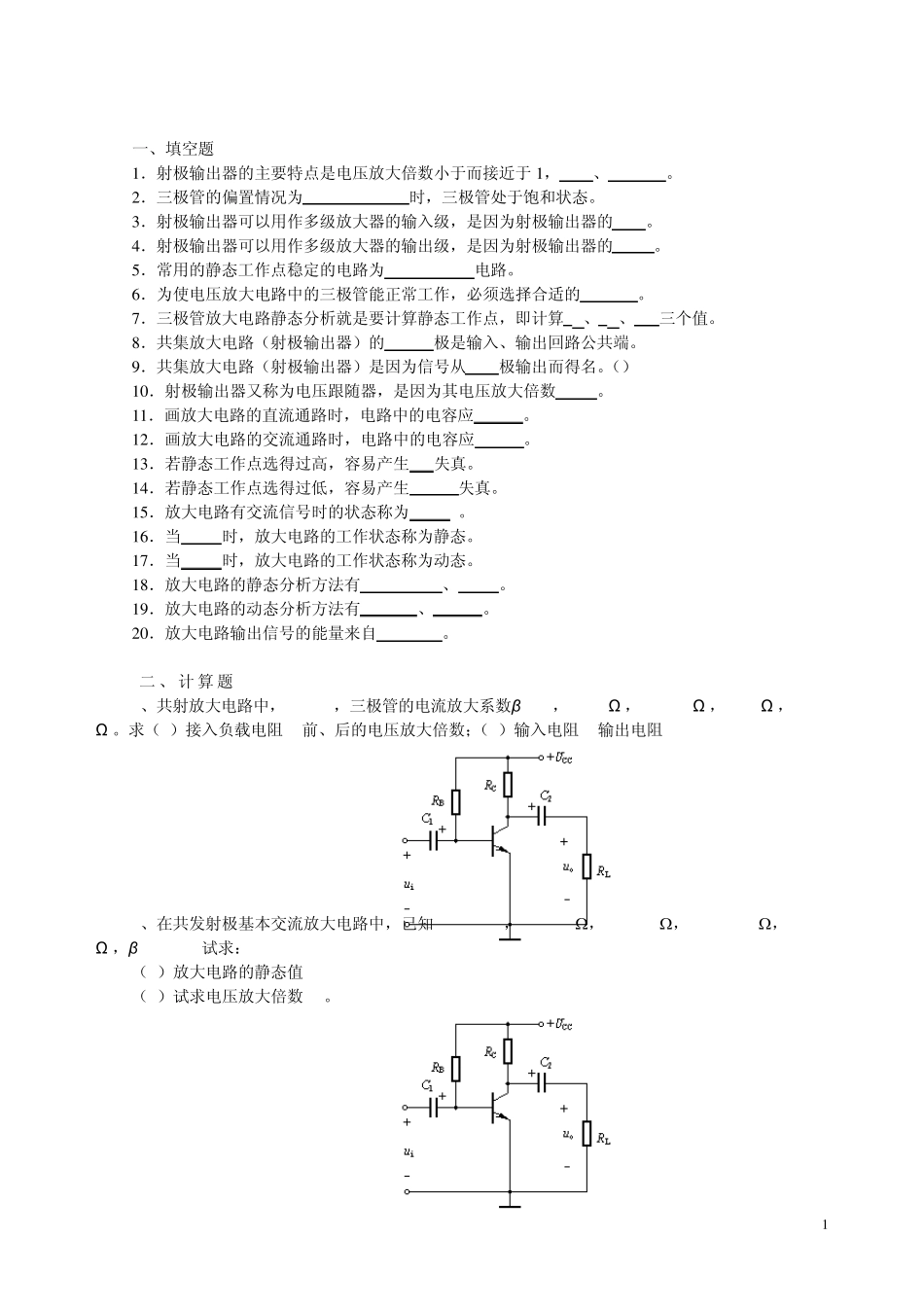

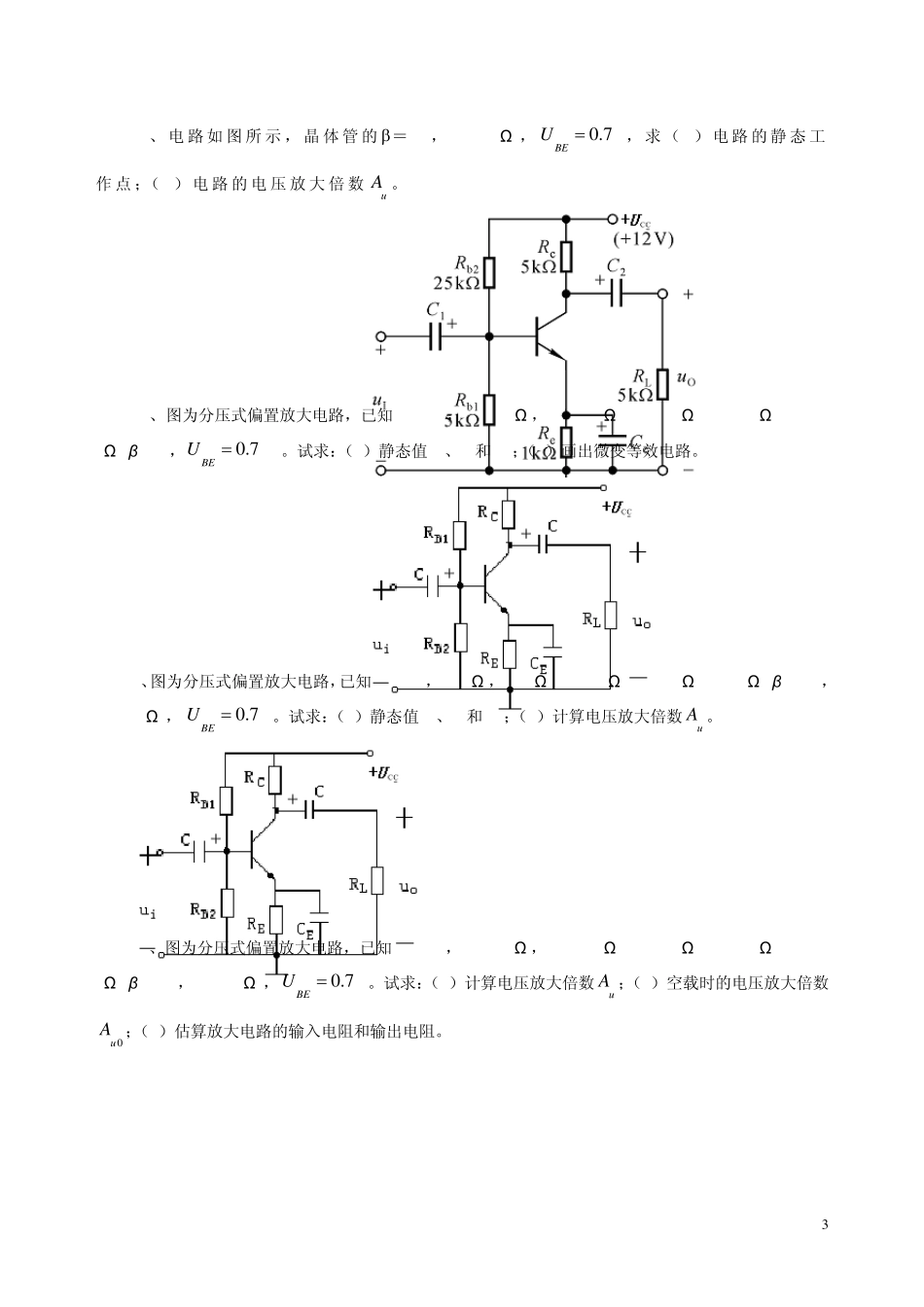

1 一、填空题 1 ．射极输出器的主要特点是电压放大倍数小于而接近于 1 ， 、 。 2 ．三极管的偏置情况为 时，三极管处于饱和状态。 3 ．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 。 4 ．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 。 5 ．常用的静态工作点稳定的电路为 电路。 6 ．为使电压放大电路中的三极管能正常工作，必须选择合适的 。 7 ．三极管放大电路静态分析就是要计算静态工作点，即计算 、 、 三个值。 8 ．共集放大电路（射极输出器）的 极是输入、输出回路公共端。 9 ．共集放大电路（射极输出器）是因为信号从 极输出而得名。（） 1 0 ．射极输出器又称为电压跟随器，是因为其电压放大倍数 。 1 1 ．画放大电路的直流通路时，电路中的电容应 。 1 2 ．画放大电路的交流通路时，电路中的电容应 。 1 3 ．若静态工作点选得过高，容易产生 失真。 1 4 ．若静态工作点选得过低，容易产生 失真。 1 5 ．放大电路有交流信号时的状态称为 。 1 6 ．当 时，放大电路的工作状态称为静态。 1 7 ．当 时，放大电路的工作状态称为动态。 1 8 ．放大电路的静态分析方法有 、 。 1 9 ．放大电路的动态分析方法有 、 。 2 0 ．放大电路输出信号的能量来自 。 二 、 计 算 题 1、共射放大电路中，UCC=12V，三极管的电流放大系数β =40，rbe=1KΩ ，RB=300KΩ ，RC=4KΩ ，RL=4KΩ 。求（1）接入负载电阻 RL前、后的电压放大倍数；（2）输入电阻 ri输出电阻 ro 2、在共发射极基本交流放大电路中，已知 UCC = 12V，RC = 4 k，RL = 4 k，RB = 300 k，rbe=1KΩ ，β =37.5 试求： （1）放大电路的静态值 （2）试求电压放大倍数 Au。 2 3、在图示电路中，已知晶体管的 ＝ 80， rbe＝ 1kΩ ， Ui＝ 20mV； 静态时 UBE＝ 0.7V， UCE＝ 4V， IB＝ 20μ A。 求（1） 电压放大倍数 （ 2） 输入电阻 （ 3） 输出电阻 4.在 图 示 电 路 中 ， 已 知 UCC＝ 12V， 晶 体 管 的 ＝ 100，100BRkΩ 。 求 （ 1） 当iU ＝ 0V时 ， 测 得 UBE＝ 0.7V， 若 要 基 极 电 流 IB＝ 20μ A， 则BR 和 RW之 和RB等 于 多 少 ？ 而 若 测 得 UCE＝ 6V， 则 Rc等 于 多 少 ？ （ 2） 若 测 得 输 入 电 压...
