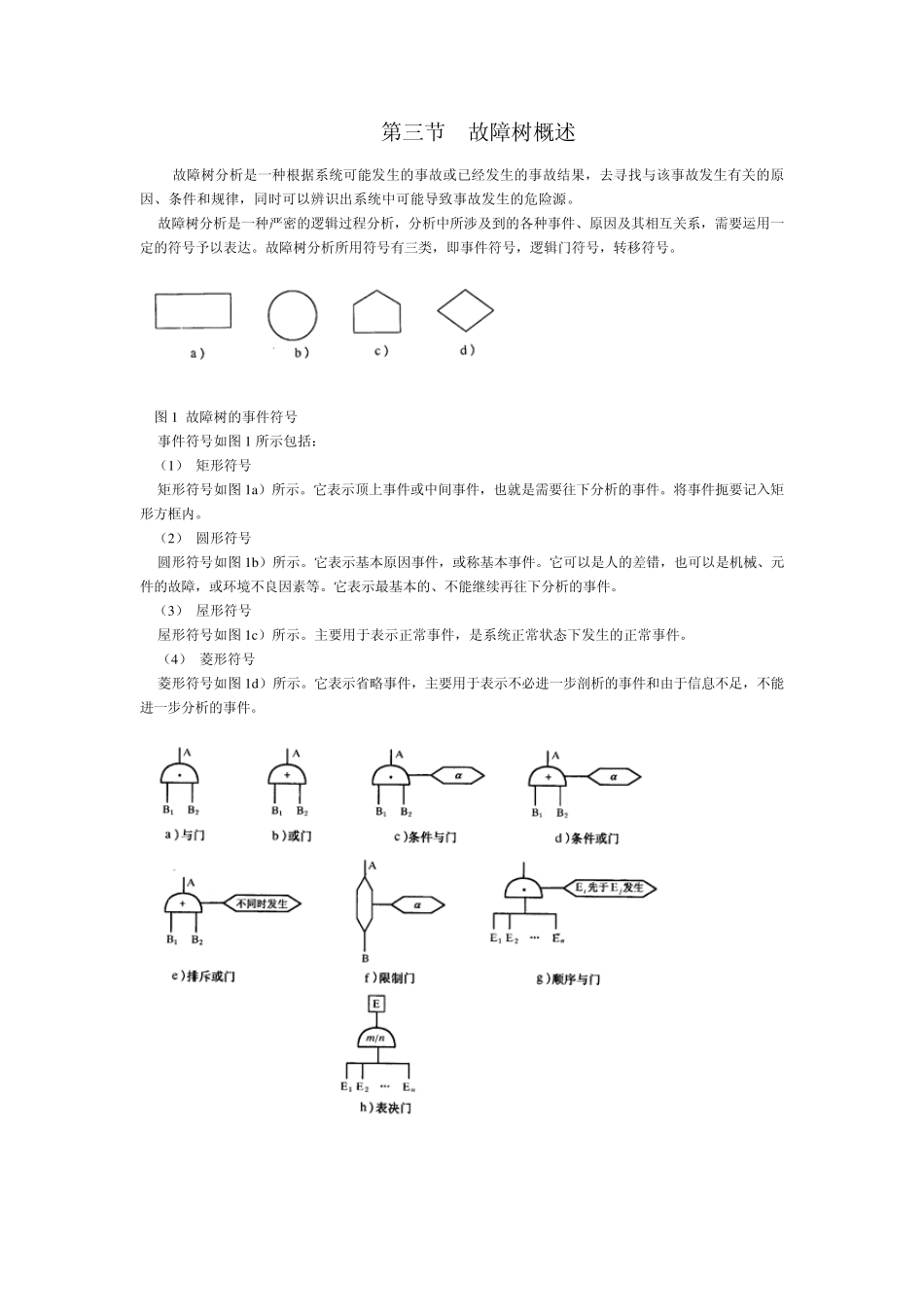

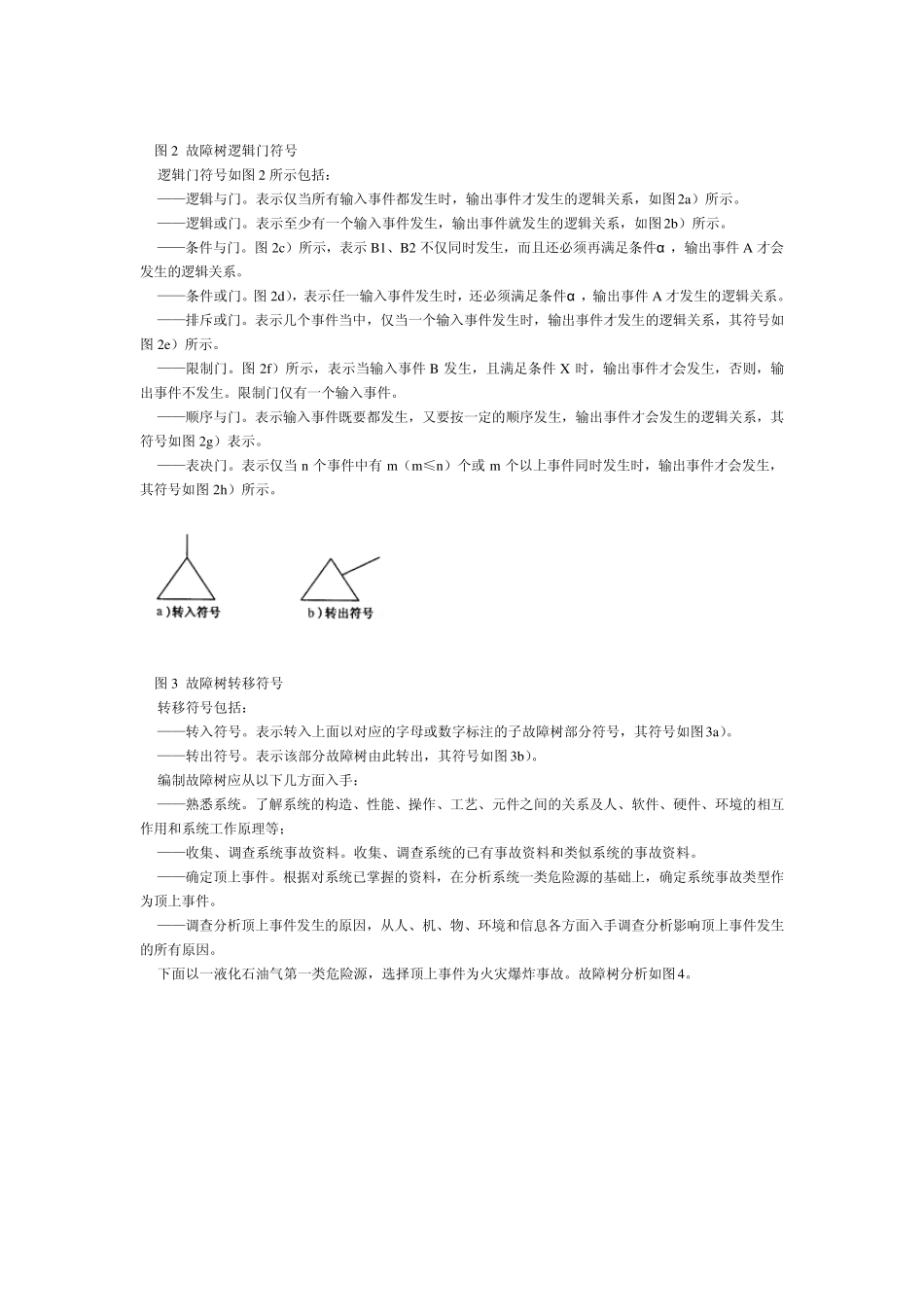

第三节 故障树概述 故障树分析是一种根据系统可能发生的事故或已经发生的事故结果，去寻找与该事故发生有关的原因、条件和规律，同时可以辨识出系统中可能导致事故发生的危险源。 故障树分析是一种严密的逻辑过程分析，分析中所涉及到的各种事件、原因及其相互关系，需要运用一定的符号予以表达。故障树分析所用符号有三类，即事件符号，逻辑门符号，转移符号。 图 1 故障树的事件符号 事件符号如图 1 所示包括： （1） 矩形符号 矩形符号如图 1a）所示。它表示顶上事件或中间事件，也就是需要往下分析的事件。将事件扼要记入矩形方框内。 （2） 圆形符号 圆形符号如图 1b）所示。它表示基本原因事件，或称基本事件。它可以是人的差错，也可以是机械、元件的故障，或环境不良因素等。它表示最基本的、不能继续再往下分析的事件。 （3） 屋形符号 屋形符号如图 1c）所示。主要用于表示正常事件，是系统正常状态下发生的正常事件。 （4） 菱形符号 菱形符号如图 1d）所示。它表示省略事件，主要用于表示不必进一步剖析的事件和由于信息不足，不能进一步分析的事件。 图2 故障树逻辑门符号 逻辑门符号如图2 所示包括： ——逻辑与门。表示仅当所有输入事件都发生时，输出事件才发生的逻辑关系，如图2a）所示。 ——逻辑或门。表示至少有一个输入事件发生，输出事件就发生的逻辑关系，如图2b）所示。 ——条件与门。图2c）所示，表示B1、B2 不仅同时发生，而且还必须再满足条件α ，输出事件 A 才会发生的逻辑关系。 ——条件或门。图2d），表示任一输入事件发生时，还必须满足条件α ，输出事件 A 才发生的逻辑关系。 ——排斥或门。表示几个事件当中，仅当一个输入事件发生时，输出事件才发生的逻辑关系，其符号如图2e）所示。 ——限制门。图2f）所示，表示当输入事件 B 发生，且满足条件 X 时，输出事件才会发生，否则，输出事件不发生。限制门仅有一个输入事件。 ——顺序与门。表示输入事件既要都发生，又要按一定的顺序发生，输出事件才会发生的逻辑关系，其符号如图2g）表示。 ——表决门。表示仅当 n个事件中有 m（m≤n）个或 m 个以上事件同时发生时，输出事件才会发生，其符号如图2h）所示。 图3 故障树转移符号 转移符号包括： ——转入符号。表示转入上面以对应的字母或数字标注的子故障树部分符号，其符号如图3a）。 ——转出符号。表示该部分故障树由此转出，其符号如图3b）...
