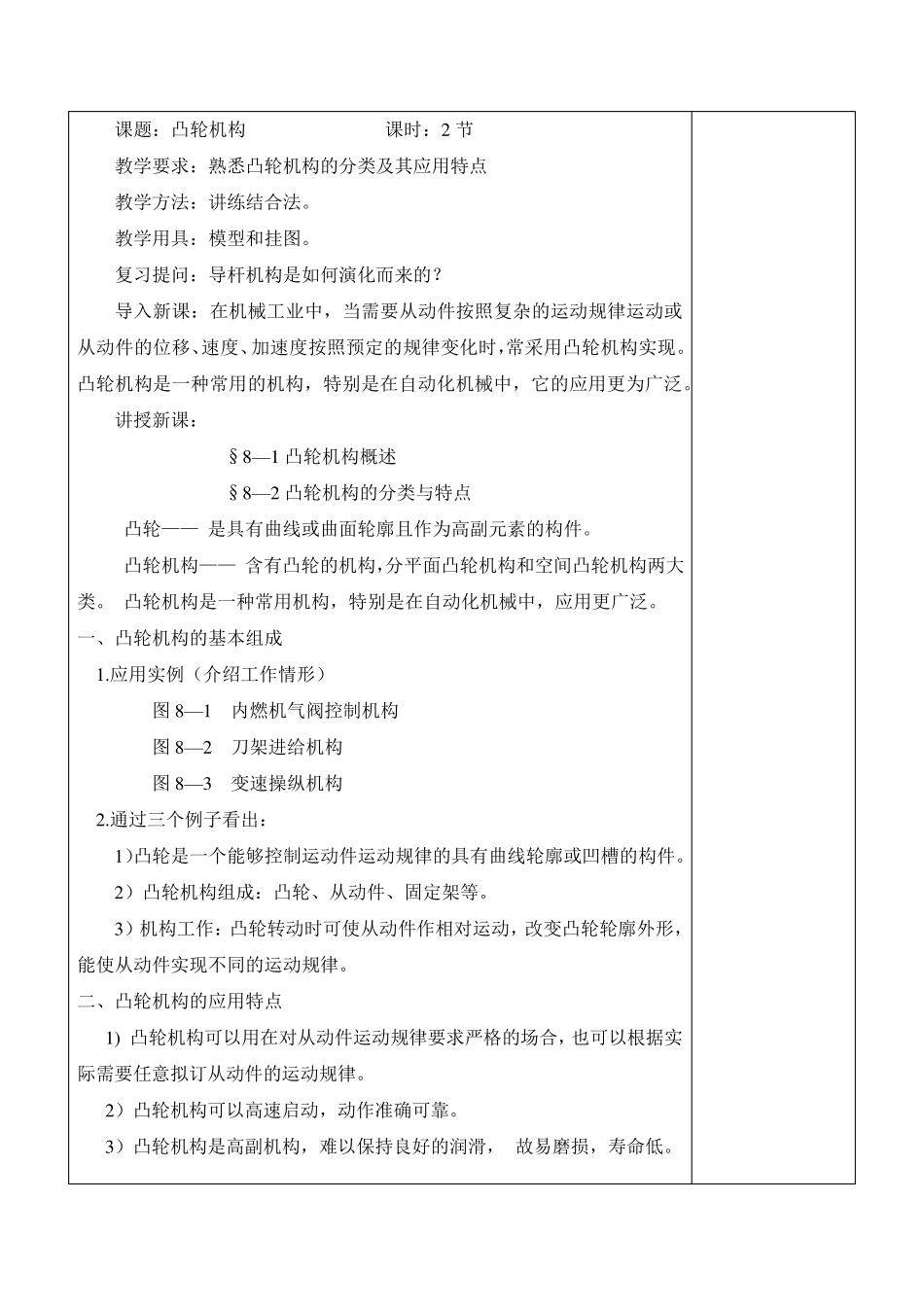

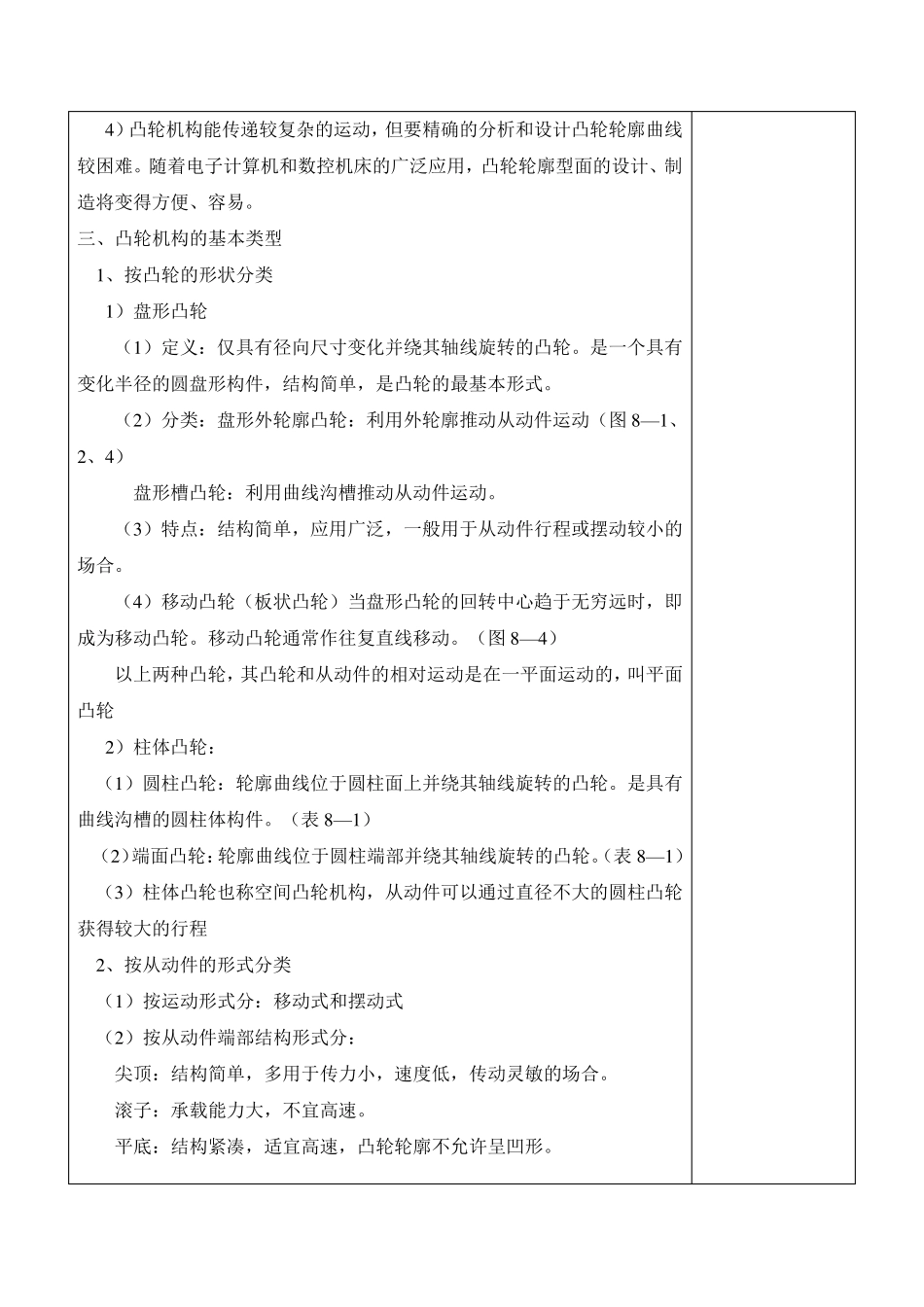

课题：凸轮机构 课时：2 节 教学要求：熟悉凸轮机构的分类及其应用特点 教学方法：讲练结合法。 教学用具：模型和挂图。 复习提问：导杆机构是如何演化而来的？ 导入新课：在机械工业中，当需要从动件按照复杂的运动规律运动或从动件的位移、速度、加速度按照预定的规律变化时，常采用凸轮机构实现。凸轮机构是一种常用的机构，特别是在自动化机械中，它的应用更为广泛。 讲授新课： §8 —1 凸轮机构概述 §8 —2 凸轮机构的分类与特点 凸轮—— 是具有曲线或曲面轮廓且作为高副元素的构件。 凸轮机构—— 含有凸轮的机构，分平面凸轮机构和空间凸轮机构两大类。 凸轮机构是一种常用机构，特别是在自动化机械中，应用更广泛。 一、凸轮机构的基本组成 1 .应用实例（介绍工作情形） 图8 —1 内燃机气阀控制机构 图8 —2 刀架进给机构 图8 —3 变速操纵机构 2 .通过三个例子看出： 1 ）凸轮是一个能够控制运动件运动规律的具有曲线轮廓或凹槽的构件。 2 ）凸轮机构组成：凸轮、从动件、固定架等。 3 ）机构工作：凸轮转动时可使从动件作相对运动，改变凸轮轮廓外形，能使从动件实现不同的运动规律。 二、凸轮机构的应用特点 1 ) 凸轮机构可以用在对从动件运动规律要求严格的场合，也可以根据实际需要任意拟订从动件的运动规律。 2 ）凸轮机构可以高速启动，动作准确可靠。 3 ）凸轮机构是高副机构，难以保持良好的润滑， 故易磨损，寿命低。 4 ）凸轮机构能传递较复杂的运动，但要精确的分析和设计凸轮轮廓曲线较困难。随着电子计算机和数控机床的广泛应用，凸轮轮廓型面的设计、制造将变得方便、容易。 三、凸轮机构的基本类型 1 、按凸轮的形状分类 1 ）盘形凸轮 （1 ）定义：仅具有径向尺寸变化并绕其轴线旋转的凸轮。是一个具有变化半径的圆盘形构件，结构简单，是凸轮的最基本形式。 （2 ）分类：盘形外轮廓凸轮：利用外轮廓推动从动件运动（图 8 —1 、2 、4 ） 盘形槽凸轮：利用曲线沟槽推动从动件运动。 （3 ）特点：结构简单，应用广泛，一般用于从动件行程或摆动较小的场合。 （4 ）移动凸轮（板状凸轮）当盘形凸轮的回转中心趋于无穷远时，即成为移动凸轮。移动凸轮通常作往复直线移动。（图 8 —4 ） 以上两种凸轮，其凸轮和从动件的相对运动是在一平面运动的，叫平面凸轮 2 ）柱体凸轮： （1 ）圆柱凸轮：轮廓曲线位于圆柱面上并绕其轴线旋转的凸轮。是...
