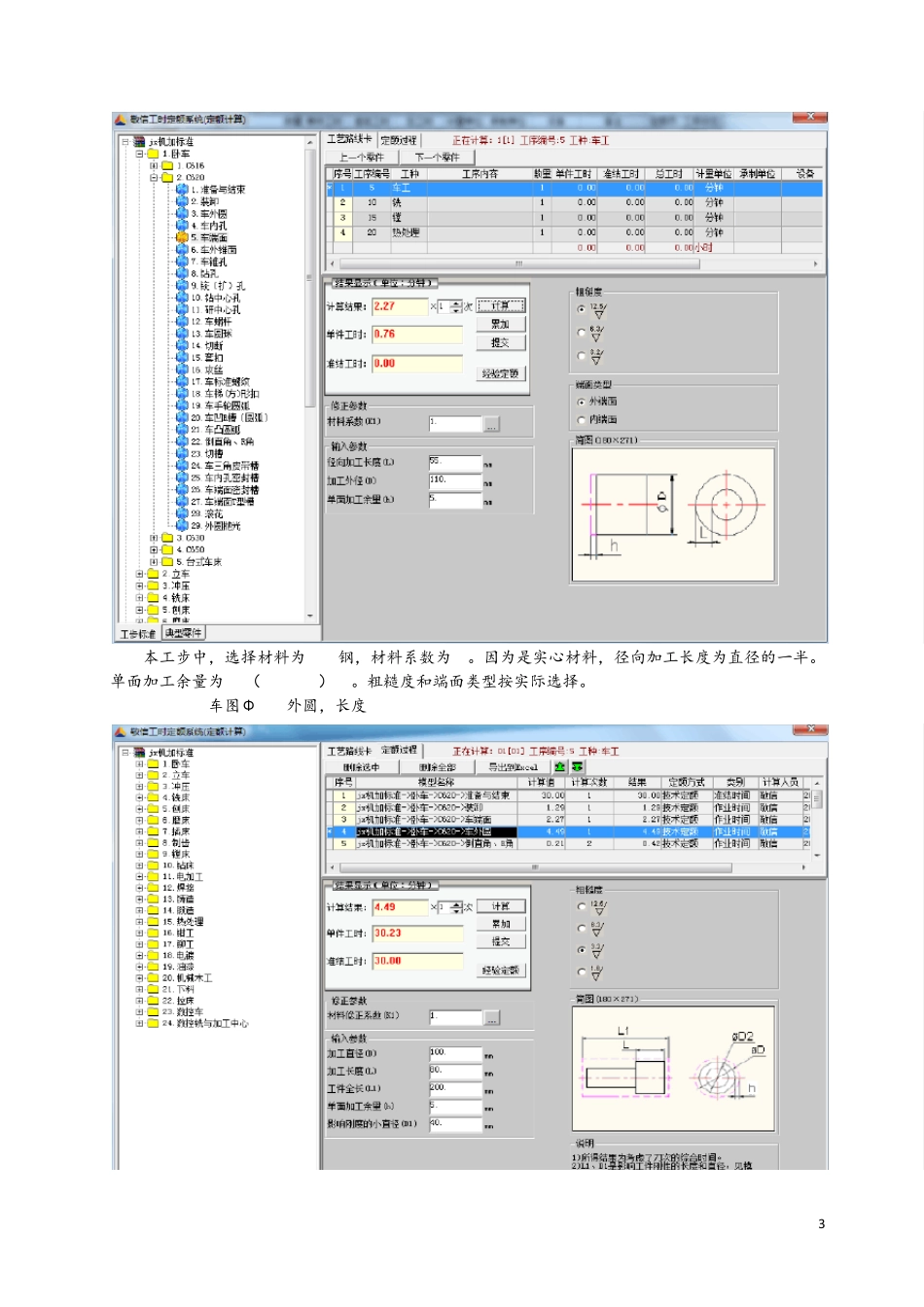

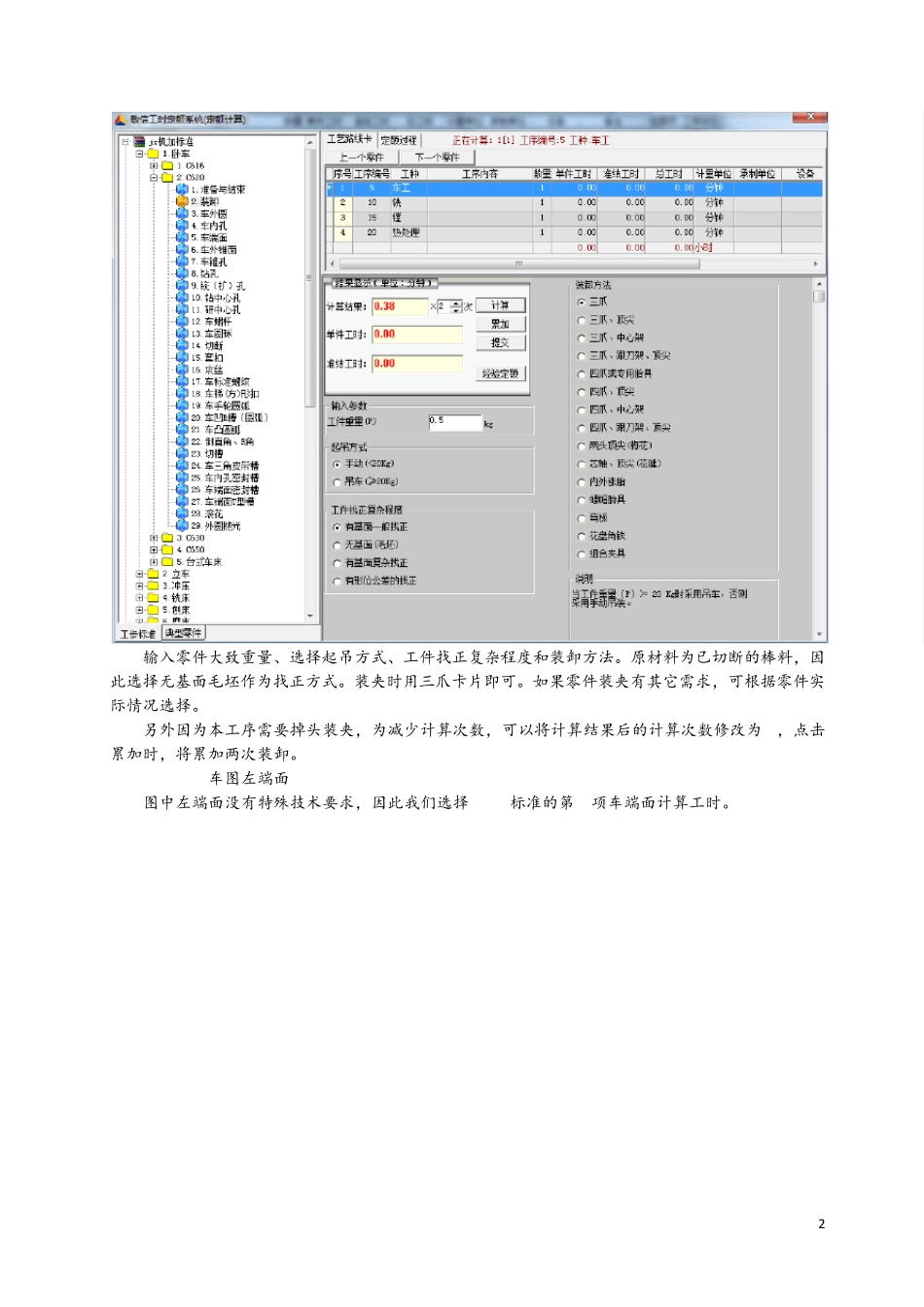

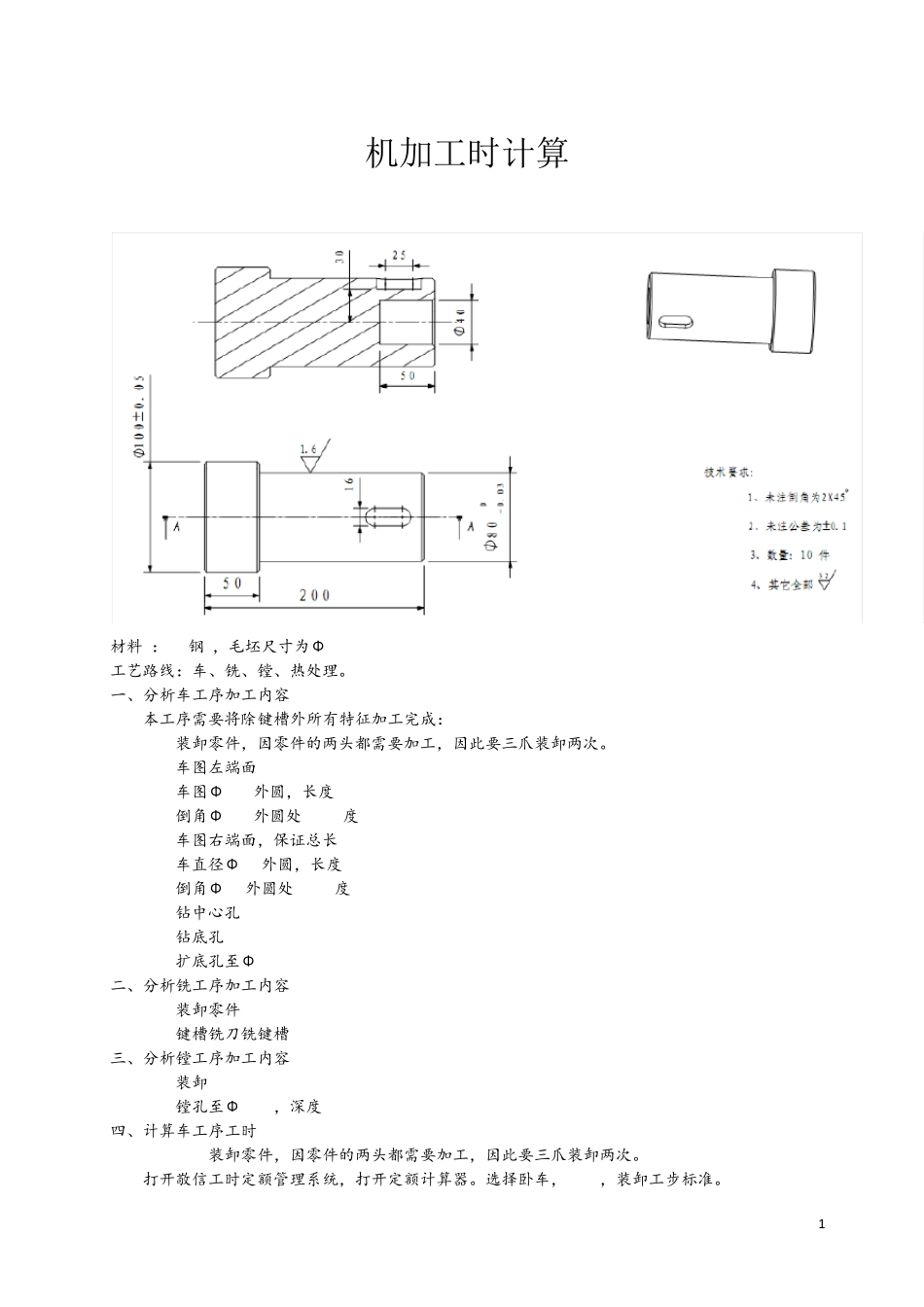

1 机加工时计算 材料 :45钢 ,毛坯尺寸为Φ110x210 工艺路线:车、铣、镗、热处理。 一、分析车工序加工内容 本工序需要将除键槽外所有特征加工完成: 1. 装卸零件,因零件的两头都需要加工,因此要三爪装卸两次。 2. 车图左端面 3. 车图Φ100外圆,长度 55 4. 倒角Φ100外圆处 2*45度 5. 车图右端面,保证总长 200 6. 车直径Φ80外圆,长度 150 7. 倒角Φ80外圆处 2*45度 8. 钻中心孔 9. 钻底孔 10. 扩底孔至Φ38mm 二、分析铣工序加工内容 1. 装卸零件 2. 键槽铣刀铣键槽 三、分析镗工序加工内容 3. 装卸 4. 镗孔至Φ40mm,深度 50 四、计算车工序工时 1. 装卸零件,因零件的两头都需要加工,因此要三爪装卸两次。 打开敬信工时定额管理系统,打开定额计算器。选择卧车,C620,装卸工步标准。 2 输入零件大致重量、选择起吊方式、工件找正复杂程度和装卸方法。原材料为已切断的棒料,因此选择无基面毛坯作为找正方式。装夹时用三爪卡片即可。如果零件装夹有其它需求,可根据零件实际情况选择。 另外因为本工序需要掉头装夹,为减少计算次数,可以将计算结果后的计算次数修改为 2,点击累加时,将累加两次装卸。 2. 车图左端面 图中左端面没有特殊技术要求,因此我们选择 C620标准的第 5项车端面计算工时。 3 本工步中,选择材料为45#钢,材料系数为1。因为是实心材料,径向加工长度为直径的一半。单面加工余量为5=(210-200)/2。粗糙度和端面类型按实际选择。 3. 车图Φ100外圆,长度55 4 4. 倒角Φ100外圆处 2*45度 5. 车图右端面,保证总长 200 6. 车直径Φ80外圆,长度 150 5 7. 倒角Φ80外圆处 2*45度 8. 钻中心孔 6 9. 钻底孔 10. 扩底孔至Φ38mm 7 11. 准结时间 在单件小批量的生产模式中,准结时间通常占据工时不小的份额。因此我们必须将准结时间计算在内。敬信工时定额管了系统也提供各个工种的准结时间计算功能。 使用方法是选择对应工种下的准结工步标准,如下图,输入C620准结标准要求的复杂程度选项。此处我们选择“简单”。 五、计算铣工序工时 1. 准结 8 铣床的准结时间比车床的更复杂一些,原因是铣床的各种装夹方式更加复杂,需要准备或者调整的工夹具远比车床更多。 2. 装卸 3. 铣键槽 使用到的标准是jx机加标准->铣床->键槽铣刀铣键槽(X52、X53、X62W、X63W) 9 六、计算镗工序工时 1. 准结 2. 装卸 10 3. 镗孔...
