机械制图(CAD)实训报告

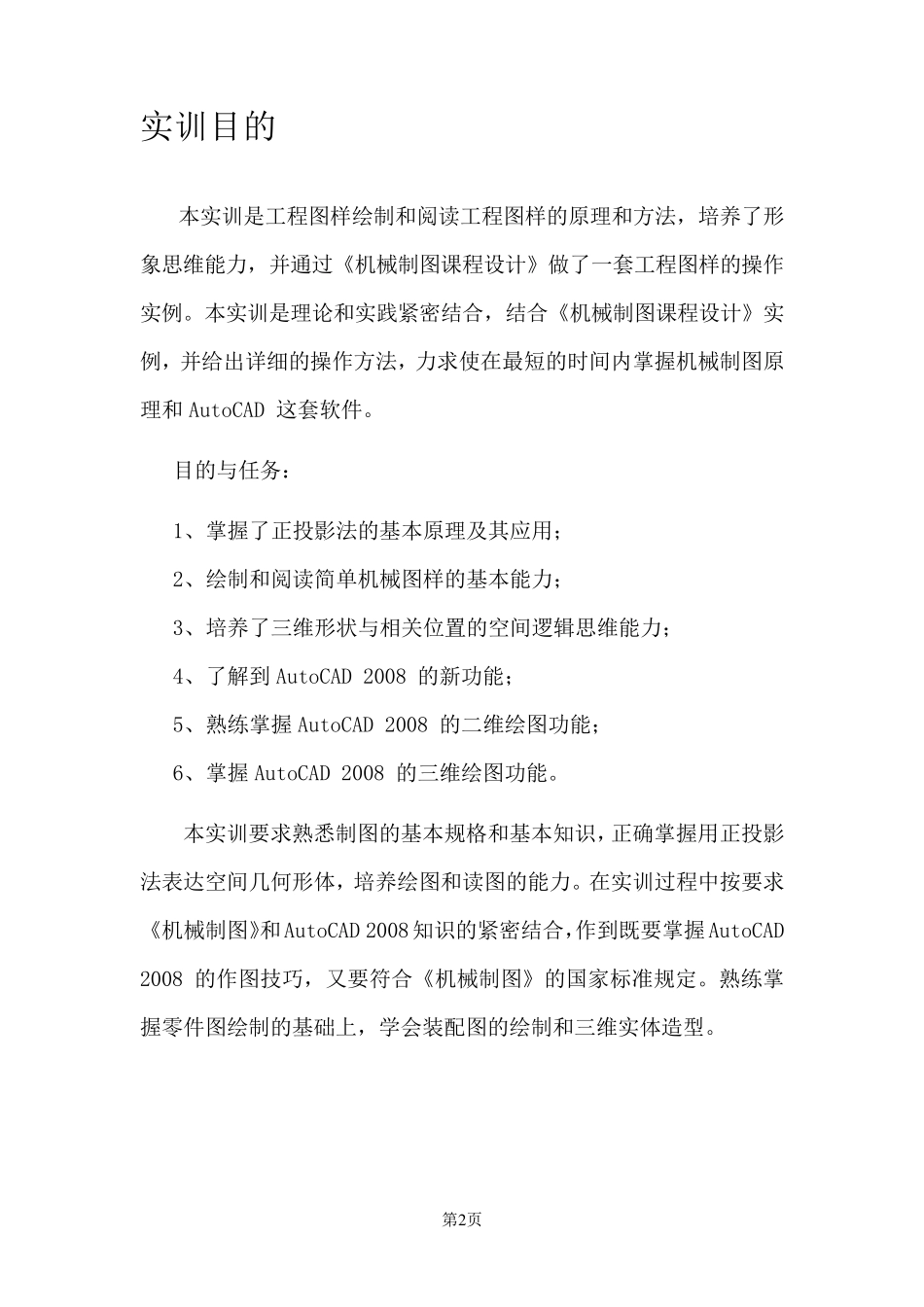

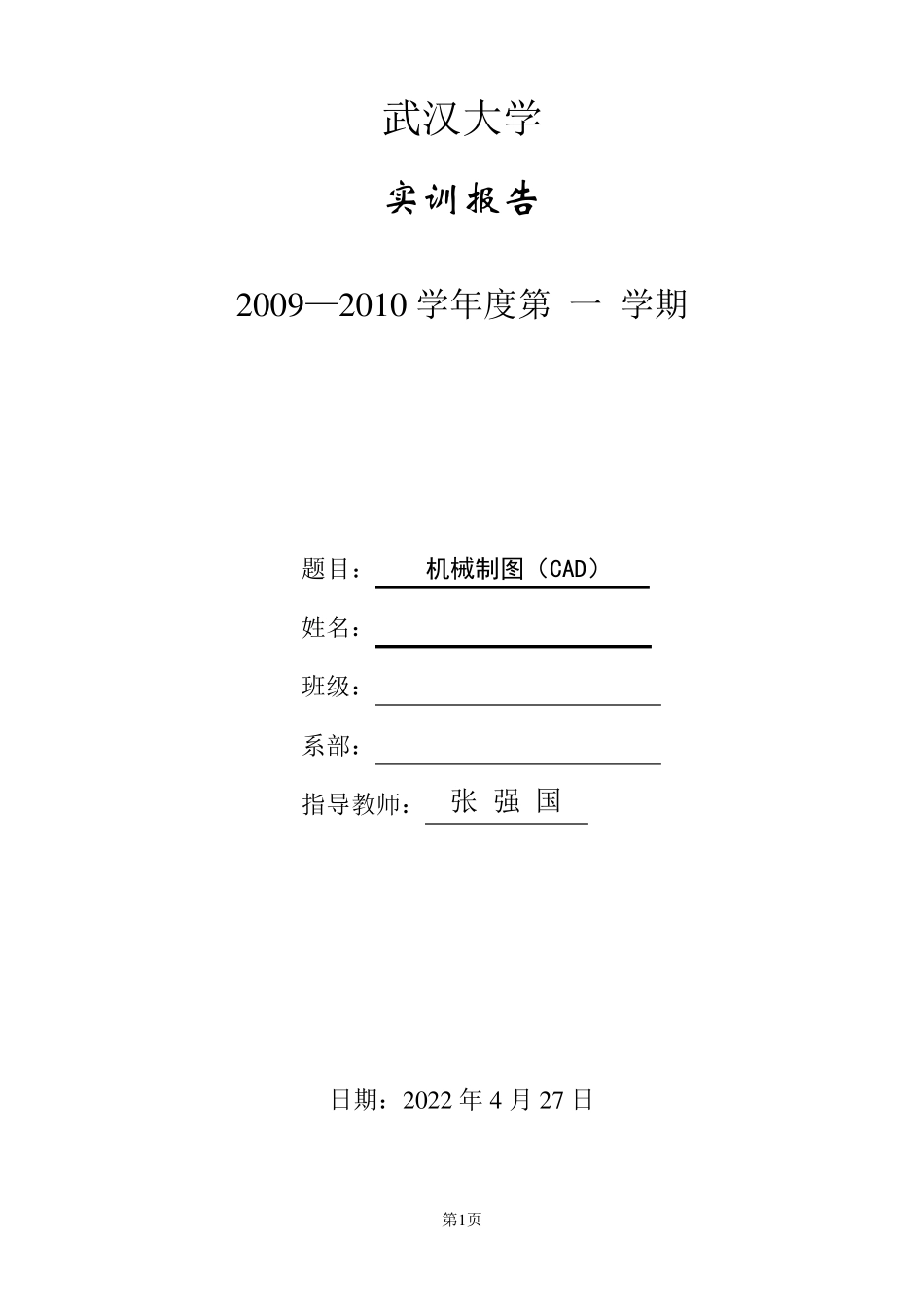

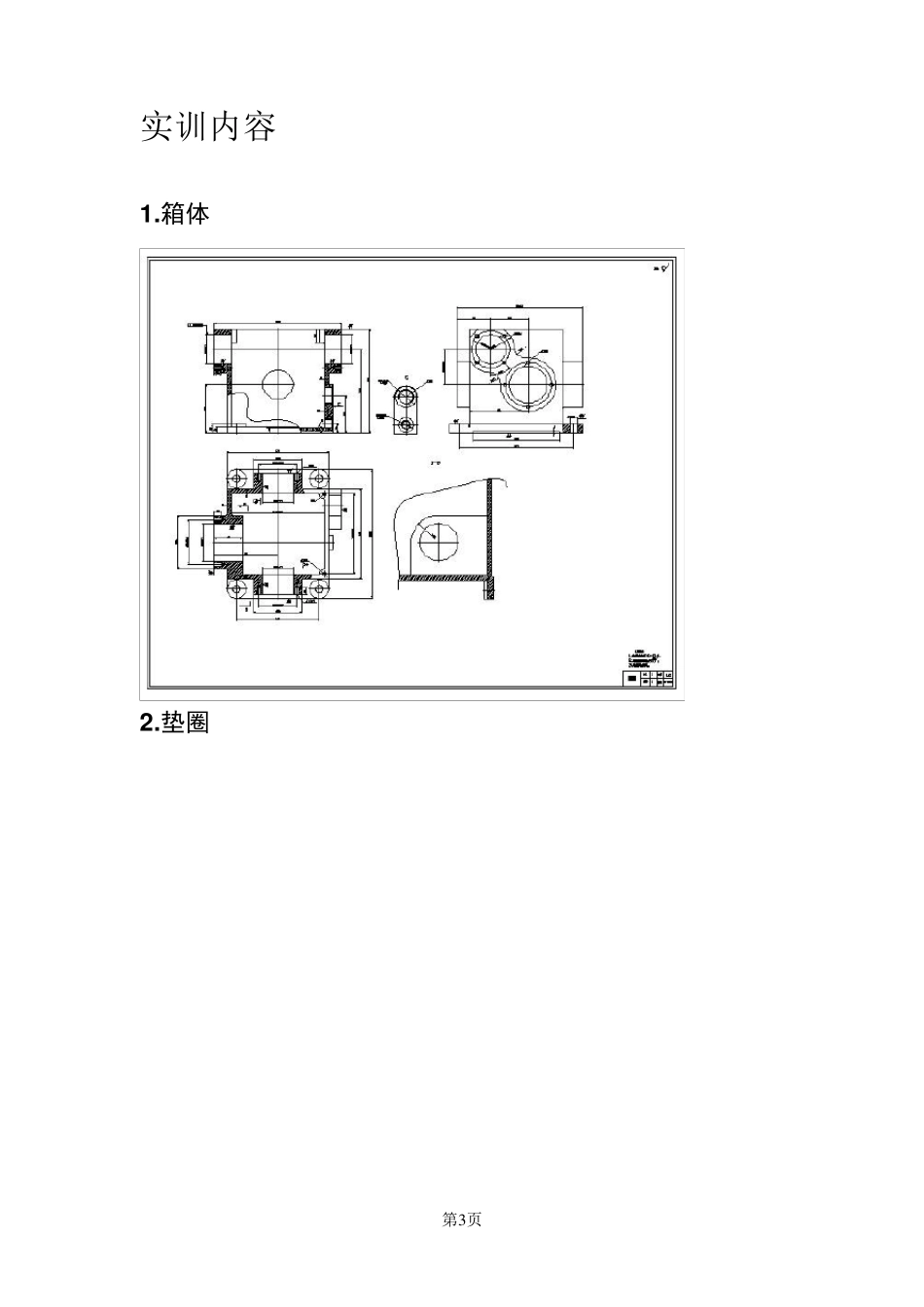

第1 页 武汉大学 实 训 报 告 2 0 0 9 —2 0 1 0 学年度第 一 学期 题目： 机械制图（CAD） 姓名： 班级： 系部： 指导教师： 张 强 国 日期：2 0 2 2 年 4 月 2 7 日 第2 页 实训目的 本实训是工程图样绘制和阅读工程图样的原理和方法，培养了形象思维能力，并通过《机械制图课程设计》做了一套工程图样的操作实例。本实训是理论和实践紧密结合，结合《机械制图课程设计》实例，并给出详细的操作方法，力求使在最短的时间内掌握机械制图原理和AutoCAD 这套软件。 目的与任务： 1、掌握了正投影法的基本原理及其应用； 2、绘制和阅读简单机械图样的基本能力； 3、培养了三维形状与相关位置的空间逻辑思维能力； 4、了解到 AutoCAD 2008 的新功能； 5、熟练掌握AutoCAD 2008 的二维绘图功能； 6、掌握AutoCAD 2008 的三维绘图功能。 本实训要求熟悉制图的基本规格和基本知识，正确掌握用正投影法表达空间几何形体，培养绘图和读图的能力。在实训过程中按要求《机械制图》和AutoCAD 2008知识的紧密结合，作到既要掌握AutoCAD 2008 的作图技巧，又要符合《机械制图》的国家标准规定。熟练掌握零件图绘制的基础上，学会装配图的绘制和三维实体造型。 第3 页 实训内容 1 .箱体 2 .垫圈 第4 页 3 .直齿轮 4 .左上端盖 第5 页 5 .管套 6 .左下端盖 第6 页 7 .衬套 8 .压碗 第7 页 9 .圆锥齿轮轴 1 0 .垫圈 第8 页 1 1 .前端盖 1 2 .大圆锥齿轮 第9 页 1 3 .小圆锥齿轮 1 4 .箱盖 第1 0 页 1 5 .顶端盖 1 6 .挡环 1 7 .通气器 第1 1 页 1 8 .垫圈 1 9 .垫圈 第1 2 页 2 0 .长轴 2 1 .三角皮带轮 第1 3 页 2 2 .右端盖 2 3 .后端盖 第1 4 页 2 4 .蜗轮 2 5 .蜗杆轴 第1 5 页 总结 通过此次实训，我详细了解到一个真实零件的绘制过程，对于看图和绘图的技巧得到了进一步的熟练。本次实训复习了很多我以前学过的知识，对我以前学过的一些知识又做了一次练习，发现自己很多的知识没有运用熟练。还有我们这次实训内容较多，时间较短，发现自己绘图的速度很慢，以后一定要要多多练习争取在以后的学习和工作中出色的完成任务。虽然我已经很好的完成了实训，但是我觉得本次实训虽然比我们平时的作业困难了一点，但是这并不能说明我们就可以胜任某项制图工作，因为我们这次实训的内容基本上是在...
