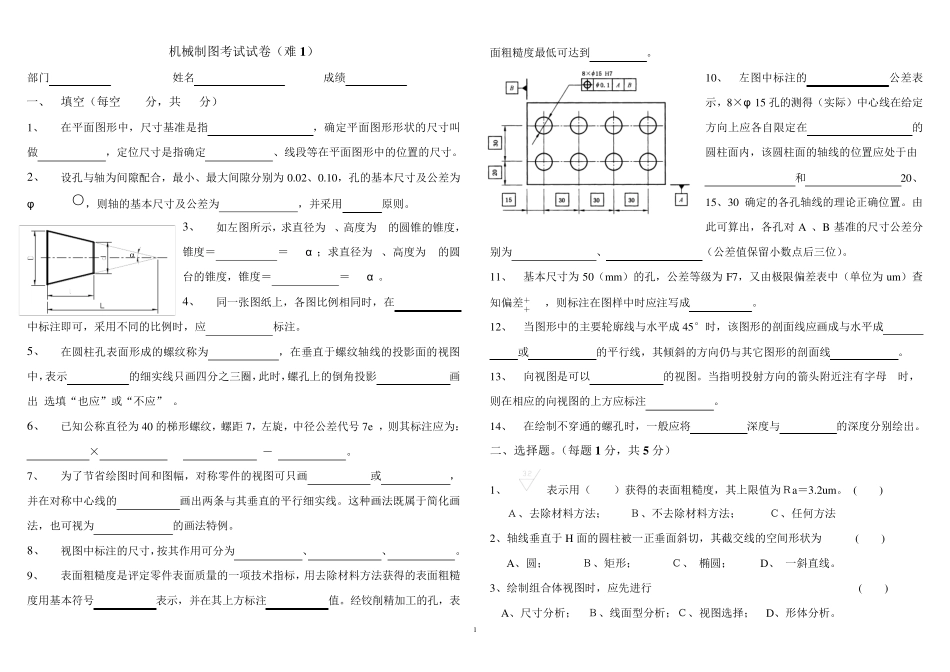

1 机械制图考试试卷（难 1 ） 部门 姓名 成绩 一、 填空（每空 0.5分，共 20分） 1、 在平面图形中，尺寸基准是指 ，确定平面图形形状的尺寸叫做 ，定位尺寸是指确定 、线段等在平面图形中的位置的尺寸。 2、 设孔与轴为间隙配合，最小、最大间隙分别为 0.02、0.10，孔的基本尺寸及公差为φ 20+0.05 0 ○E，则轴的基本尺寸及公差为 ，并采用 原则。 3、 如左图所示，求直径为 D、高度为 L的圆锥的锥度，锥度＝ ＝2tgα ；求直径为 D、高度为 l的圆台的锥度，锥度＝ ＝2tgα 。 4、 同一张图纸上，各图比例相同时，在 中标注即可，采用不同的比例时，应 标注。 5、 在圆柱孔表面形成的螺纹称为 ，在垂直于螺纹轴线的投影面的视图中，表示 的细实线只画四分之三圈，此时，螺孔上的倒角投影 画出(选填“也应”或“不应”)。 6、 已知公称直径为 40 的梯形螺纹，螺距7，左旋，中径公差代号7e ，则其标注应为： × － 。 7、 为了节省绘图时间和图幅，对称零件的视图可只画 或 ，并在对称中心线的 画出两条与其垂直的平行细实线。这种画法既属于简化画法，也可视为 的画法特例。 8、 视图中标注的尺寸，按其作用可分为 、 、 。 9、 表面粗糙度是评定零件表面质量的一项技术指标，用去除材料方法获得的表面粗糙度用基本符号 表示，并在其上方标注 值。经铰削精加工的孔，表面粗糙度最低可达到 。 10、 左图中标注的 公差表示，8×φ 15 孔的测得（实际）中心线在给定方向上应各自限定在 的圆柱面内，该圆柱面的轴线的位置应处于由 和 20、15、30 确定的各孔轴线的理论正确位置。由此可算出，各孔对A 、B 基准的尺寸公差分别为 、 （公差值保留小数点后三位）。 11、 基本尺寸为 50（mm）的孔，公差等级为 F7，又由极限偏差表中（单位为 um）查知偏差＋ 60 ＋30，则标注在图样中时应注写成 。 12、 当图形中的主要轮廓线与水平成 45°时，该图形的剖面线应画成与水平成 或 的平行线，其倾斜的方向仍与其它图形的剖面线 。 13、 向视图是可以 的视图。当指明投射方向的箭头附近注有字母 A时，则在相应的向视图的上方应标注 。 14、 在绘制不穿通的螺孔时，一般应将 深度与 的深度分别绘出。 二、选择题。（每题 1 分，共 5 分） 1、 表示用（ ）获得的表面粗糙度，其上限值为Ｒa＝3.2um。 ( ) Ａ、去除材料方法； Ｂ、不去除材料方法...
