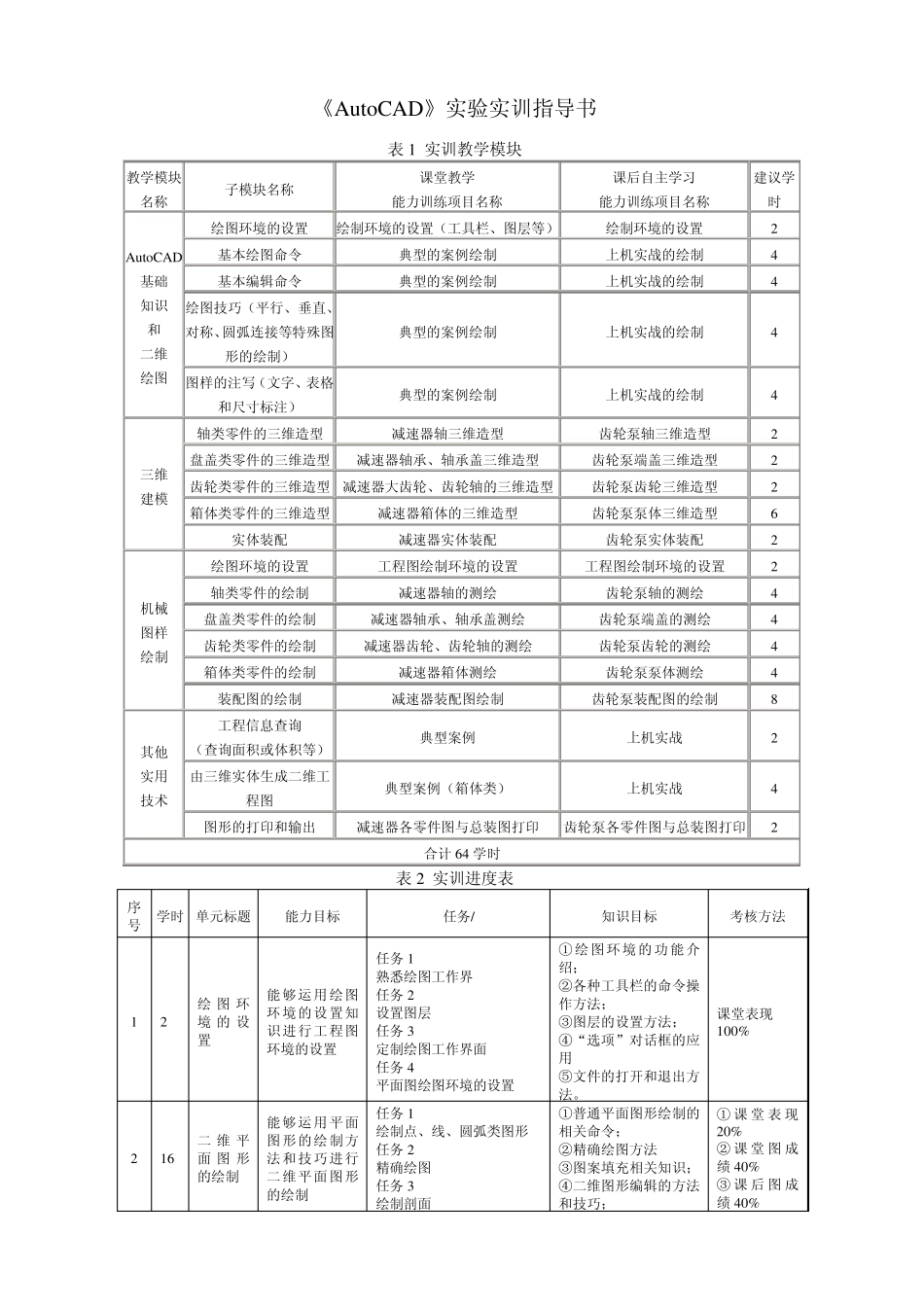

《Au toCAD》实验实训指导书 表 1 实训教学模块 教学模块名称 子模块名称 课堂教学 能力训练项目名称 课后自主学习 能力训练项目名称 建议学时 Au toCAD基础 知识 和 二维 绘图 绘图环境的设置 绘制环境的设置（工具栏、图层等） 绘制环境的设置 2 基本绘图命令 典型的案例绘制 上机实战的绘制 4 基本编辑命令 典型的案例绘制 上机实战的绘制 4 绘图技巧（平行、垂直、对称、圆弧连接等特殊图形的绘制） 典型的案例绘制 上机实战的绘制 4 图样的注写（文字、表格和尺寸标注） 典型的案例绘制 上机实战的绘制 4 三维 建模 轴类零件的三维造型 减速器轴三维造型 齿轮泵轴三维造型 2 盘盖类零件的三维造型 减速器轴承、轴承盖三维造型 齿轮泵端盖三维造型 2 齿轮类零件的三维造型 减速器大齿轮、齿轮轴的三维造型 齿轮泵齿轮三维造型 2 箱体类零件的三维造型 减速器箱体的三维造型 齿轮泵泵体三维造型 6 实体装配 减速器实体装配 齿轮泵实体装配 2 机械 图样 绘制 绘图环境的设置 工程图绘制环境的设置 工程图绘制环境的设置 2 轴类零件的绘制 减速器轴的测绘 齿轮泵轴的测绘 4 盘盖类零件的绘制 减速器轴承、轴承盖测绘 齿轮泵端盖的测绘 4 齿轮类零件的绘制 减速器齿轮、齿轮轴的测绘 齿轮泵齿轮的测绘 4 箱体类零件的绘制 减速器箱体测绘 齿轮泵泵体测绘 4 装配图的绘制 减速器装配图绘制 齿轮泵装配图的绘制 8 其他 实用 技术 工程信息查询 （查询面积或体积等） 典型案例 上机实战 2 由三维实体生成二维工程图 典型案例（箱体类） 上机实战 4 图形的打印和输出 减速器各零件图与总装图打印 齿轮泵各零件图与总装图打印 2 合计64 学时 表 2 实训进度表 序号 学时 单元标题 能力目标 任务/ 知识目标 考核方法 1 2 绘 图 环境 的 设置 能够运用绘图环境的设置知识进行工程图环境的设置 任务1 熟悉绘图工作界 任务2 设置图层 任务3 定制绘图工作界面 任务4 平面图绘图环境的设置 ①绘图环境的功能介绍； ②各种工具栏的命令操作方法； ③图层的设置方法； ④“选项”对话框的应用 ⑤文件的打开和退出方法。 课堂表现 100% 2 16 二 维 平面 图 形的绘制 能够运用平面图形的绘制方法和技巧进行二维平面图形的绘制 任务1 绘制点、线、圆弧类图形 任务2 精确绘图 任务3 绘制剖面 ①普通平面...
