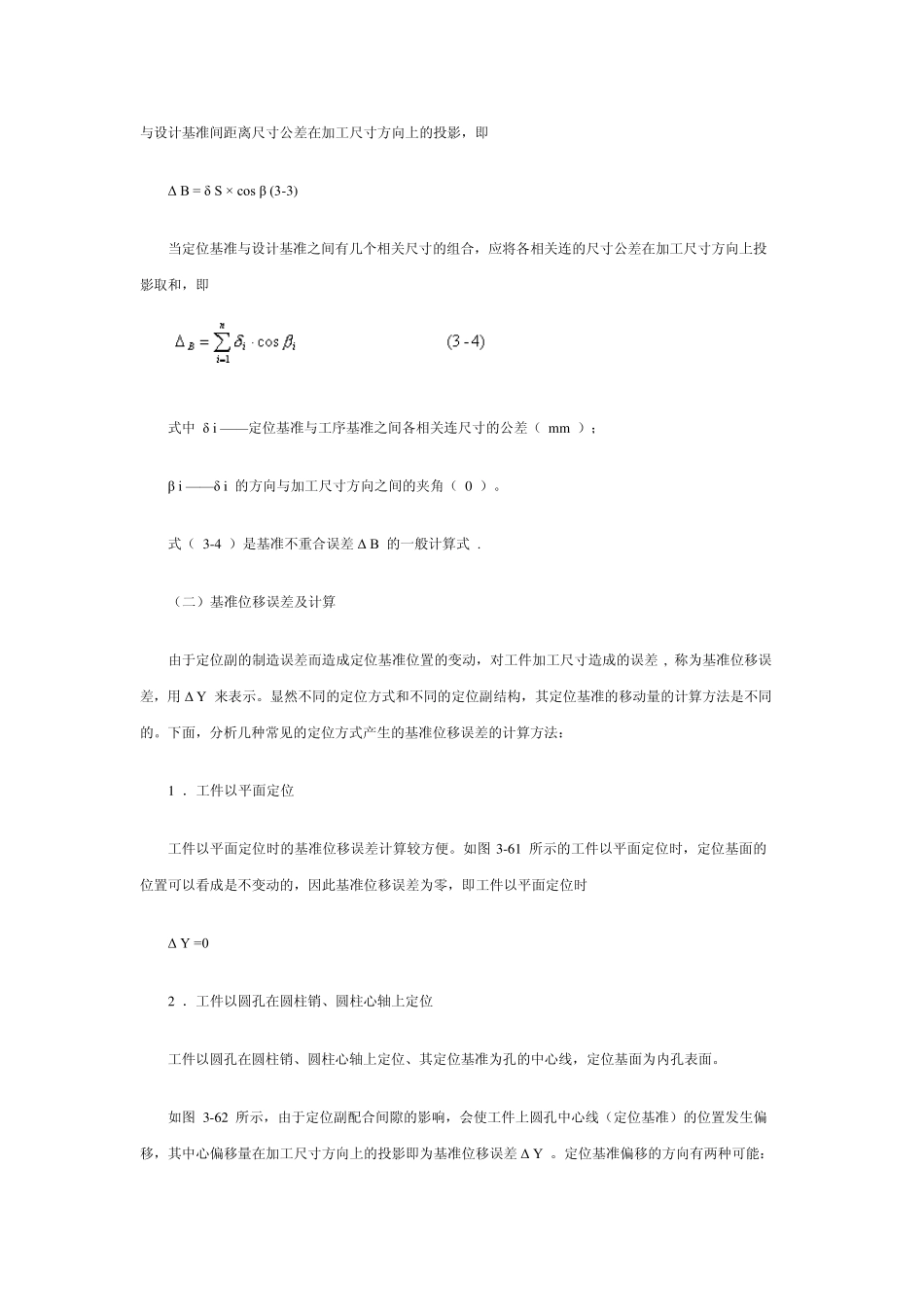

机械加工定位误差分析及菱形销设计 如前所述，为保证工件的加工精度，工件加工前必须正确的定位。所谓正确的定位，除应限制必要的自由度、正确地选择定位基准和定位元件之外，还应使选择的定位方式所产生的误差在工件允许的误差范围以内。本节即是定量地分析计算定位方式所产生的定位误差，以确定所选择的定位方式是否合理。 使用夹具时造成工件加工误差的因素包括如下四个方面： （ 1 ）与工件在夹具上定位有关的误差，称为定位误差Δ D ； （ 2 ）与夹具在机床上安装有关的误差，称为安装误差Δ A ； （ 3 ）与刀具同夹具定位元件有关的误差，称为调整误差Δ T ； （ 4 ）与加工过程有关的误差，称为过程误差Δ G 。其中包括机床和刀具误差、变形误差和测量误差等。 为了保证工件的加工要求，上述误差合成后不应超出工件的加工公差δ K ，即 Δ D + Δ A + Δ T + Δ G ≤δ K 本节先分析与工件在夹具中定位有关的误差，即定位误差有关的内容。 由定位引起的同一批工件的设计基准在加工尺寸方向上的最大变动量，称为定位误差。当定位误差Δ D ≤ 1/3 δ K ，一般认为选定的定位方式可行。 一、定位误差产生的原因及计算 造成定位误差的原因有两个：一个是由于定位基准与设计基准不重合，称为基准不重合误差（基准不符误差）；二是由于定位副制造误差而引起定位基准的位移，称为基准位移误差。 （一）基准不重合误差及计算 由于定位基准与设计基准不重合而造成的定位误差称为基准不重合误差，以Δ B 来表示。 图 3 -61a 所示为零件简图，在工件上铣缺口，加工尺寸为 A 、 B 。图 3-61b 为加工示意图，工件以底面和 E 面定位， C 为确定刀具与夹具相互位置的对刀尺寸，在一批工件的加工过程中 C 的位置是不变的。 加工尺寸 A 的设计基准是 F ，定位基准是 E ，两者不重合。当一批工件逐个在夹具上定位时，受尺寸 S ±δ S /2 的影响，工序基准 F 的位置是变动的， F 的变动影响 A 的大小，给 A 造成误差，这个误差就是基准不重合误差。 显然基准不重合误差的大小应等于定位基准与设计基准不重合而造成的加工尺寸的变动范围，由图 3-61b 可知： Δ B =A max-A min =S max-S min= δ S S 是定位基准 E 与设计基准 F 间的距离尺寸。当设计基准的变动方向与加工尺寸的方向相同时，基准不重合误差就等于定位基准与设计基准间尺寸的公差，...
