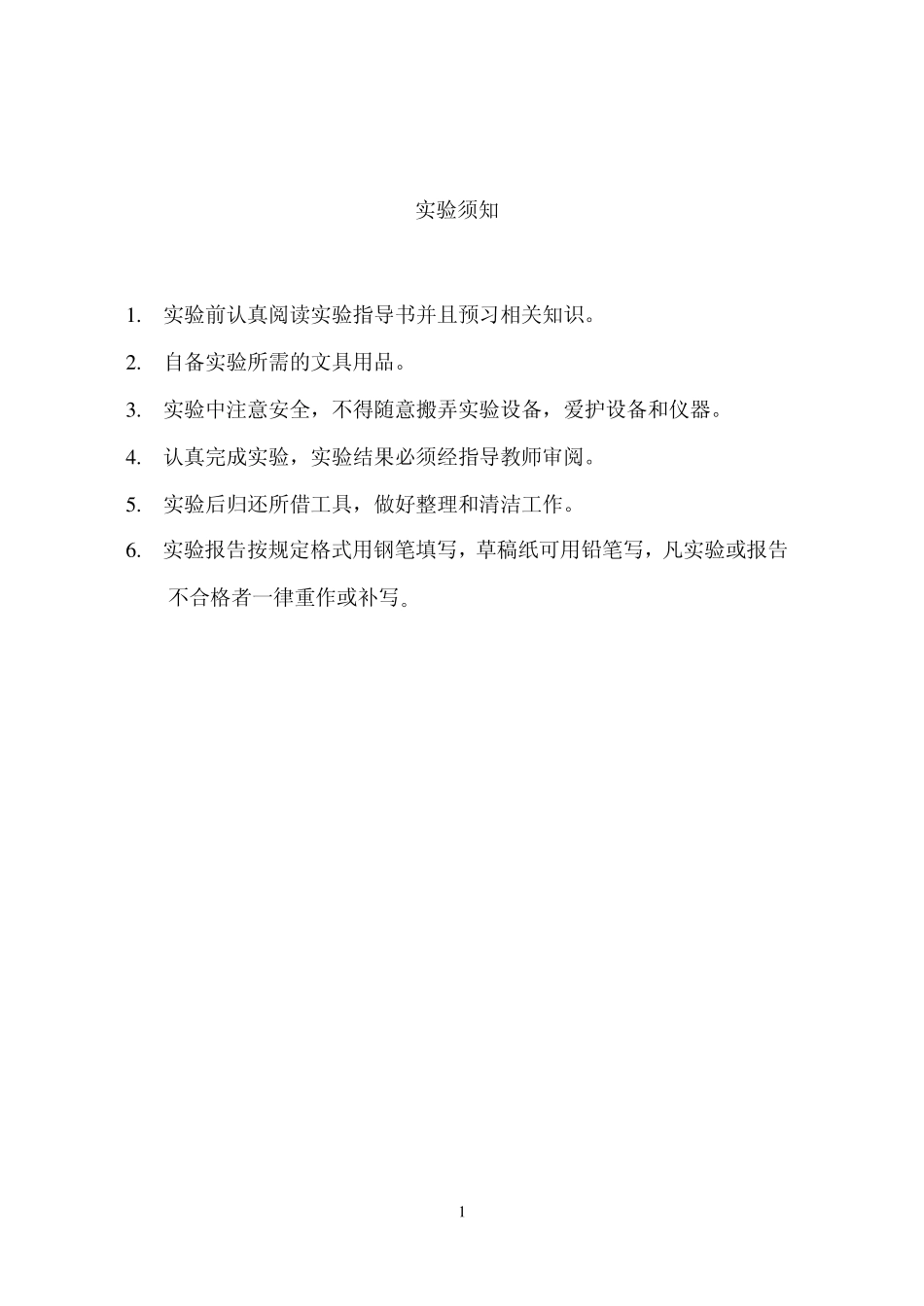

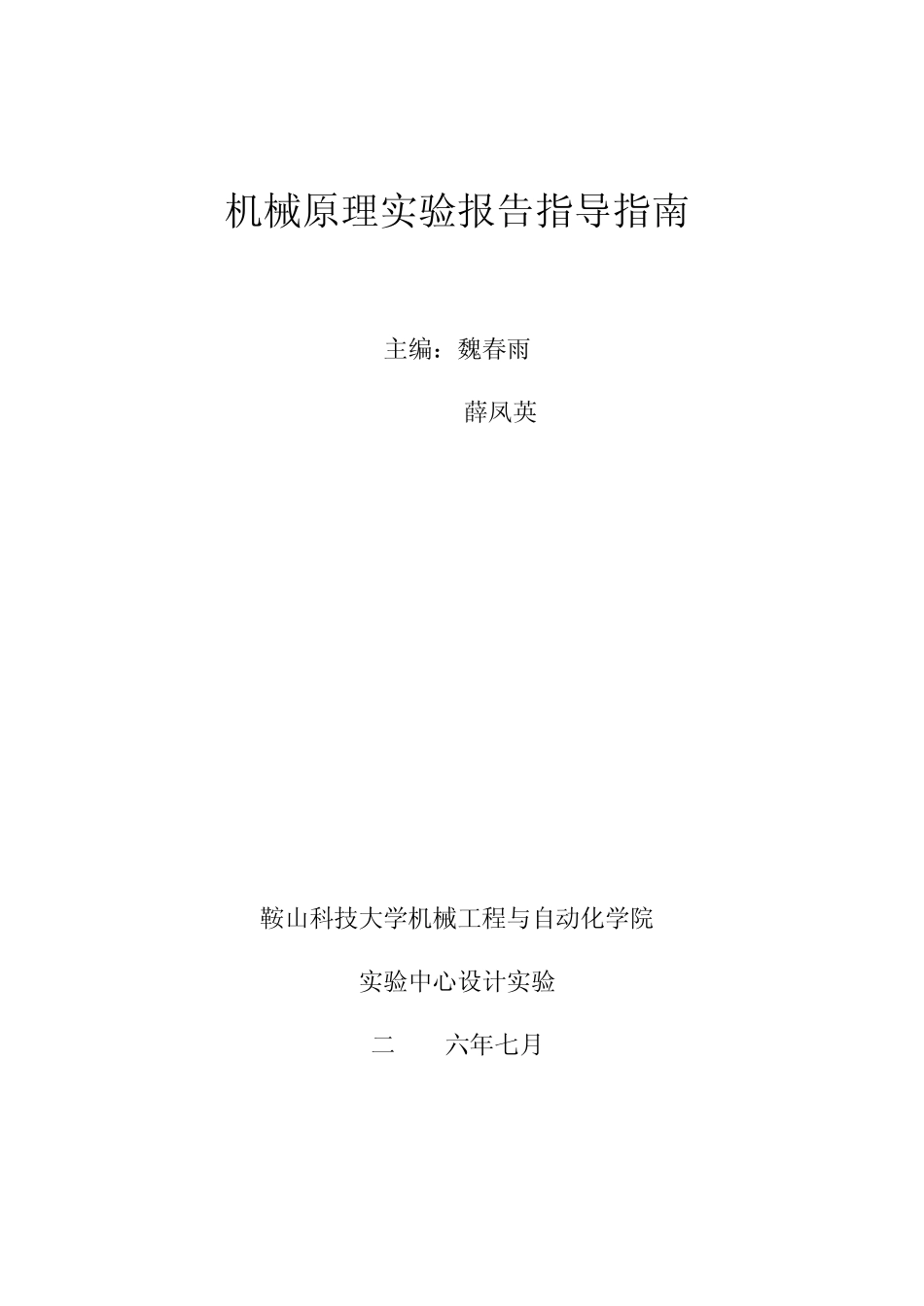

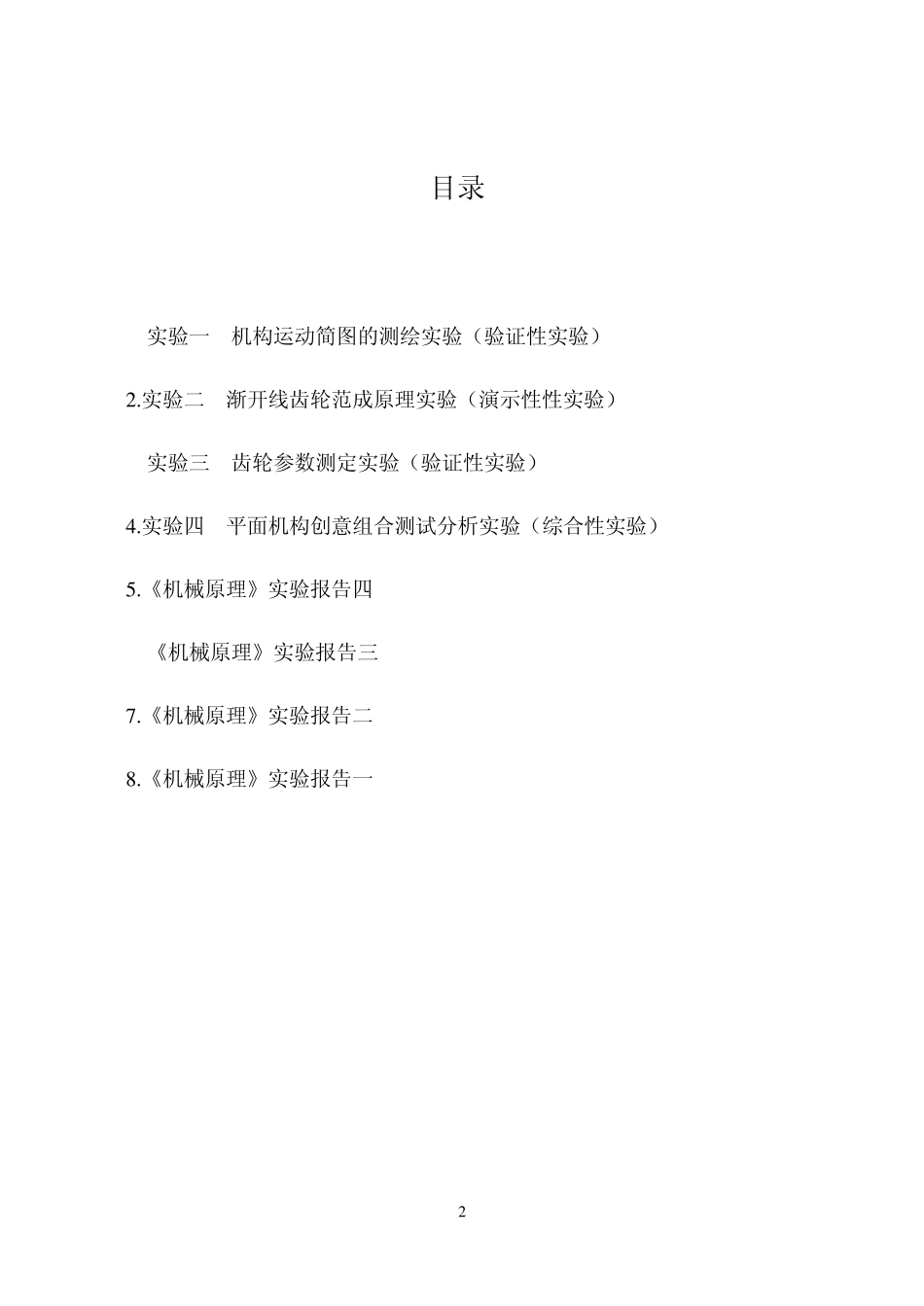

机械原理实验报告指导指南 主编：魏春雨 薛凤英 鞍山科技大学机械工程与自动化学院 实验中心设计实验 二0 0六年七月 1 实验须知 1 . 实验前认真阅读实验指导书并且预习相关知识。 2 . 自备实验所需的文具用品。 3 . 实验中注意安全，不得随意搬弄实验设备，爱护设备和仪器。 4 . 认真完成实验，实验结果必须经指导教师审阅。 5 . 实验后归还所借工具，做好整理和清洁工作。 6 . 实验报告按规定格式用钢笔填写，草稿纸可用铅笔写，凡实验或报告不合格者一律重作或补写。 2 目录 1.实验一 机构运动简图的测绘实验（验证性实验） 2 .实验二 渐开线齿轮范成原理实验（演示性性实验） 3.实验三 齿轮参数测定实验（验证性实验） 4 .实验四 平面机构创意组合测试分析实验（综合性实验） 5 .《机械原理》实验报告四 6.《机械原理》实验报告三 7 .《机械原理》实验报告二 8 .《机械原理》实验报告一 3 实验一 机构运动简图的测绘 一、 实验目的 （一） 学会分析实际的机器或机构模型，用国标规定的简图符号，绘制机构运动简图。 （二） 熟悉各种常用简图符号的表示方法及机构运动简图的测绘方法。 （三） 巩固和验证机构自由度的计算方法，并与实际情况比较，分析机构具有确定运动的必要条件。 二、 实验设备与工具 1、 各种实际机器及各种机构模型； 2、 钢板尺（或直尺）、卷尺、内外卡尺； 3、 准备铅笔、橡皮、圆规、量角器、草稿纸等。 三、 实验原理 由于机构的运动仅与机构中可动的构件数目、运动副的数目和类型及相对位置有关，在进行机构的分析和综合时，为了突出表达机构的运动特征，以便于研究机械的运动，往往撇开与机械运动无关的零件组成的实际结构形状，而用简单的线条和规定的符号（可参阅GB4460——84“机构运动简图符号”）来表示出与实际机构各构件运动完全相同的简单图形，这种简单的图形叫做机构运动简图。并按一定的比例尺表示运动副的相对位置，以此说明机构的运动特征。 一个正确的机构运动简图必须具备以下条件： a、 构件数目和构件之间的连接关系与原机构相同。 B、 运动副数目、类型和相对位置与原机构相同。 C、 机架上画有表示为固定件的斜线，在原动件上画有表示运动方向的箭头，各运动副均按规定的代表符号画出。（常用运动副的代表符号参阅GB138——74）。 D、 注有长度尺寸和长度比例尺。 四、 绘制机构运动简图的方法、步骤及要求 正确...
