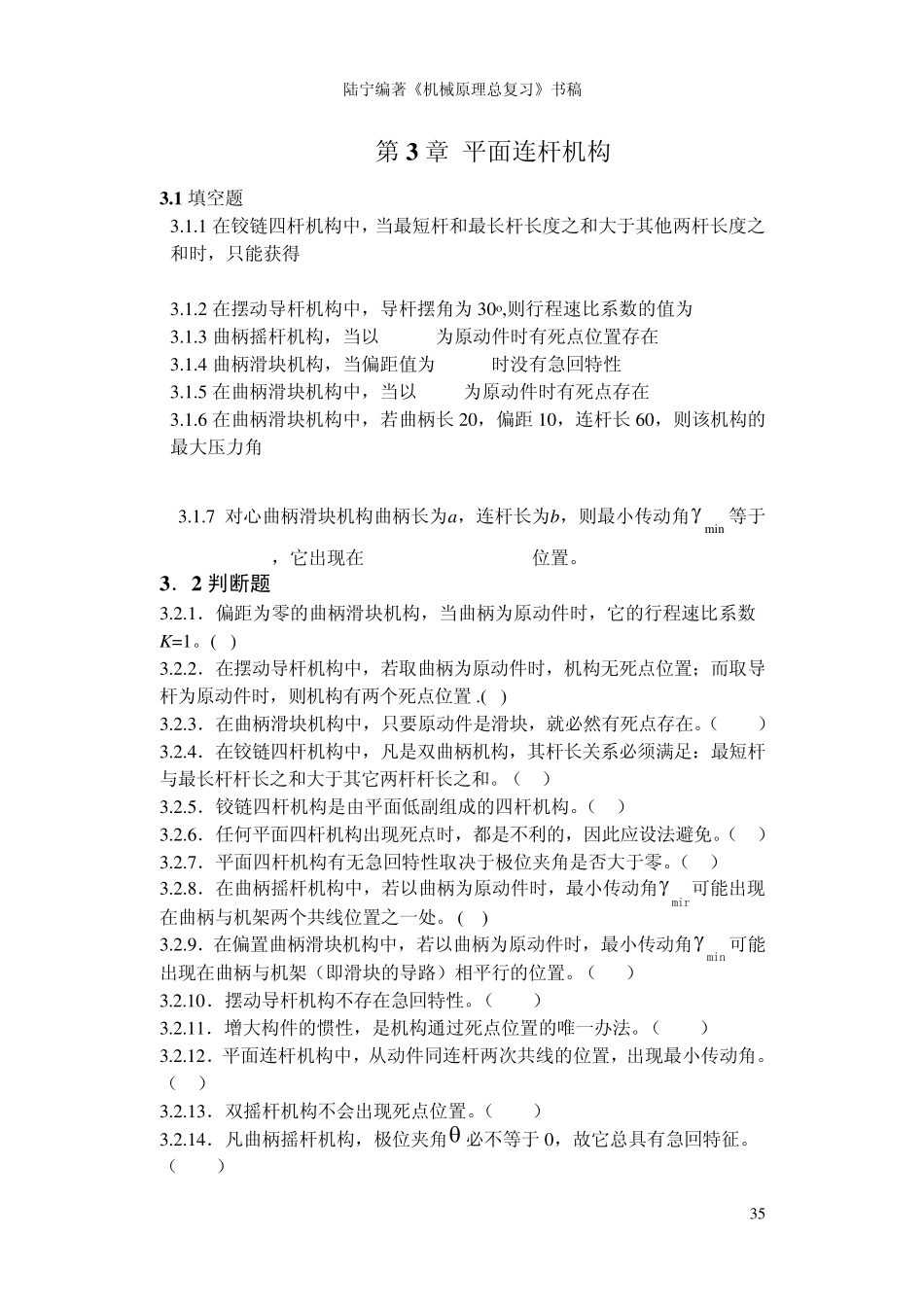

机械原理总复习题及解答第三章_第1页
1/8

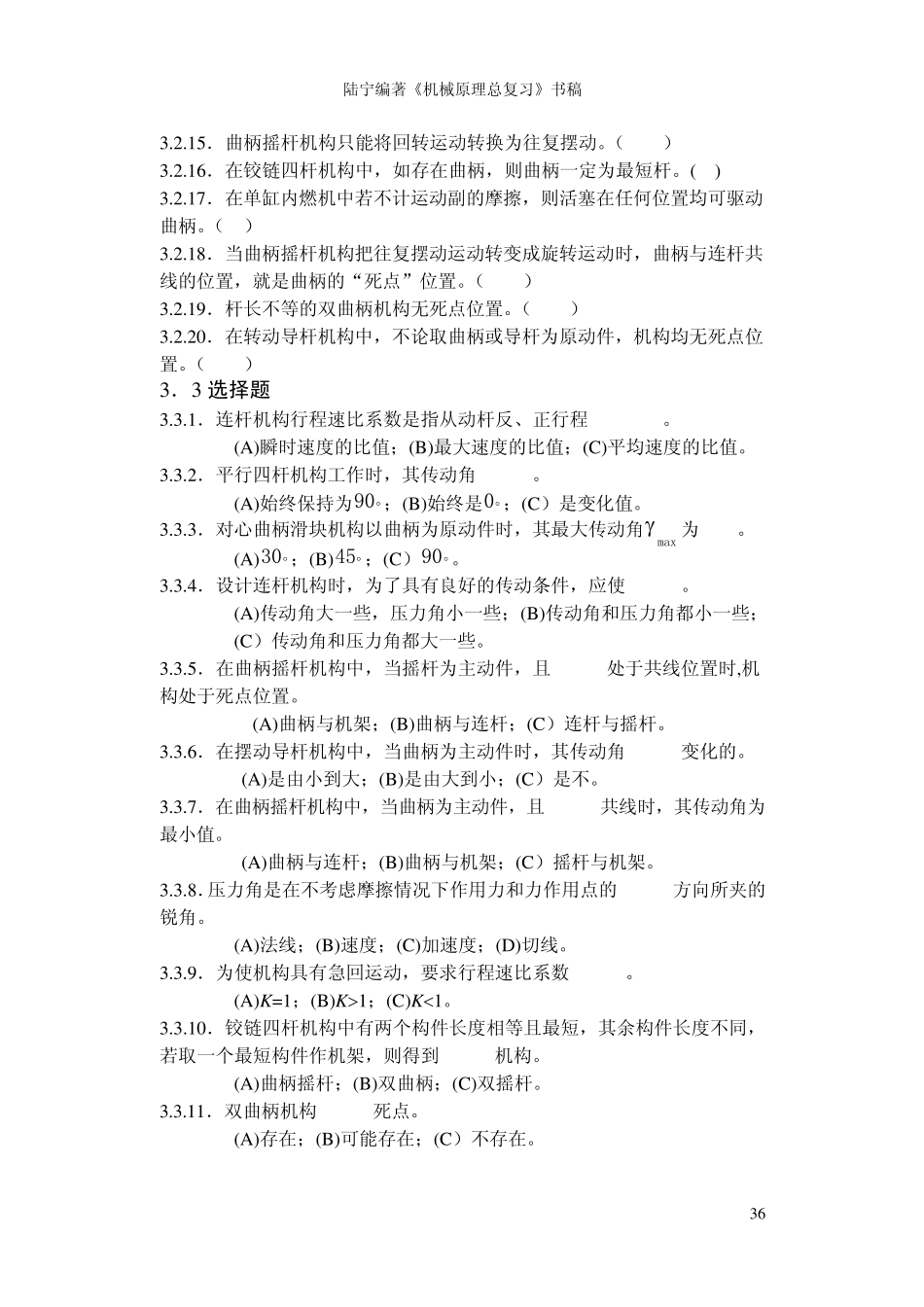

机械原理总复习题及解答第三章_第2页
2/8
机械原理总复习题及解答第三章_第3页
3/8
陆宁编著《机械原理总复习》书稿 第3 章 平面连杆机构 3 .1 填空题 3.1.1 在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时,只能获得 3.1.2 在摆动导杆机构中,导杆摆角为30o,则行程速比系数的值为 3.1.3 曲柄摇杆机构,当以 为原动件时有死点位置存在 3.1.4 曲柄滑块机构,当偏距值为 时没有急回特性 3.1.5 在曲柄滑块机构中,当以 为原动件时有死点存在 3.1.6 在曲柄滑块机构中,若曲柄长20,偏距10,连杆长60,则该机构的最大压力角 3.1.7 对心曲柄滑块机构曲柄长为a,连杆长为b,则最小传动角minγ等于 ,它出现在 位置。 3 .2 判断题 3.2.1.偏距为零的曲柄滑块机构,当曲柄为原动件时,它的行程速比系数K=1。( ) 3.2.2.在摆动导杆机构中,若取曲柄为原动件时,机构无死点位置;而取导杆为原动件时,则机构有两个死点位置.( ) 3.2.3.在曲柄滑块机构中,只要原动件是滑块,就必然有死点存在。( ) 3.2.4.在铰链四杆机构中,凡是双曲柄机构,其杆长关系必须满足:最短杆与最长杆杆长之和大于其它两杆杆长之和。( ) 3.2.5.铰链四杆机构是由平面低副组成的四杆机构。( ) 3.2.6.任何平面四杆机构出现死点时,都是不利的,因此应设法避免。( ) 3.2.7.平面四杆机构有无急回特性取决于极位夹角是否大于零。( ) 3.2.8.在曲柄摇杆机构中,若以曲柄为原动件时,最小传动角γmir可能出现在曲柄与机架两个共线位置之一处。( ) 3.2.9.在偏置曲柄滑块机构中,若以曲柄为原动件时,最小传动角γmin 可能出现在曲柄与机架(即滑块的导路)相平行的位置。( ) 3.2.10.摆动导杆机构不存在急回特性。( ) 3.2.11.增大构件的惯性,是机构通过死点位置的唯一办法。( ) 3.2.12.平面连杆机构中,从动件同连杆两次共线的位置,出现最小传动角。( ) 3.2.13.双摇杆机构不会出现死点位置。( ) 3.2.14.凡曲柄摇杆机构,极位夹角θ 必不等于0,故它总具有急回特征。( ) 35 陆宁编著《机械原理总复习》书稿 3.2.15.曲柄摇杆机构只能将回转运动转换为往复摆动。( ) 3.2.16.在铰链四杆机构中,如存在曲柄,则曲柄一定为最短杆。( ) 3.2.17.在单缸内燃机中若不计运动副的摩擦,则活塞在任何位置均可驱动曲柄。( ) 3.2.18.当曲柄摇杆机构把往复摆动运动转变成旋转运动时,曲柄与连杆共线的位置,就是曲柄的“死点”位置。( ) 3.2.19.杆长...
