机械原理课程设计——旋转型灌装机

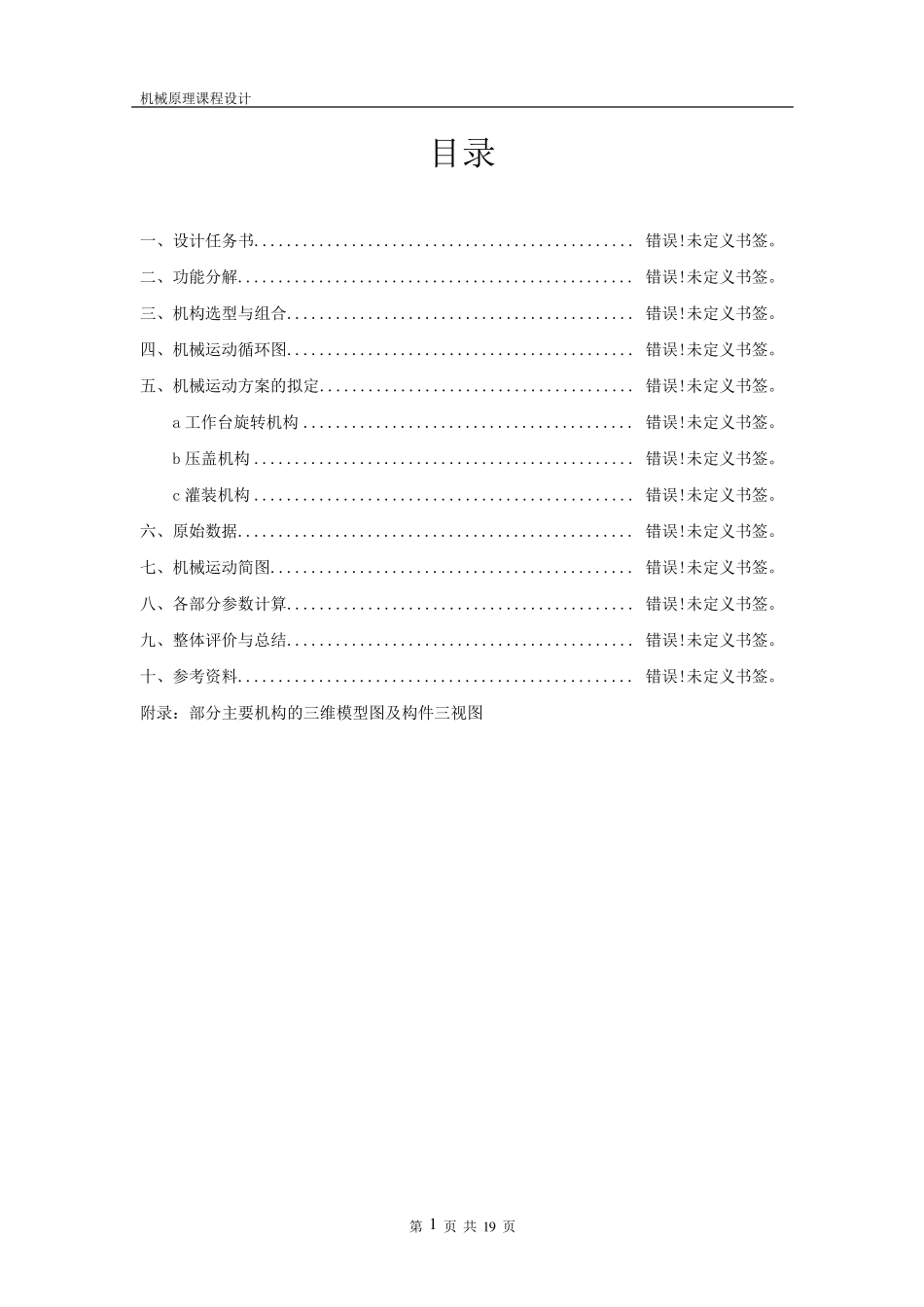

机械原理课程设计 第 1 页 共 1 9 页 目录 一、设计任务书 ............................................... 错误!未定义书签。 二、功能分解 ................................................. 错误!未定义书签。 三、机构选型与组合 ........................................... 错误!未定义书签。 四、机械运动循环图 ........................................... 错误!未定义书签。 五、机械运动方案的拟定 ....................................... 错误!未定义书签。 a 工作台旋转机构 ......................................... 错误!未定义书签。 b 压盖机构 ............................................... 错误!未定义书签。 c 灌装机构 ............................................... 错误!未定义书签。 六、原始数据 ................................................. 错误!未定义书签。 七、机械运动简图 ............................................. 错误!未定义书签。 八、各部分参数计算 ........................................... 错误!未定义书签。 九、整体评价与总结 ........................................... 错误!未定义书签。 十、参考资料 ................................................. 错误!未定义书签。 附录：部分主要机构的三维模型图及构件三视图 机械原理课程设计 第 2 页 共 19 页 一、任务设计书 1 、 工作原理及工艺动作过程 设计旋转型灌装机。在转动工作台上对容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口应有定位装置。如图所示，工位 1：输入空瓶；工位 2：灌装；工位 3：封口；工位 4：输出灌装好的容器。 图 1 旋转型灌装机 2 、 原始数据及设计要求 该机采用电动机驱动，传动方式为机械传动，技术参数见下表。 旋转型灌装机技术参数 3 、设计方案提示 （l）灌装机构：采用灌瓶来灌装流体，泵固定在某工位的上方。 （2）压盖机构：采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构 l可采用移动导杆杆机构等平面连杆机构或凸轮机构。 （3）间歇传动机构和定位机构：实现工作转台...
