机械原理课程设计洗瓶机VIP专享

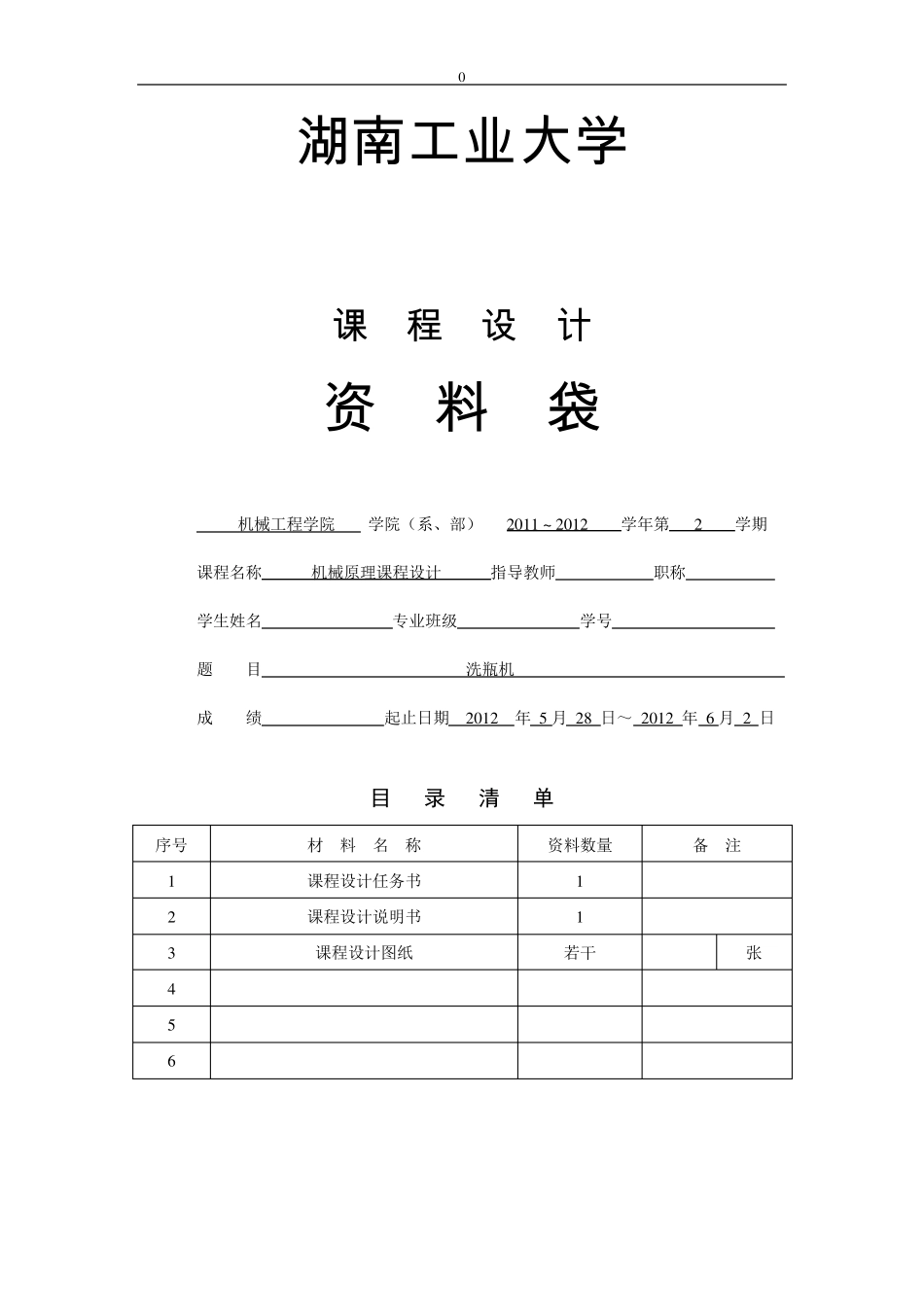

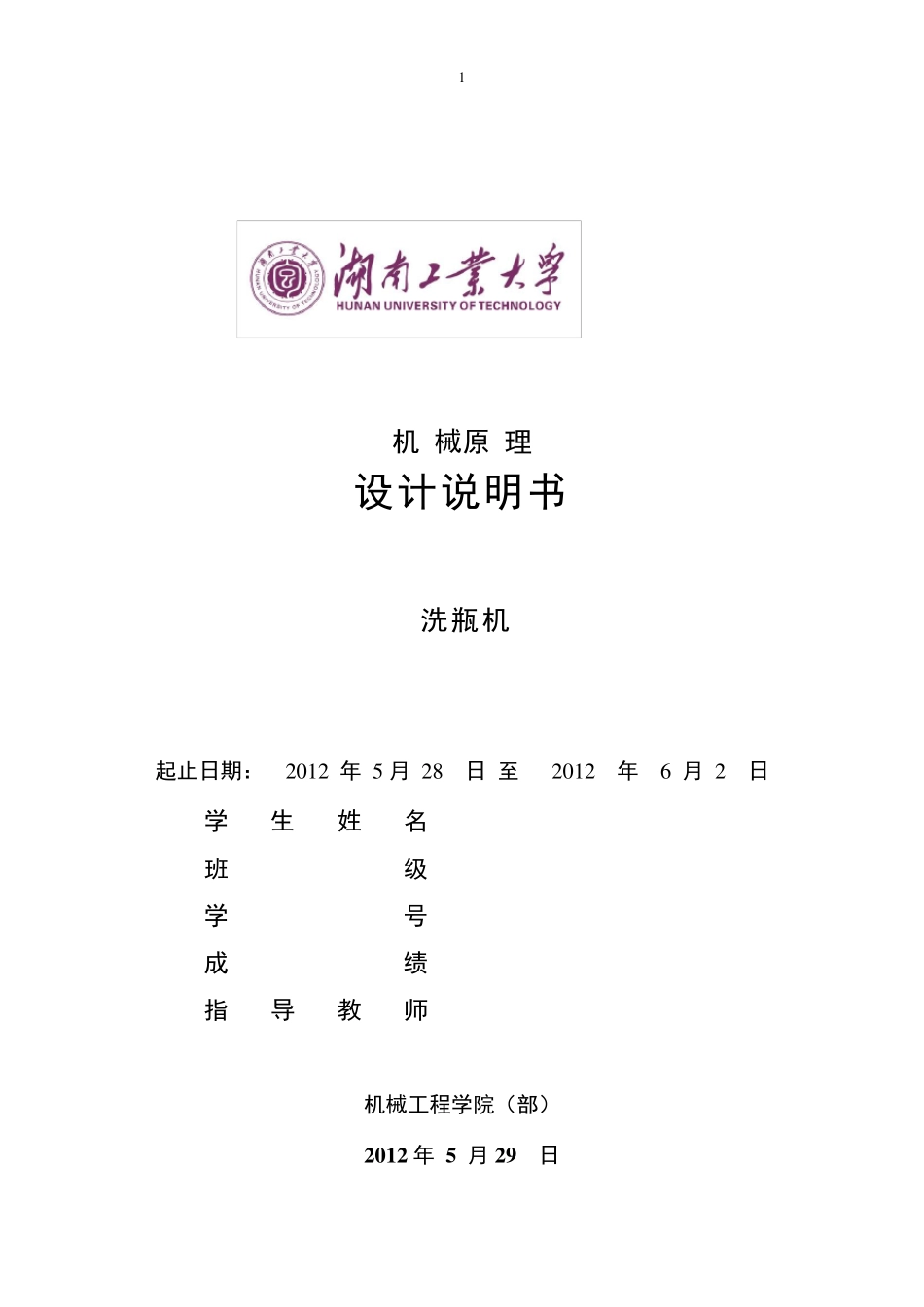

0 湖 南 工 业大学 课 程 设 计 资 料 袋 机械工程学院 学院（系、部） 2011 ~ 2012 学年第 2 学期 课程名称 机械原理课程设计 指导教师 职称 学生姓名 专业班级 学号 题 目 洗瓶机 成 绩 起止日期 2012 年 5 月 28 日～ 2012 年 6 月 2 日 目 录 清 单 序号 材 料 名 称 资料数量 备 注 1 课程设计任务书 1 2 课程设计说明书 1 3 课程设计图纸 若干 张 4 5 6 1 机 械原 理 设计说明书 洗瓶机 起止日期： 2 0 1 2 年 5 月 2 8 日 至 2 0 1 2 年 6 月 2 日 学生姓名 班级 学号 成绩 指导教师 机械工程学院（部） 2 0 1 2 年 5 月 2 9 日 2 目 录 设计任务书………………………………………… 2 1.工作原理和工艺动作分解……………………………3 2 根据工艺动作和协调要求拟定运动循环图……………3 3.执行机构选型…………………………………… 4.机械运动方案的选择和评定…………………………… 5.机械传动系统的速比变速机构……………………… 6.机构运动简图…………………………………………… 7. 洗瓶机构的尺度设计……………………………… 8,洗瓶机构速度与加速度分析（分析一个位置）…….. 9.参考资料…………………………………………………. 10.设计总结………………………………………………… 3 湖南工业大学 课程设计任务书 2 0 1 1 —2 0 1 2 学年第 2 学期 机械工程 学院（系、部） 专业 班级 课程名称： 机械原理课程设计 设计题目： 洗瓶机 完成期限：自 2 0 1 2 年 5 月 2 8 日至 2 0 1 2 年 6 月 2 日共 1 周 内 容 及 任 务 一、设计的任务与主要技术参数 将瓶子推入同时转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就可以将瓶子刷干净。 其工艺过程是： (1) 将到位的瓶子沿着导辊推动； (2) 瓶子推动过程利用导辊转动将瓶子转动； (3) 作为清洗工具的刷子的转动； 其余设计参数是： （1） 瓶子尺寸 大端直径 d=80mm , 长 l=200mm ； （2）推进距离 L=600mm ；推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。 （3）按生产率的要求，退成平均速度 v=45mm/s，返回时的平均速度为工作形成平均速度的 3 倍。 （4）、电动...
