机械原理课程设计牛头刨床

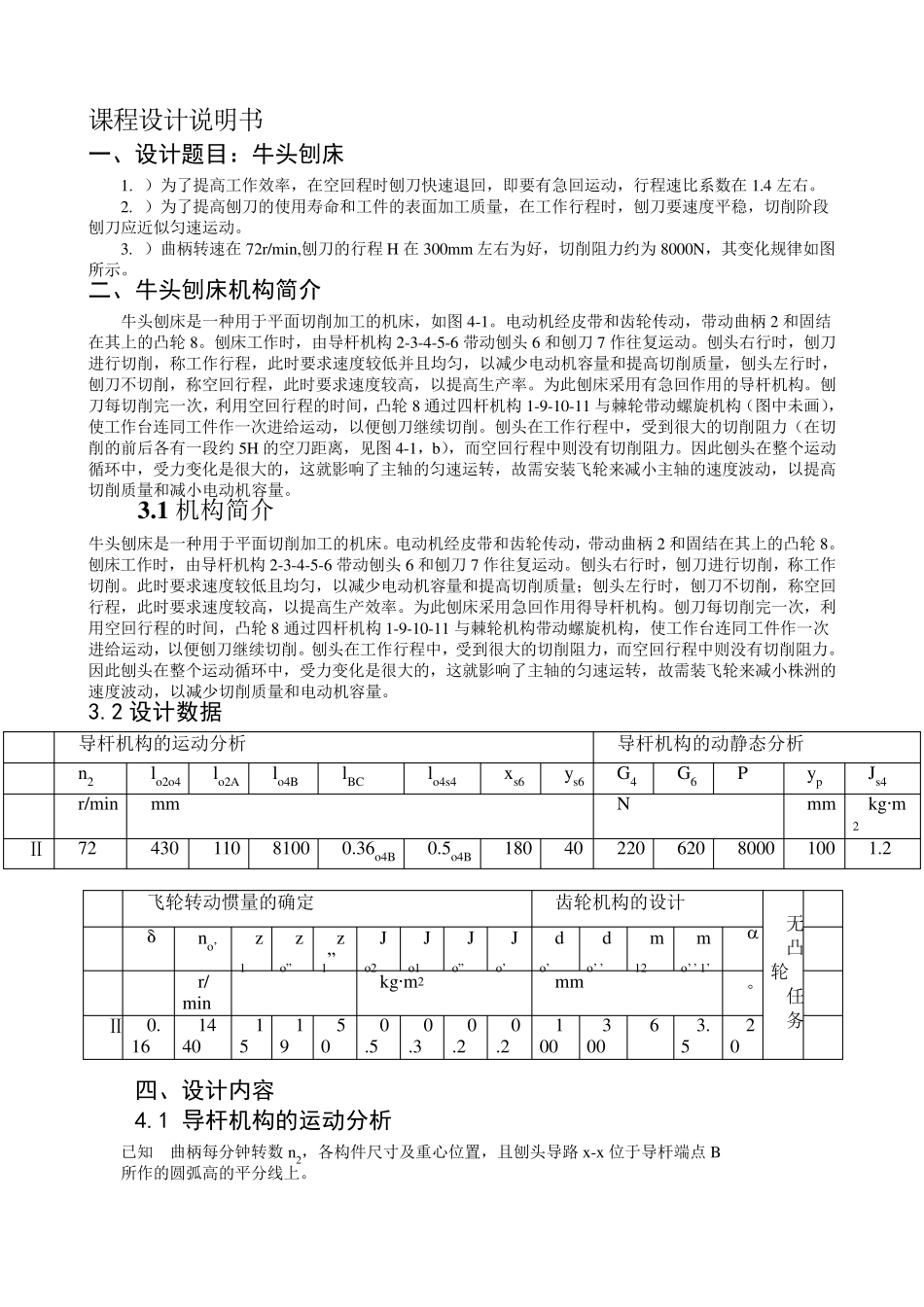

机械原理课程设计牛头刨床_第1页
1/6

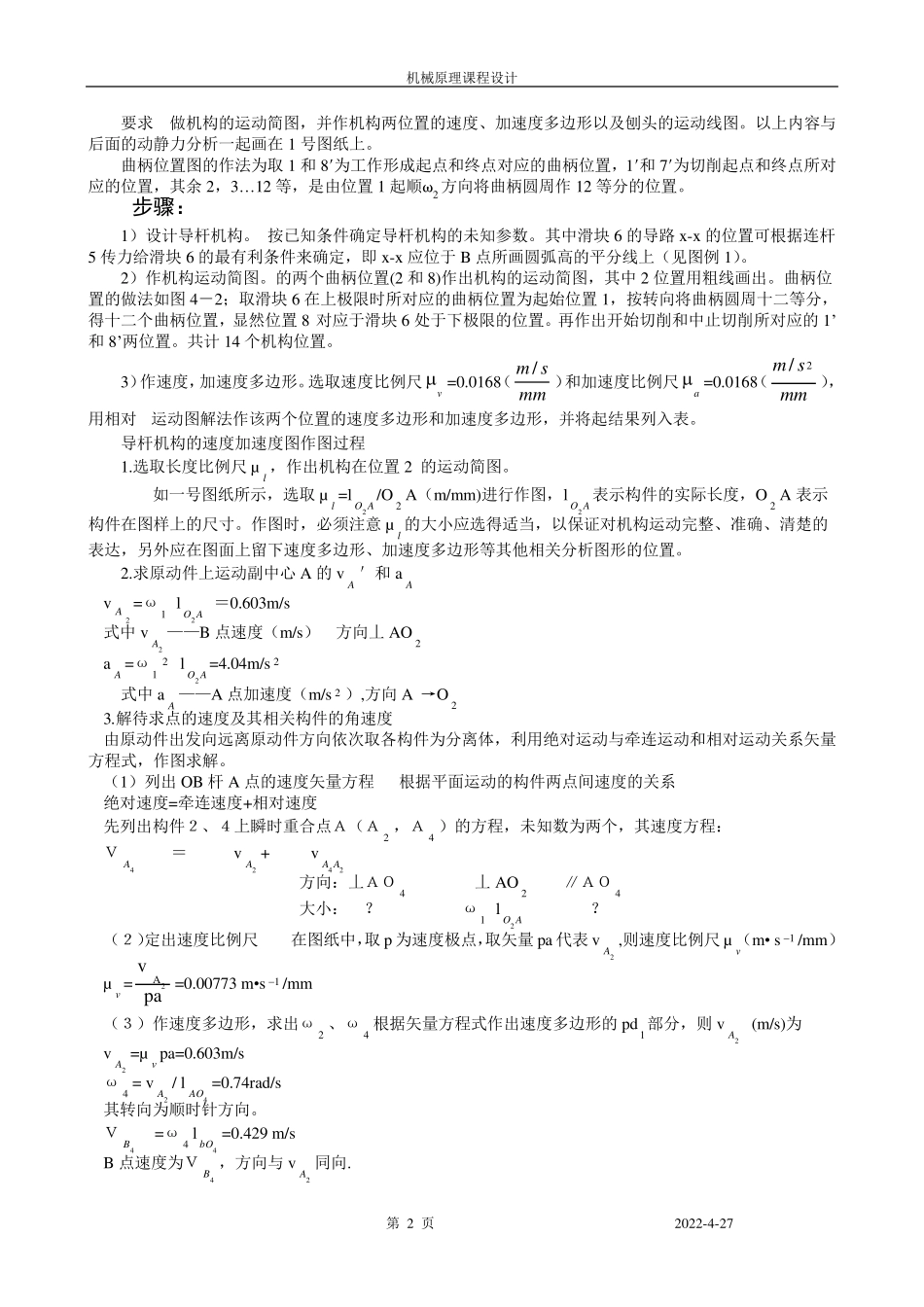

机械原理课程设计牛头刨床_第2页
2/6
机械原理课程设计牛头刨床_第3页
3/6
课 程 设 计 说 明 书 一、设计题目:牛头刨床 1. ) 为 了 提 高 工 作 效 率 , 在 空 回 程 时 刨 刀 快 速 退 回 , 即 要 有 急 回 运 动 , 行 程 速 比 系 数 在 1.4 左 右 。 2. ) 为 了 提 高 刨 刀 的 使 用 寿 命 和 工 件 的 表 面 加 工 质 量 , 在 工 作 行 程 时 , 刨 刀 要 速 度 平 稳 , 切 削 阶 段刨 刀 应 近 似 匀 速 运 动 。 3. ) 曲 柄 转 速 在 72r/min,刨 刀 的 行 程 H 在 300mm 左 右 为 好 , 切 削 阻 力 约 为 8000N, 其 变 化 规 律 如 图所 示 。 二、牛头刨床机构简介 牛 头 刨 床 是 一 种 用 于 平 面 切 削 加 工 的 机 床 , 如 图 4-1。 电 动 机 经 皮 带 和 齿 轮 传 动 , 带 动 曲 柄 2 和 固 结在 其 上 的 凸 轮 8。 刨 床 工 作 时 , 由 导 杆 机 构 2-3-4-5-6 带 动 刨 头 6 和 刨 刀 7 作 往 复 运 动 。 刨 头 右 行 时 , 刨 刀进 行 切 削 , 称 工 作 行 程 , 此 时 要 求 速 度 较 低 并 且 均 匀 , 以 减 少 电 动 机 容 量 和 提 高 切 削 质 量 , 刨 头 左 行 时 ,刨 刀 不 切 削 , 称 空 回 行 程 , 此 时 要 求 速 度 较 高 , 以 提 高 生 产 率 。 为 此 刨 床 采 用 有 急 回 作 用 的 导 杆 机 构 。 刨刀 每 切 削 完 一 次 , 利 用 空 回 行 程 的 时 间 , 凸 轮 8 通 过 四 杆 机 构 1-9-10-11 与棘轮 带 动 螺旋机 构 (图 中未画),使 工 作 台连同工 件 作 一 次 进 给运 动 , 以 便刨 刀 继续切 削 。 刨 头 在 工 作 行 程 中, 受到很大的 切 削 阻 力 (在 切削 的 前后各有 一 段 约 5H 的 空 刀 距离, 见图 4-1, b), 而空 回 行 程 中则没有 切 削 阻 力 。 因此 刨 头 在 整个运 动循环中, 受力 变 化 是 很大的 , 这就影响了 主轴的 匀 速 运 转 , 故需安装飞轮 来减 小主轴的 速 度 波动 , 以 提 高切 削 质 量 和 减 小电 动 机 容 量 。 3 .1 机 构 简介 牛...
