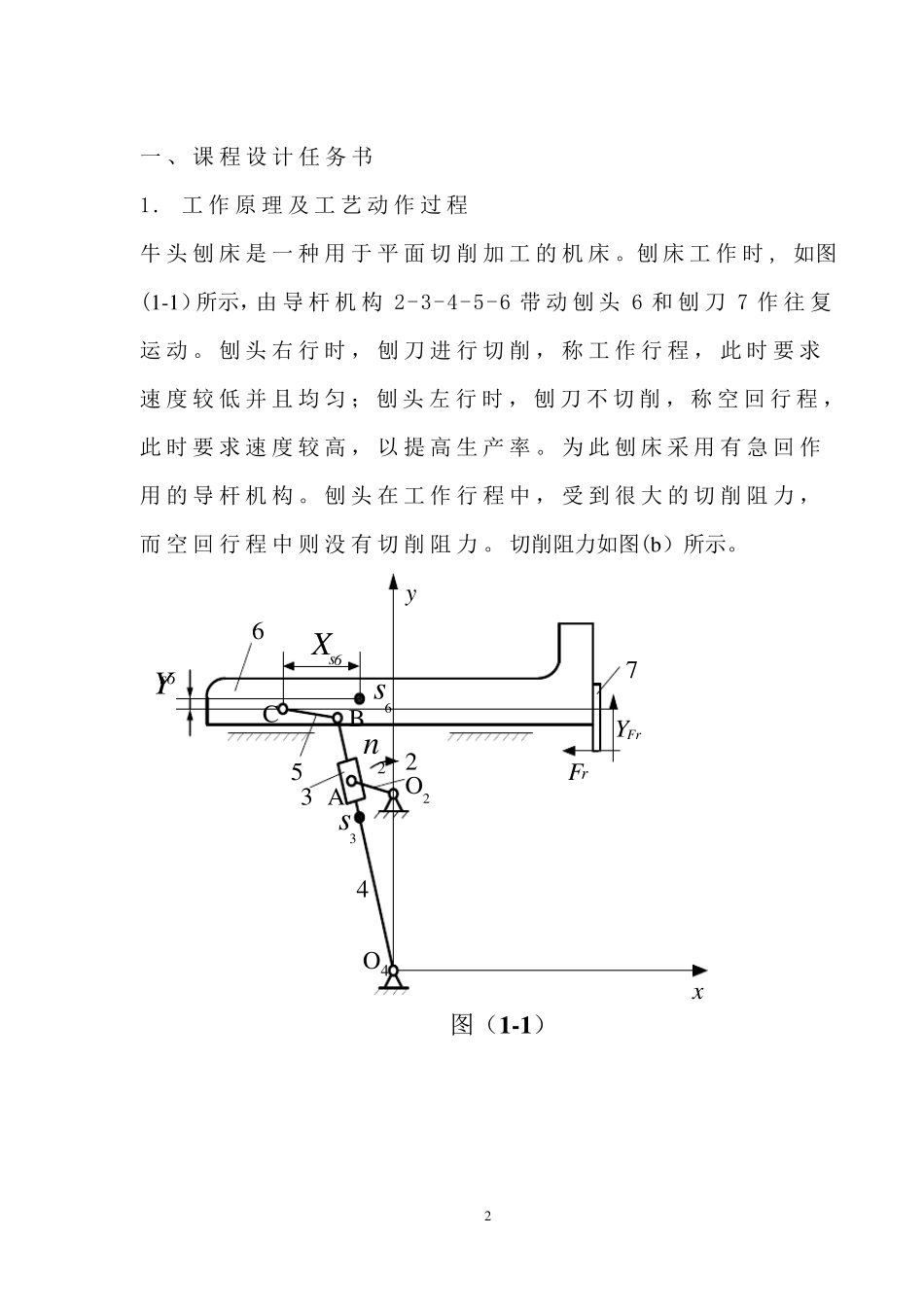

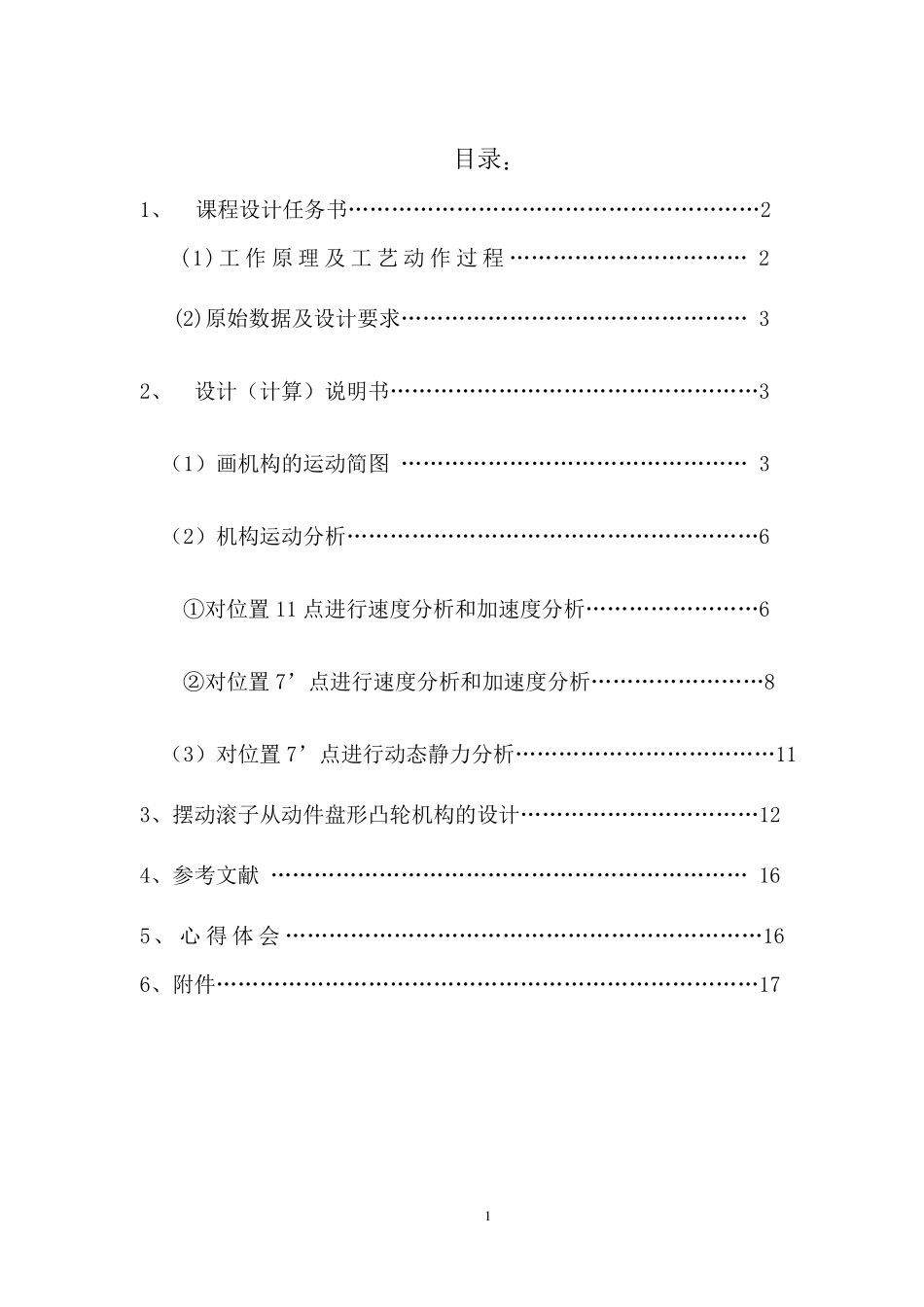

机械原理课程设计 计算说明书 设计题目： 牛头刨床设计 学校： x x x x x x 院（系）： 机械工程系 班级： x x x x x 班 姓名： x x x 学号： x x x x x x x x x x x x x x 指导教师： x x x x x 时间：5 月3 0 日至6 月1 2 日 共两周 2 0 1 1 年 6 月1 2 日 1 目录： 1、 课程设计任务书…………………………………………………2 (1)工作原理及工艺动作过程…………………………… 2 (2)原始数据及设计要求………………………………………… 3 2、 设计（计算）说明书……………………………………………3 （1）画机构的运动简图 ………………………………………… 3 （2）机构运动分析…………………………………………………6 ①对位置11 点进行速度分析和加速度分析……………………6 ②对位置7’点进行速度分析和加速度分析……………………8 （3）对位置7’点进行动态静力分析………………………………11 3、摆动滚子从动件盘形凸轮机构的设计……………………………12 4、参考文献 ………………………………………………………… 16 5、心 得 体 会 …………………………………………………………16 6、附件…………………………………………………………………17 2 一、 课 程 设 计 任 务 书 1. 工 作 原 理 及 工 艺 动 作 过 程 牛 头 刨 床 是 一种 用 于 平 面 切 削 加 工 的 机 床 。刨 床 工 作 时 , 如图(1-1）所示，由 导 杆 机 构 2-3-4-5-6 带 动 刨 头 6 和 刨 刀 7 作 往 复运 动 。 刨 头 右 行 时 ， 刨 刀 进 行 切 削 ， 称 工 作 行 程 ， 此 时 要 求速 度 较 低 并 且 均 匀 ； 刨 头 左 行 时 ， 刨 刀 不 切 削 ， 称 空 回 行 程 ，此 时 要 求 速 度 较 高 ， 以 提 高 生 产 率 。 为 此 刨 床 采 用 有 急 回 作用 的 导 杆 机 构 。 刨 头 在 工 作 行 程 中 ， 受 到 很 大 的 切 削 阻 力 ，而 空 回 行 程 中 则 没 有 切 削 阻 力 。 切削阻力如图(b）所示。 O2 A O4 x y s 6 s 3 X s 6 C B Y s6 2 3 4 5 6 7 n 2 F r Y Fr 图（1 -1 ） 3 Frx0.05H0.05HH(b) 2．原始数据及设计要求 ...
