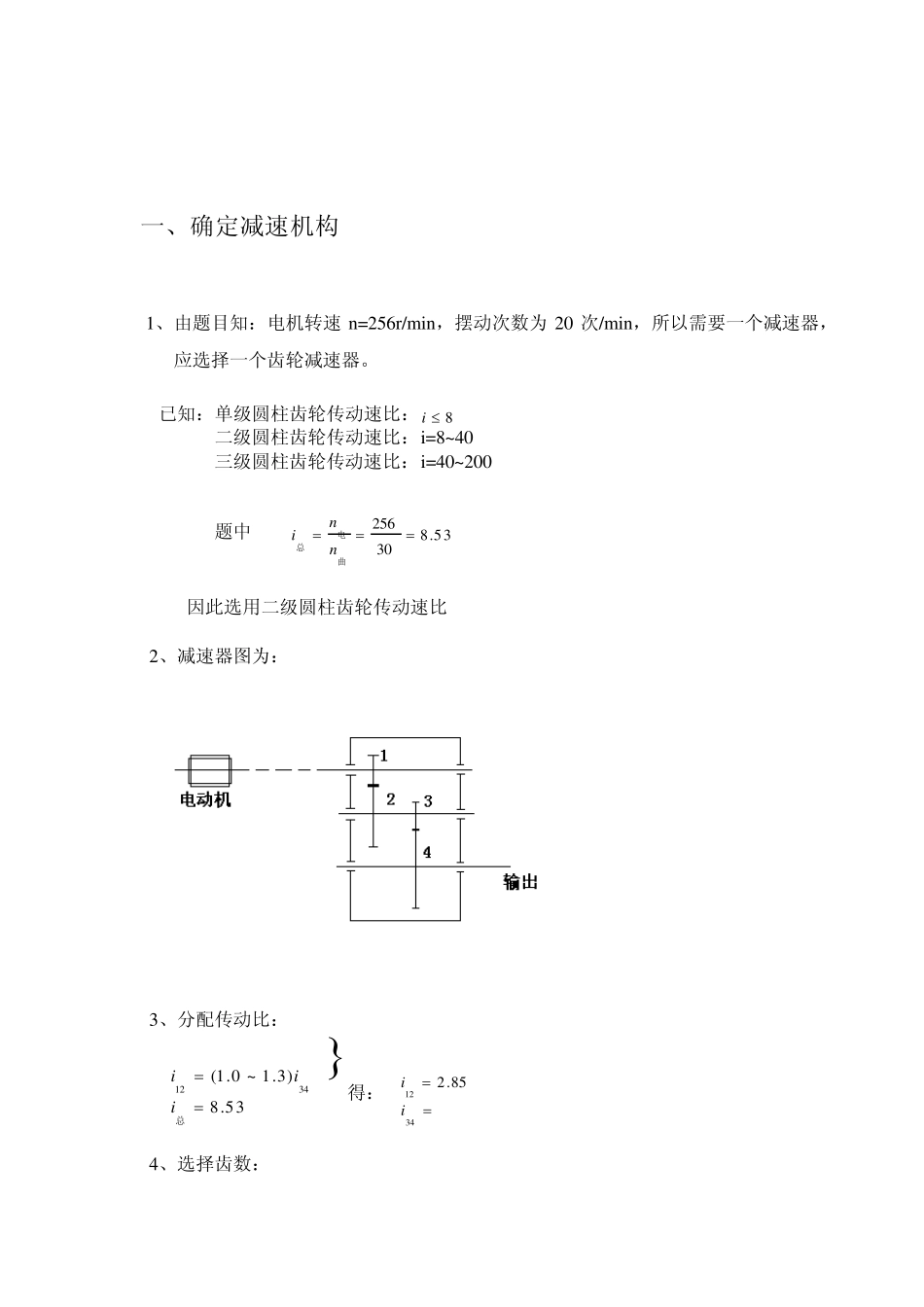

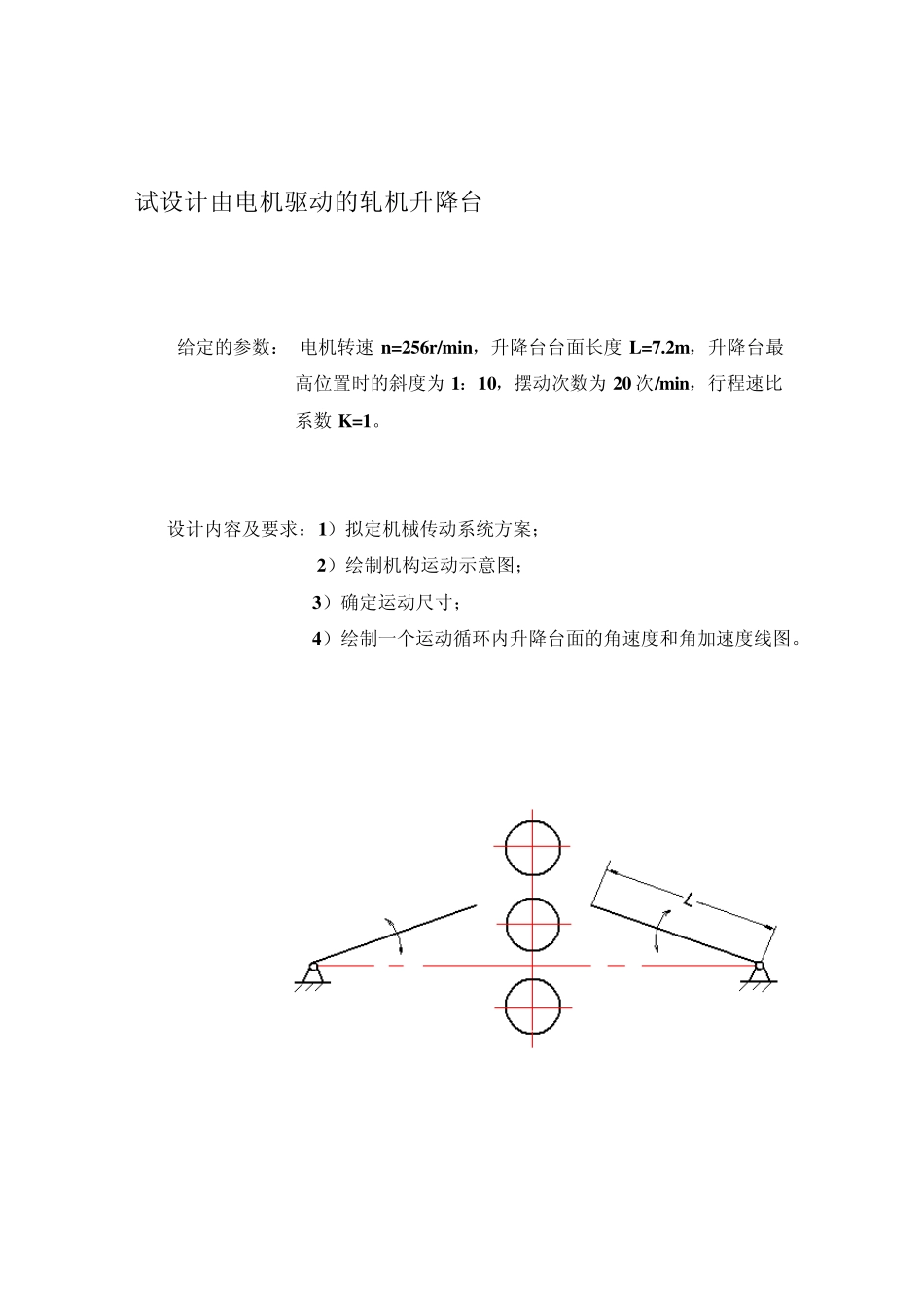

机械原理课程设计说明书 设计题目 轧机升降台设计 班 级 机械0 8 -1 班 姓 名 指导教师 内蒙古科技大学 2 0 1 0 年 7 月 1 日 试设计由电机驱动的轧机升降台 给定的参数： 电机转速n=256r/min，升降台台面长度L=7.2m，升降台最高位置时的斜度为1：10，摆动次数为20 次/min，行程速比系数K=1。 设计内容及要求：1）拟定机械传动系统方案； 2）绘制机构运动示意图； 3）确定运动尺寸； 4）绘制一个运动循环内升降台面的角速度和角加速度线图。  一、确定减速机构 1、由题目知：电机转速 n=256r/min，摆动次数为 20 次/min，所以需要一个减速器，应选择一个齿轮减速器。 已知：单级圆柱齿轮传动速比：8i 二级圆柱齿轮传动速比：i=8~ 40 三级圆柱齿轮传动速比：i=40~ 200 题中 3.5830256 曲电总nni 因此选用二级圆柱齿轮传动速比 2、减速器图为： 3、分配传动比： 3.58)3.1~0.1(3412总iii 得：85.23412ii 4、选择齿数： 由于标准齿轮的不根切齿数为17 ，所以： 取：201 z 所以 5785.2201212izz 203 z 所以 603203434izz 5、校核总i ： 55.8202060573142zzzzi ，总 相对误差为 %.205.583.5855.8总总，总iii 误差小于5%，因此符合 二、机构设计 因为升降台实现的是摆动，而电动机通过减速器后提供的动力为转动，因此所用机构必须实现周转到摇摆，以下是能够实现这一要求的四个不同的方案： 方案一：偏心轮机构 杆件 1、2 的长度：7200 杆件 3 的尺寸：y =1000，x =900 偏心轮4 的半径：r=500 偏心径：e=350 (单位: mm) 设计图 仿真图 升降台的角速度曲线图 角加速度曲线图 升降台仰角随时间变化的曲线图 方案二、曲柄滑动连杆机构 构件 1 的长度：7200 AB=7000 构件 2 的长度：1500 构件 4 的长度：5500 DF=5100 EF=3000 构件 5 的长度：800 构件 6 的长度：500 设计图 仿真图 升降台角速度曲线图（两个周期） 角加速度曲线图 升降台仰角随时间变化的曲线图 方案三、曲柄双摇杆机构 构件 1、2 的长度：7200 AC=BC=7000 构件 3、4 的长度：1000 构件 5 的长度：x=1600,y=1000 构件 6 的长度：1000 构件 7 的长度：350 设计图 仿真设计图 升降台角速度曲线图（两个周期） 角加速度曲线图 升降台仰角随时间变化的曲线图 传动角（70.8~90） 三、...
