机械图纸中常用词汇英语缩写

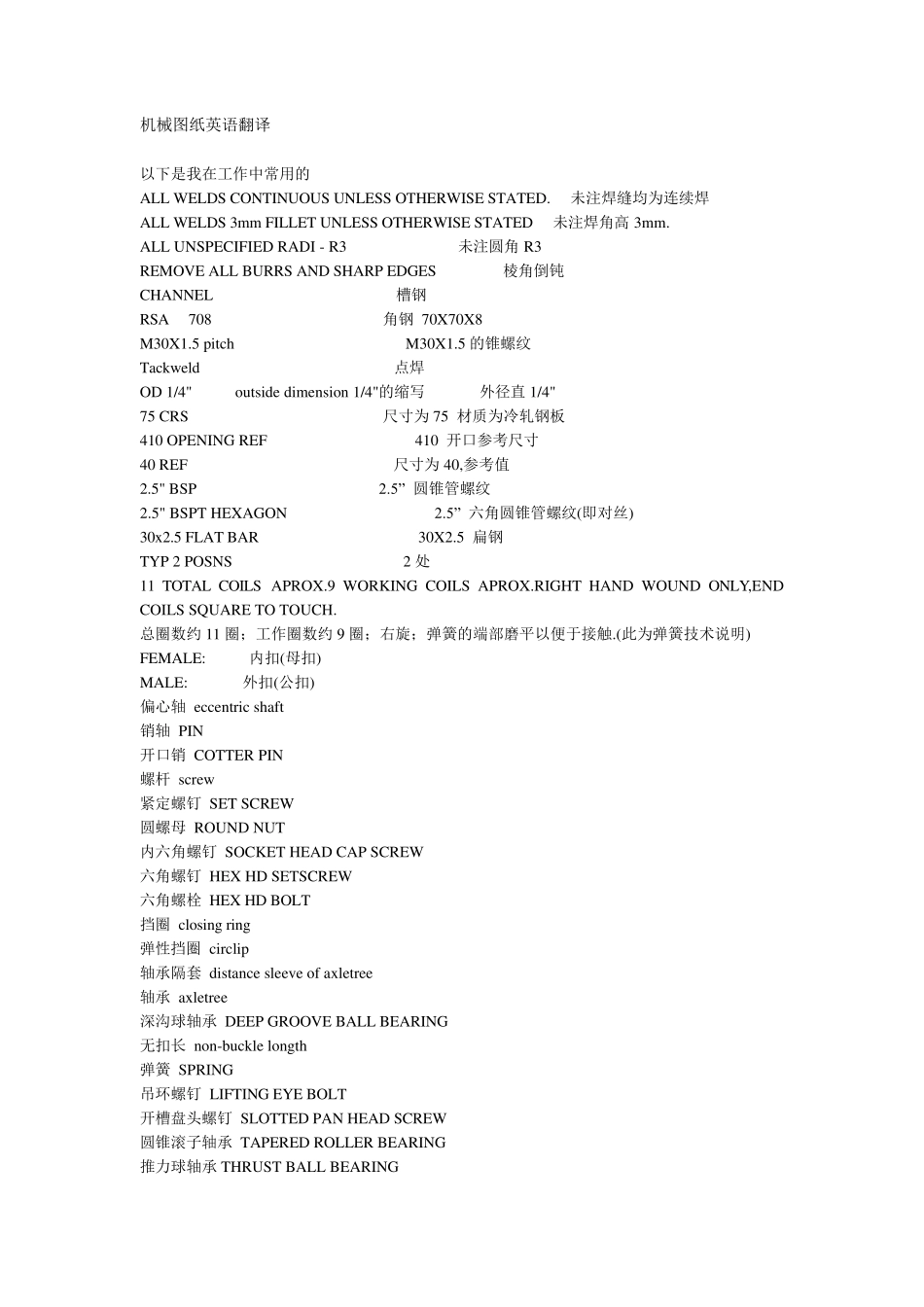

机械图纸英语翻译 以下是我在工作中常用的 ALL WELDS CONTINUOUS UNLESS OTHERWISE STATED. 未注焊缝均为连续焊 ALL WELDS 3mm FILLET UNLESS OTHERWISE STATED 未注焊角高 3mm. ALL UNSPECIFIED RADI - R3 未注圆角 R3 REMOVE ALL BURRS AND SHARP EDGES 棱角倒钝 CHANNEL 槽钢 RSA 708 角钢 70X70X8 M30X1.5 pitch M30X1.5 的锥螺纹 Tackweld 点焊 OD 1/4" outside dimension 1/4"的缩写 外径直 1/4" 75 CRS 尺寸为 75 材质为冷轧钢板 410 OPENING REF 410 开口参考尺寸 40 REF 尺寸为 40,参考值 2.5" BSP 2.5” 圆锥管螺纹 2.5" BSPT HEXAGON 2.5” 六角圆锥管螺纹(即对丝) 30x2.5 FLAT BAR 30X2.5 扁钢 TYP 2 POSNS 2 处 11 TOTAL COILS APROX.9 WORKING COILS APROX.RIGHT HAND WOUND ONLY,END COILS SQUARE TO TOUCH. 总圈数约 11 圈；工作圈数约 9 圈；右旋；弹簧的端部磨平以便于接触.(此为弹簧技术说明) FEMALE: 内扣(母扣) MALE: 外扣(公扣) 偏心轴 eccentric shaft 销轴 PIN 开口销 COTTER PIN 螺杆 screw 紧定螺钉 SET SCREW 圆螺母 ROUND NUT 内六角螺钉 SOCKET HEAD CAP SCREW 六角螺钉 HEX HD SETSCREW 六角螺栓 HEX HD BOLT 挡圈 closing ring 弹性挡圈 circlip 轴承隔套 distance sleeve of axletree 轴承 axletree 深沟球轴承 DEEP GROOVE BALL BEARING 无扣长 non-buckle longth 弹簧 SPRING 吊环螺钉 LIFTING EYE BOLT 开槽盘头螺钉 SLOTTED PAN HEAD SCREW 圆锥滚子轴承 TAPERED ROLLER BEARING 推力球轴承 THRUST BALL BEARING 平键 FLAT KEY 弹簧垫圈 SINGLE COIL SPRING WASHER 平垫圈 FLAT WASHER 螺母 FULL NYLOCK NUT 圆螺母 ROUND NUT REMOVE ALL BURRS AND SHARP EDGES 所有尖角/棱角倒角并去毛刺 40 REF 为测量的参考尺寸 OD 1/4’ outside dimension 1/4"的缩写 外径直1/4’------->应该为：外径值1/4" 75 CRS 尺75 材质为冷轧钢板 ------->应该为：尺寸75 材质为冷轧钢板 我见过18GA(.048")CRS、16GA(.060)CRS、14GA(.075)CRS，其中 GA 是表示厚度的，但与英寸的关系还没研究明白；照此推算 75 是相当薄的 缩写 全称 翻译 ACCESS Accessory 附件 ADJ Adjustable,Adjust...
