机械设计基础(陈立德第三版)课后答案(118章全)

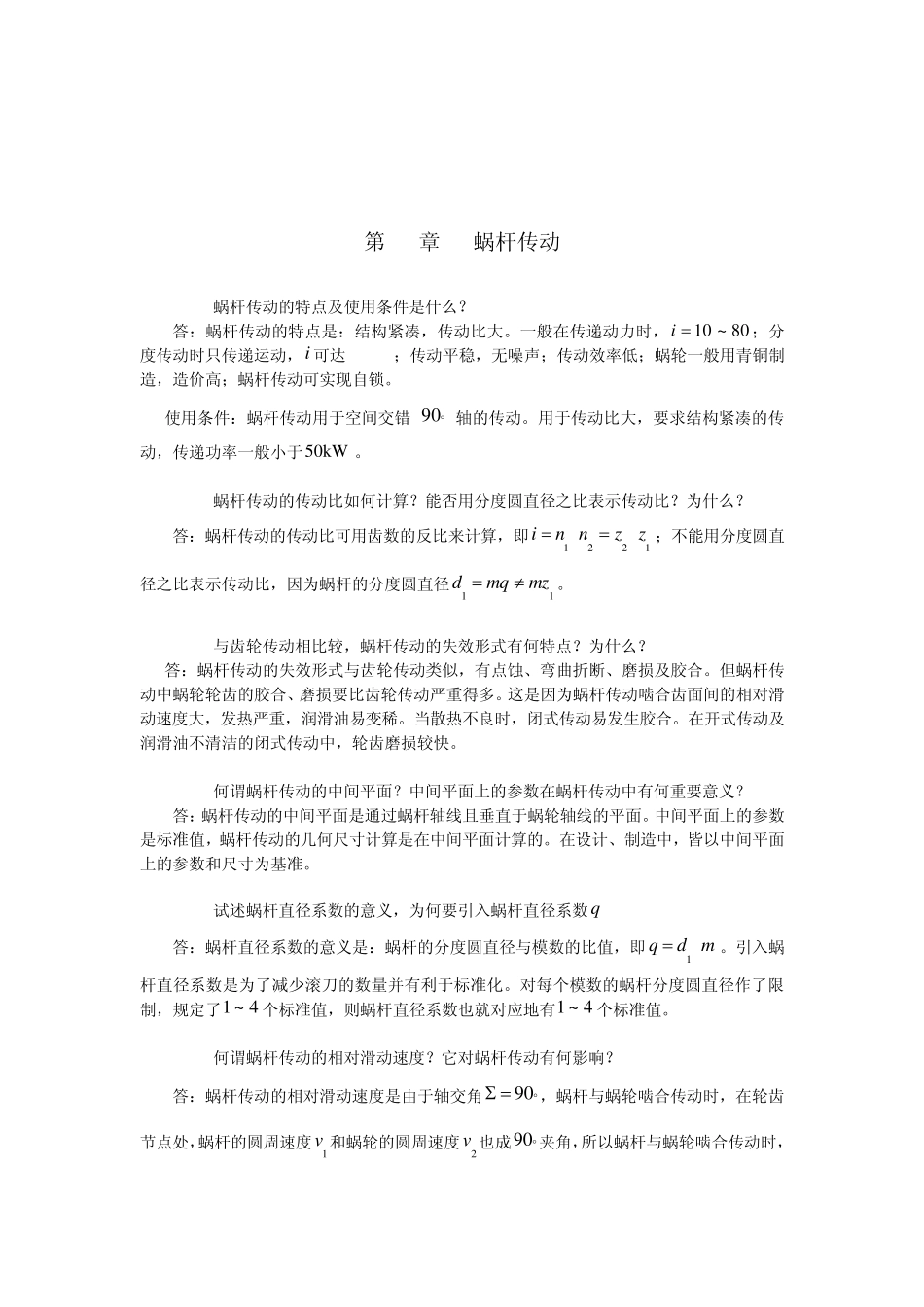

机械设计基础(陈立德第三版)课后答案(118章全)_第1页
1/32

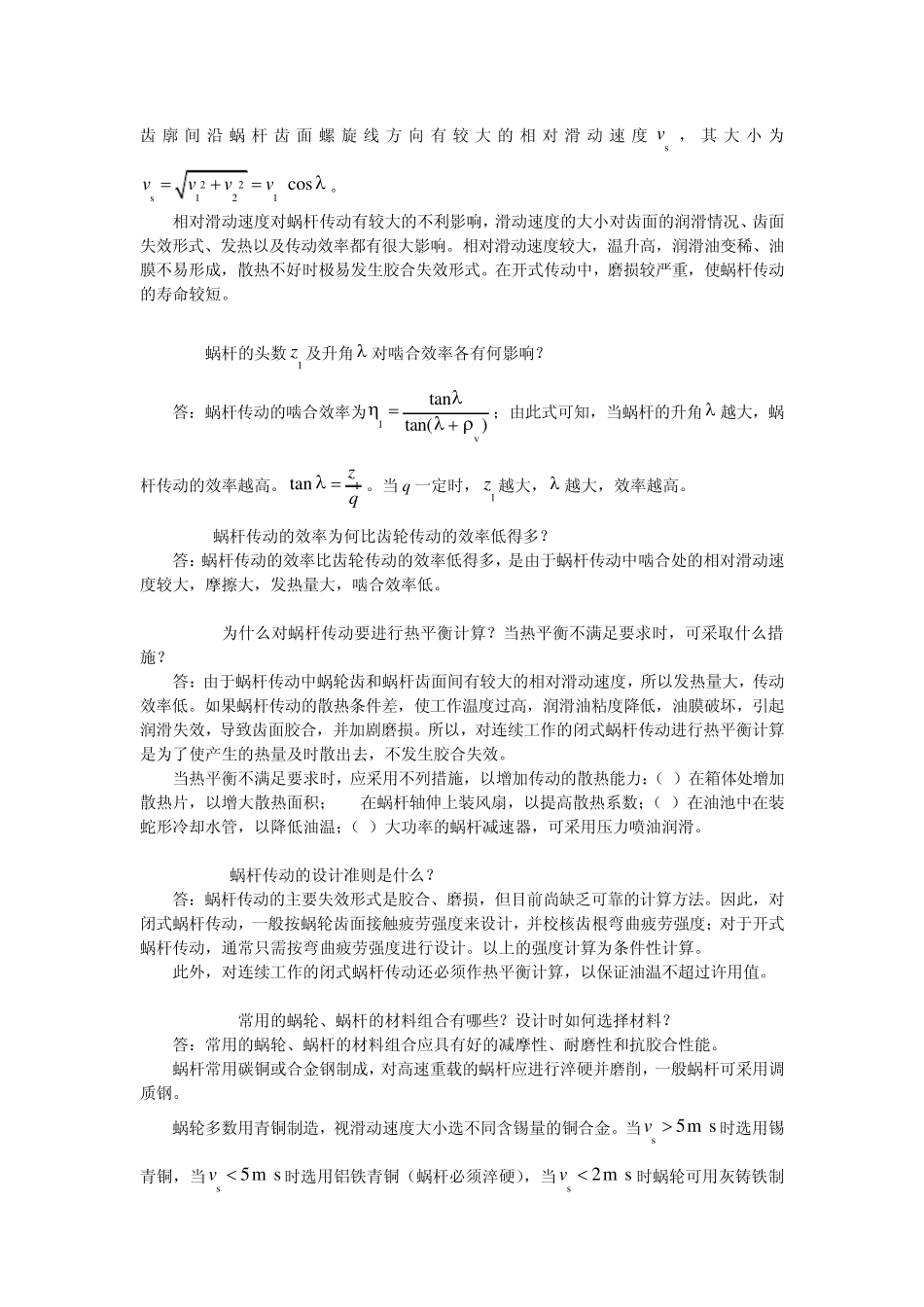

机械设计基础(陈立德第三版)课后答案(118章全)_第2页
2/32

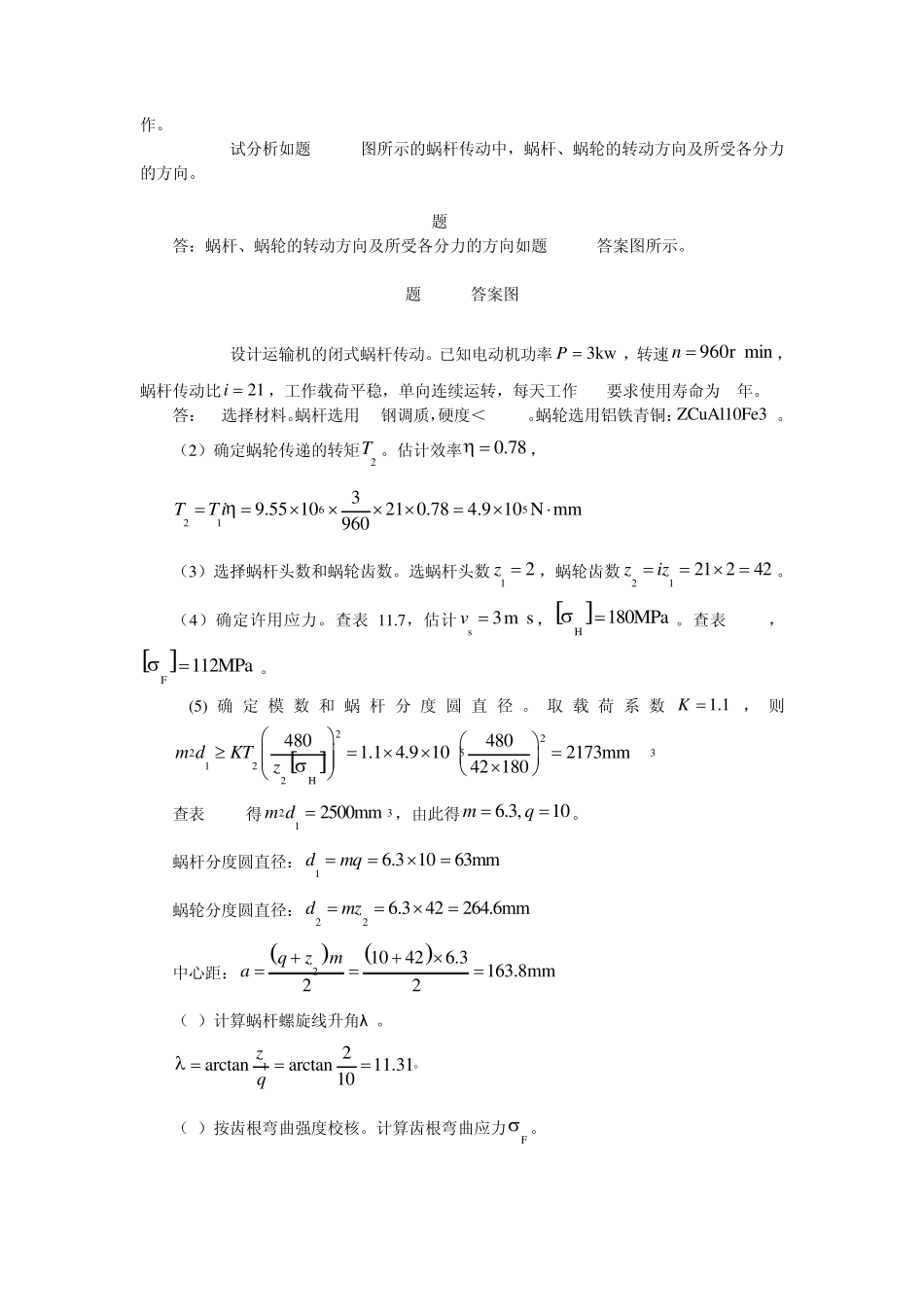

机械设计基础(陈立德第三版)课后答案(118章全)_第3页
3/32
第11章 蜗杆传动 11.1 蜗杆传动的特点及使用条件是什么? 答:蜗杆传动的特点是:结构紧凑,传动比大。一般在传递动力时,10 ~ 80i ;分度传动时只传递运动,i 可达1 000;传动平稳,无噪声;传动效率低;蜗轮一般用青铜制造,造价高;蜗杆传动可实现自锁。 使用条件:蜗杆传动用于空间交错(90 )轴的传动。用于传动比大,要求结构紧凑的传动,传递功率一般小于50kW 。 11.2 蜗杆传动的传动比如何计算?能否用分度圆直径之比表示传动比?为什么? 答:蜗杆传动的传动比可用齿数的反比来计算,即1221in nzz;不能用分度圆直径之比表示传动比,因为蜗杆的分度圆直径11dmqmz。 11.3 与齿轮传动相比较,蜗杆传动的失效形式有何特点?为什么? 答:蜗杆传动的失效形式与齿轮传动类似,有点蚀、弯曲折断、磨损及胶合。但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。这是因为蜗杆传动啮合齿面间的相对滑动速度大,发热严重,润滑油易变稀。当散热不良时,闭式传动易发生胶合。在开式传动及润滑油不清洁的闭式传动中,轮齿磨损较快。 11.4 何谓蜗杆传动的中间平面?中间平面上的参数在蜗杆传动中有何重要意义? 答:蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。中间平面上的参数是标准值,蜗杆传动的几何尺寸计算是在中间平面计算的。在设计、制造中,皆以中间平面上的参数和尺寸为基准。 11.5 试述蜗杆直径系数的意义,为何要引入蜗杆直径系数q ? 答:蜗杆直径系数的意义是:蜗杆的分度圆直径与模数的比值,即1qd m。引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。对每个模数的蜗杆分度圆直径作了限制,规定了1 ~ 4 个标准值,则蜗杆直径系数也就对应地有1 ~ 4 个标准值。 11.6 何谓蜗杆传动的相对滑动速度?它对蜗杆传动有何影响? 答:蜗杆传动的相对滑动速度是由于轴交角90 ,蜗杆与蜗轮啮合传动时,在轮齿节点处,蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角,所以蜗杆与蜗轮啮合传动时,齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度sv,其大小为22s121 cosvvvv。 相对滑动速度对蜗杆传动有较大的不利影响,滑动速度的大小对齿面的润滑情况、齿面失效形式、发热以及传动效率都有很大影响。相对滑动速度较大,温升高,润滑油变稀、油膜不易形成,散热不好时极易发生胶合失效形式。在开式传动中,磨损较严重,使蜗杆传动的寿命较短。...
