机械设计基础知识点与试题库下

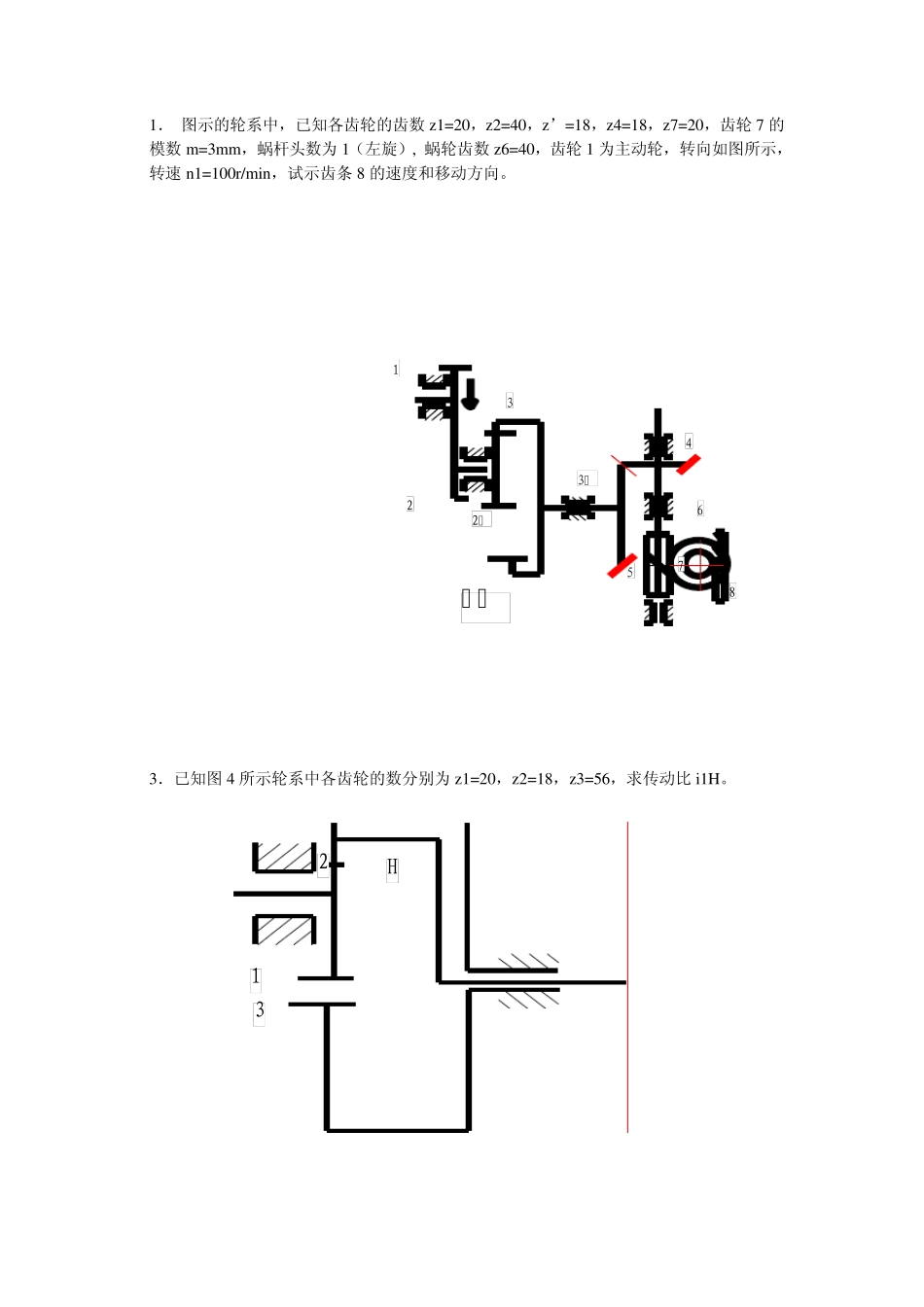

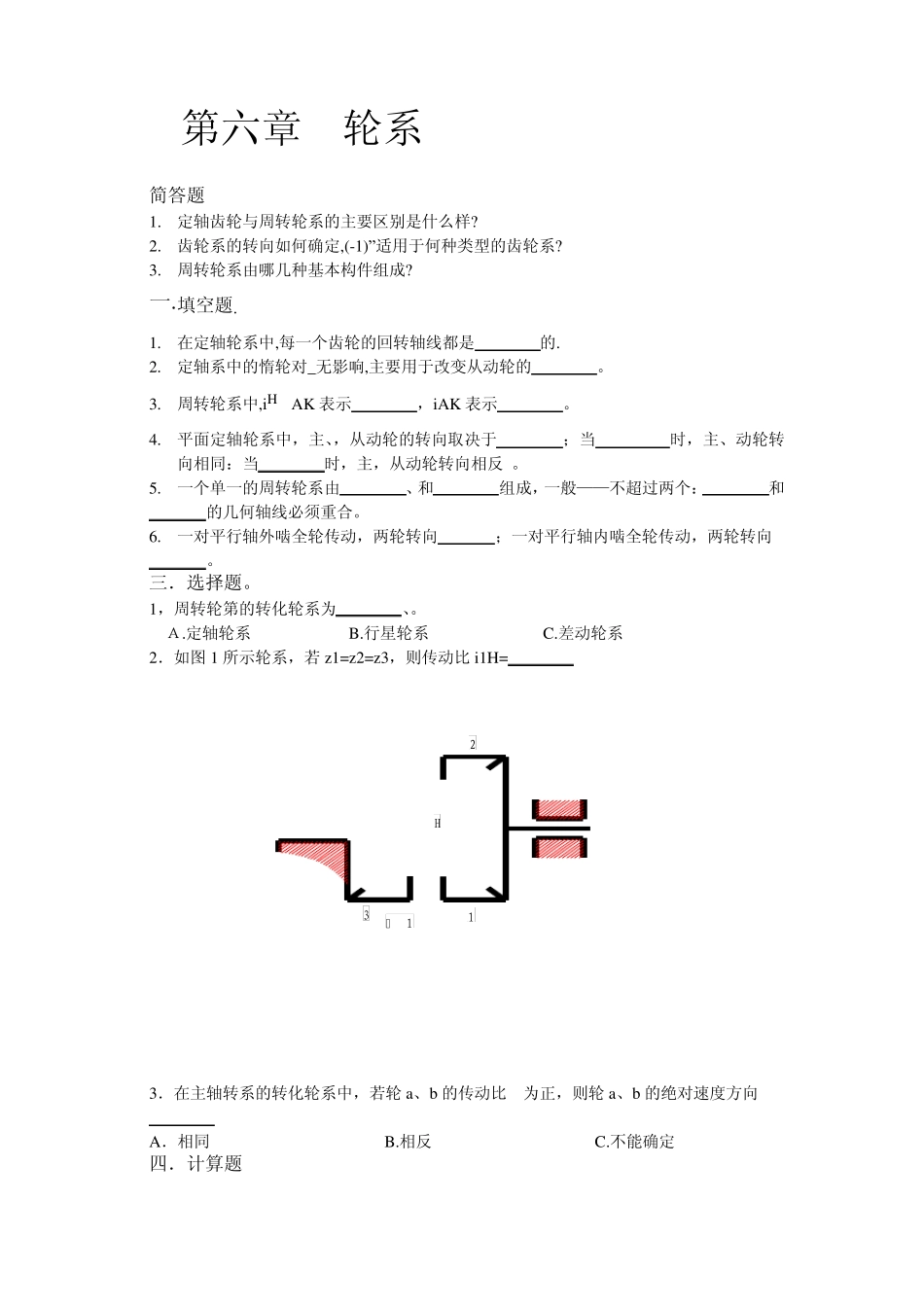

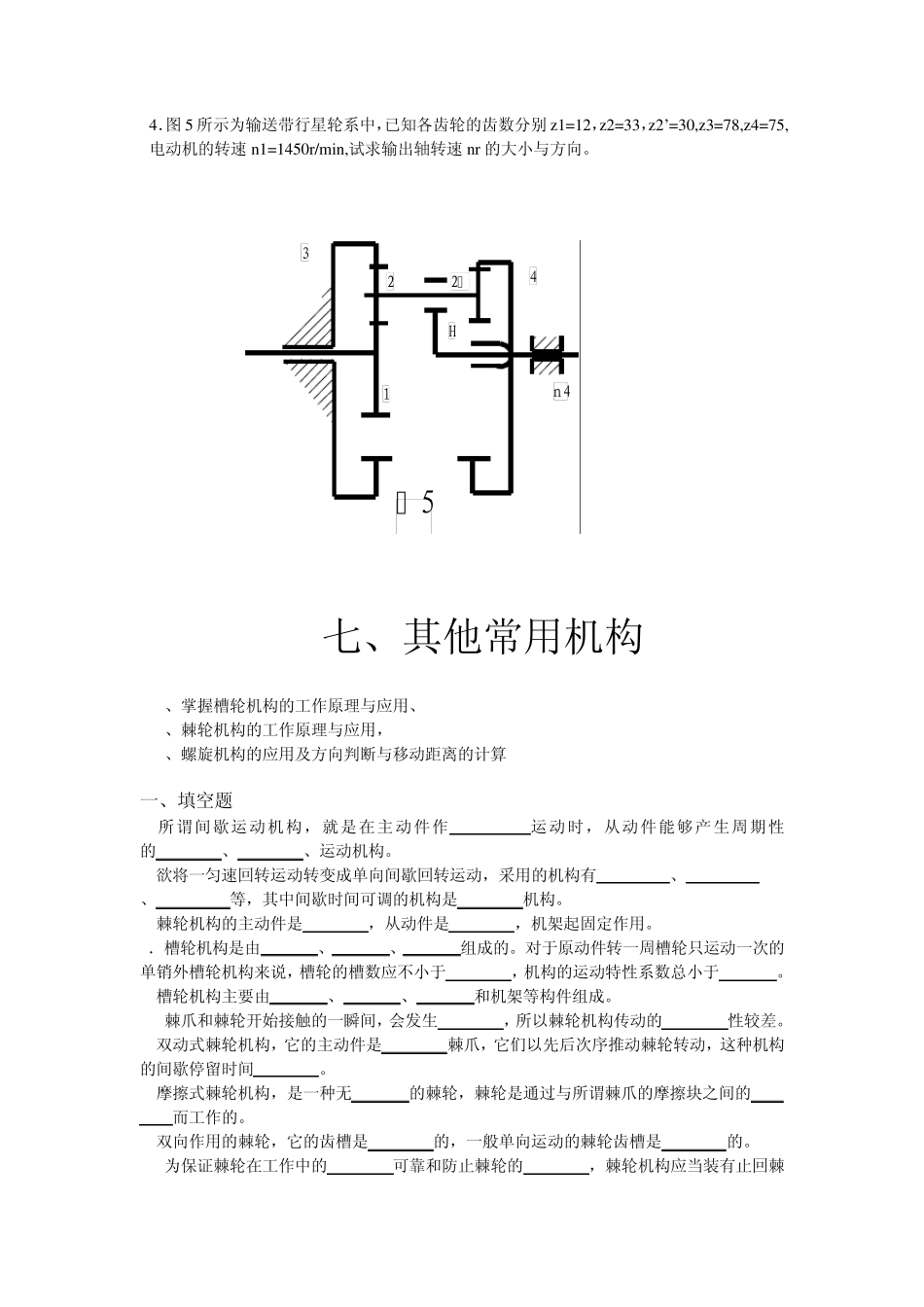

第六章 轮系 简答题 1. 定轴齿轮与周转轮系的主要区别是什么样? 2. 齿轮系的转向如何确定,(-1)”适用于何种类型的齿轮系? 3. 周转轮系由哪几种基本构件组成? 一. 填空题. 1. 在定轴轮系中,每一个齿轮的回转轴线都是 的. 2. 定轴系中的惰轮对_无影响,主要用于改变从动轮的 。 3. 周转轮系中,iH AK 表示 ，iAK 表示 。 4. 平面定轴轮系中，主、，从动轮的转向取决于 ；当 时，主、动轮转向相同：当 时，主，从动轮转向相反 。 5. 一个单一的周转轮系由 、和 组成，一般——不超过两个： 和 的几何轴线必须重合。 6. 一对平行轴外啮全轮传动，两轮转向 ；一对平行轴内啮全轮传动，两轮转向 。 三．选择题。 1，周转轮第的转化轮系为 、。 Ａ.定轴轮系 B.行星轮系 C.差动轮系 2．如图 1 所示轮系，若 z 1=z 2=z 3，则传动比 i1H= H213图1 3．在主轴转系的转化轮系中，若轮a、b 的传动比 为正，则轮a、b 的绝对速度方向 A．相同 B.相反 C.不能确定 四．计算题 1． 图示的轮系中，已知各齿轮的齿数z1=20，z2=40，z’=18，z4=18，z7=20，齿轮7 的模数m=3mm，蜗杆头数为 1（左旋）, 蜗轮齿数z6=40，齿轮1 为主动轮，转向如图所示，转速 n1=100r/min，试示齿条 8 的速度和移动方向。 1232’3’46578图五 3．已知图4 所示轮系中各齿轮的数分别为 z1=20，z2=18，z3=56，求传动比 i1H。 132H 4．图5 所示为输送带行星轮系中，已知各齿轮的齿数分别z1=12，z2=33，z2’=30,z3=78,z4=75,电动机的转速n1=1450r/min,试求输出轴转速nr 的大小与方向。 H422’31n4图 5 七、其他常用机构 1、掌握槽轮机构的工作原理与应用、 2、棘轮机构的工作原理与应用， 3、螺旋机构的应用及方向判断与移动距离的计算 一、填空题 1.所谓间歇运动机构，就是在主动件作 运动时，从动件能够产生周期性的 、 、运动机构。 2.欲将一匀速回转运动转变成单向间歇回转运动，采用的机构有 、 、 等，其中间歇时间可调的机构是 机构。 3.棘轮机构的主动件是 ，从动件是 ，机架起固定作用。 4．槽轮机构是由 、 、 组成的。对于原动件转一周槽轮只运动一次的单销外槽轮机构来说，槽轮的槽数应不小于 ，机构的运动特性系数总小于 。 5.槽轮机构主要由 、 、 和机架等构件组成。 6. 棘爪和棘轮开始接触的一瞬间，会发生 ，所以棘轮机构传动的 性较差。 7.双动式棘轮机构，它...
