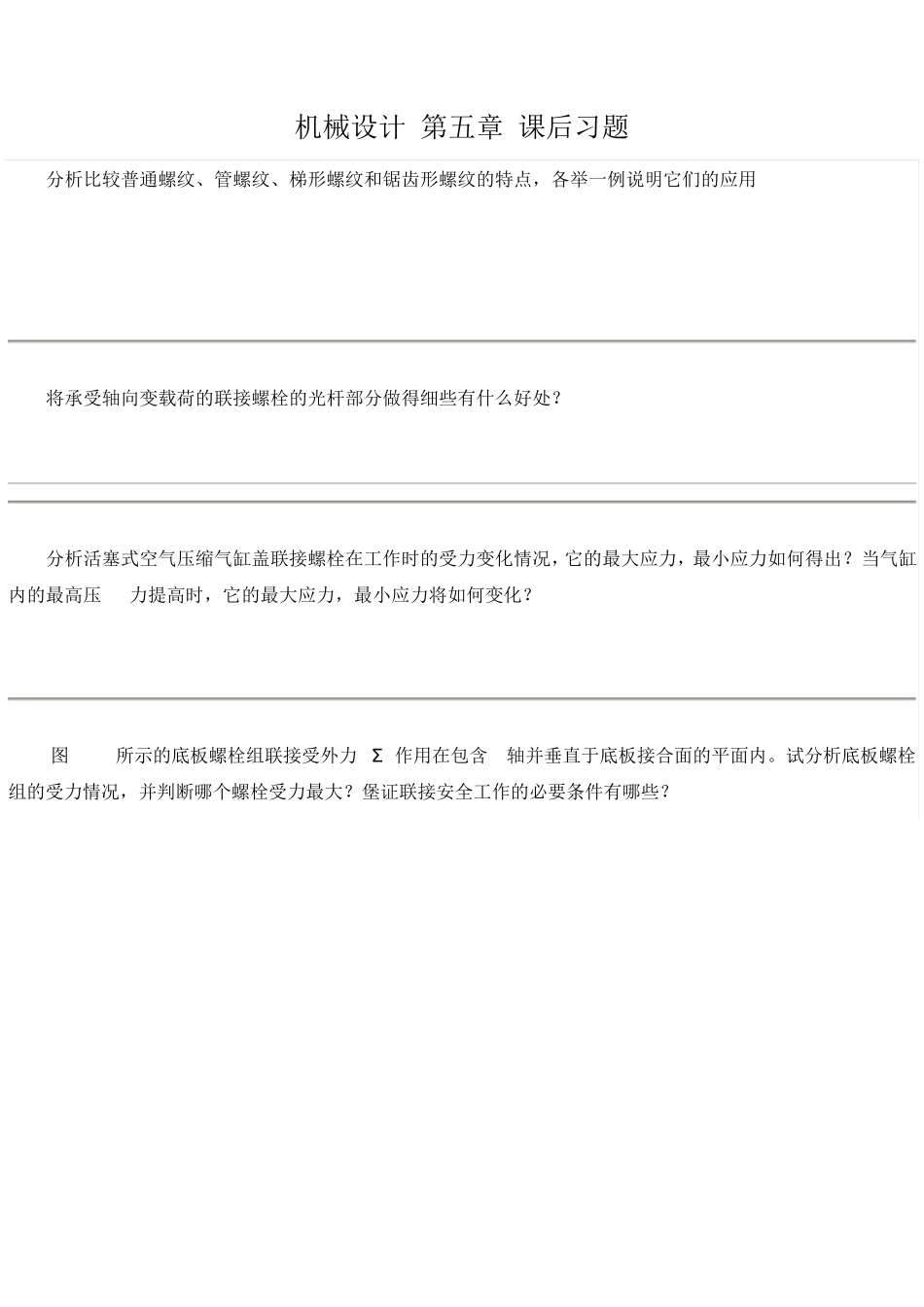

机械设计 第五章 课后习题 5-1 分析比较普通螺纹、管螺纹、梯形螺纹和锯齿形螺纹的特点,各举一例说明它们的应用 5-2 将承受轴向变载荷的联接螺栓的光杆部分做得细些有什么好处? 5-2 分析活塞式空气压缩气缸盖联接螺栓在工作时的受力变化情况,它的最大应力,最小应力如何得出?当气缸内的最高压 力提高时,它的最大应力,最小应力将如何变化? 5-4 ?图 5-49所示的底板螺栓组联接受外力 FΣ 作用在包含 x轴并垂直于底板接合面的平面内。试分析底板螺栓组的受力情况,并判断哪个螺栓受力最大?堡证联接安全工作的必要条件有哪些? 5-5 图5-50是由两块边板和一块承重板焊成的龙门起重机导轨托架。两块边板各用4个螺栓与立柱相联接,托架所承受的最大载荷为 KN,载荷有较大的变动。试问:此螺栓联接采用普通螺栓联接还是铰制孔用螺栓联接为宜?为什么? 5-6 已知托架的边板用6个螺栓与相邻的机架相联接。托架受一与边板螺栓组的垂直对称轴线相平行、距离为mm、大小为 60KN的载荷作用。现有如图 5-51所示的两种螺栓不知型式,设采用铰制孔用螺栓联接,试问哪一种不知型式所用的螺栓直径较小?为什么? 5-7 图 5-52所示为一拉杆螺纹联接。已知拉丁所受的载荷F=56KN,载荷稳定,拉丁材料为 Q235钢,试设计此联接。 5-8 两块金属板用两个M12的普通螺栓联接。若接合面的摩擦系数f=0.3,螺栓预紧力控制在其屈服极限的70%。螺栓用性能等级为4.8的中碳钢制造,求此联接所能传递的横向载荷。 5-9 受轴向载荷的紧螺栓联接,被联接钢板间采用橡胶垫片。已知螺栓预紧力Fo=15000N,当受轴向工作载荷F=10 000N时,求螺栓所受的总拉力及被联接件之间的残余预紧力。 5-10 图5-24所示为一汽缸盖螺栓组联接。已知汽缸内的工作压力P=0~1MPa,缸盖与缸体均为钢制,直径D1=350mm,D2=250mm.上、下凸缘厚均为25mm.试设计此联接。 5-11 设计简单千斤顶(参见图5-41)的螺杆和螺母的主要尺寸。起重量为40000N,起重高度为200mm,材料自选。 参考答案 5-1: 螺纹类型 特点 应用 普通螺纹 牙形为等力三角形,牙型角60o,内外螺纹旋合后留有径向间隙,外螺纹牙根允许有较大的圆角,以减少应力留集中。同一公称直径按螺距大小,分为粗牙和细牙。细牙螺纹升角小,自锁性较好,搞剪强度高,但因牙细在耐磨,容易滑扣 一般联接多用粗牙螺纹,细牙螺纹常用于细小零件、薄壁管件或受冲击、振动和变载荷的连接中,也可作为微调机构的调整螺纹用 ...
