机械课程设计展开式二级减速器设计说明书

机械课程设计展开式二级减速器设计说明书_第1页
1/25
机械课程设计展开式二级减速器设计说明书_第2页
2/25
机械课程设计展开式二级减速器设计说明书_第3页
3/25

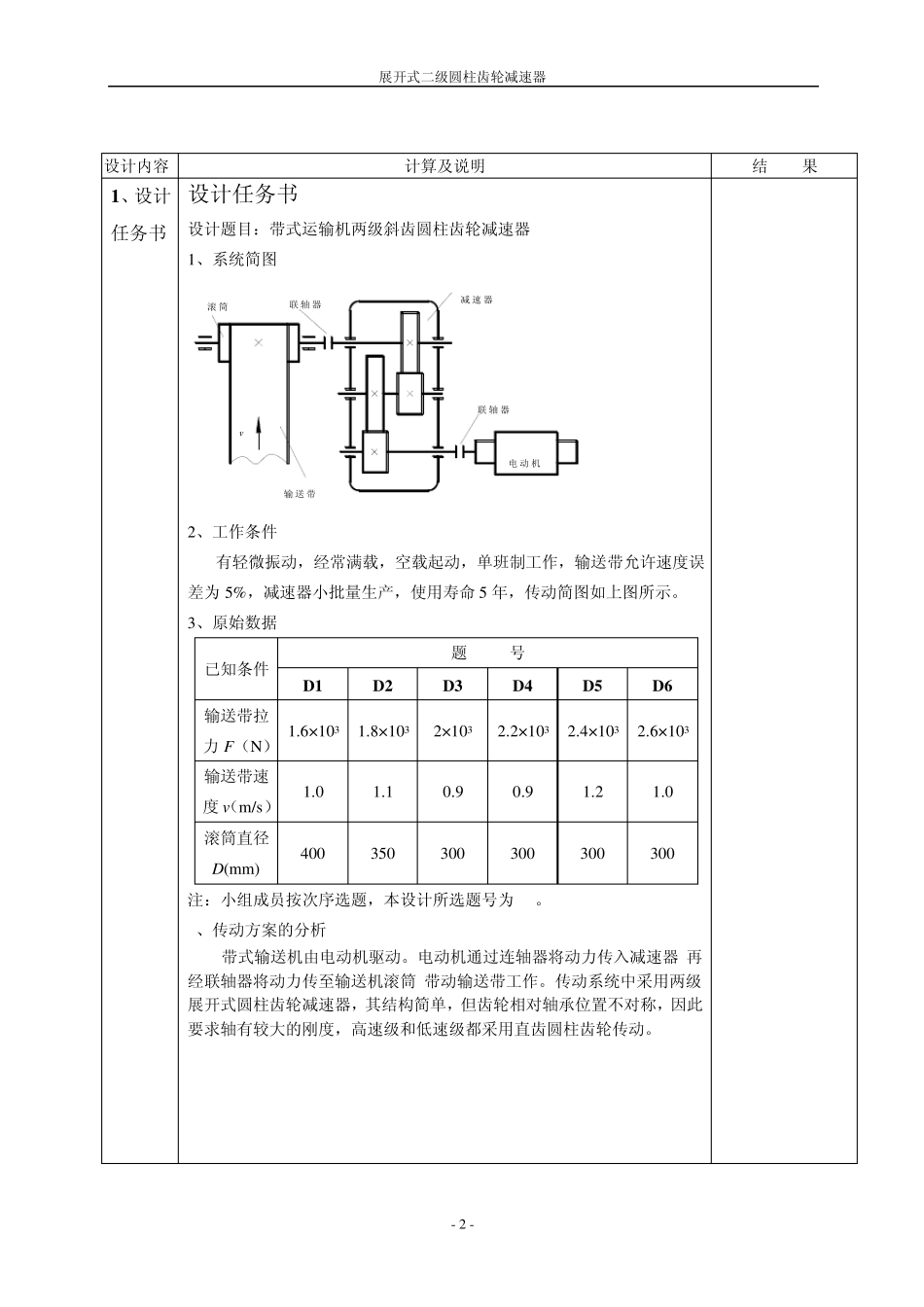

2 0 0 8 级内燃机专业课程设计 机械设计课程设计 2 0 1 0 -2 0 1 1 第 2 学期 姓 名: 班 级: 指导教师: 成 绩: 日期: 2011 年 5 月 机械设计课程设计说明书 - 1 - 目 录 1、设计任务书……………………………………………………..(2) 2、电动机的选择…………………………………………………..(3) 3、计算传动装置的运动和动力参数……………………………..(4) 4、传动件设计(齿轮)…………………………………………..(6) 5、轴的设计………………………………………………………(10) 6、滚动轴承校核…………………………………………………(18) 7、连接设计………………………………………………………(19) 8、减速器润滑及密封……………………………………………(19) 9、箱体及其附件结构设计………………………………………(20) 10、设计总结……………………………………………………..(22) 11、参考资料……………………………………………………..(23) 展开式二级圆柱齿轮减速器 - 2 - 设计内容 计算及说明 结 果 1、设计任务书 设计任务书 设计题目:带式运输机两级斜齿圆柱齿轮减速器 1、系统简图 联 轴 器减速器联 轴 器滚 筒v输 送 带电 动 机 2、工作条件 有轻微振动,经常满载,空载起动,单班制工作,输送带允许速度误差为 5%,减速器小批量生产,使用寿命 5 年,传动简图如上图所示。 3、原始数据 已知条件 题 号 D 1 D 2 D 3 D 4 D 5 D 6 输送带拉力 F(N) 1.6× 103 1.8× 103 2× 103 2.2× 103 2.4× 103 2.6× 103 输送带速度 v(m/s) 1.0 1.1 0.9 0.9 1.2 1.0 滚筒直径D(mm) 400 350 300 300 300 300 注:小组成员按次序选题,本设计所选题号为 D2。 4、传动方案的分析 带式输送机由电动机驱动。电动机通过连轴器将动力传入减速器,再经联轴器将动力传至输送机滚筒,带动输送带工作。传动系统中采用两级展开式圆柱齿轮减速器,其结构简单,但齿轮相对轴承位置不对称,因此要求轴有较大的刚度,高速级和低速级都采用直齿圆柱齿轮传动。 机械设计课程设计说明书 - 3 - 设计内容 计算及说明 结 果 2、电动机的选择 电动机的选择 1、类型选择 电动机的类型根据动力源和工作条件,选用Y系列封闭式三相异步电动机。 2、功率选择 (1)工作机所需功率WP 工作机所需功率为:1000WWWv...
