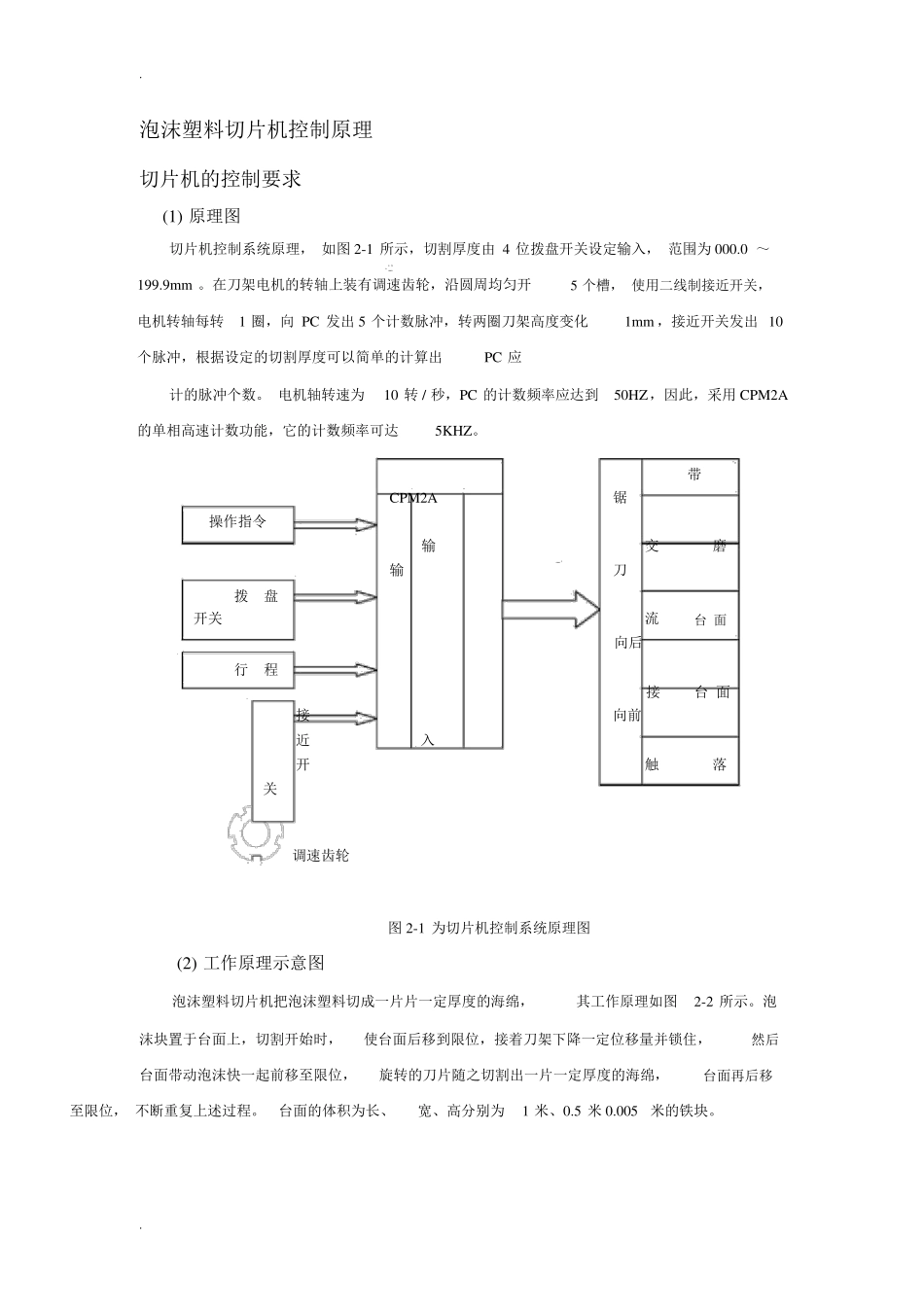

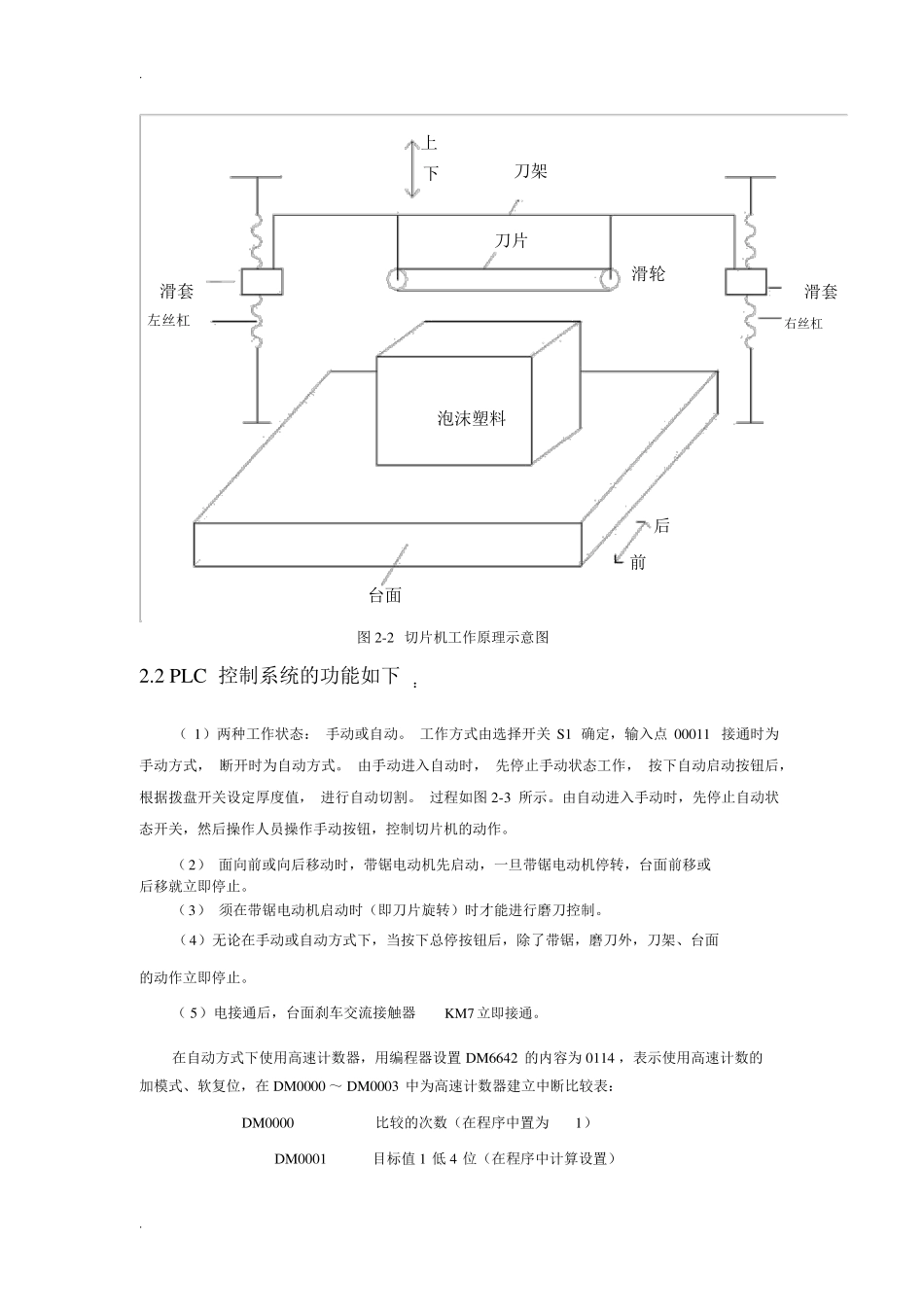

. 《机电控制与可编程控制器 技术课程设计》说明书 题 目： 泡沫塑料自动切边机设计 专 业： 机械设计制造及其自动化 学生姓名： 学 号： 班 级： 指导教师： 设计地点： 设计时间： . . 泡 沫 塑 料 切 片 机 控 制 原 理 切 片 机 的 控 制 要 求 (1) 原 理 图 切 片 机 控 制 系 统 原 理 ， 如 图 2-1 所 示 ， 切 割 厚 度 由 4 位 拨 盘 开 关 设 定 输 入 ， 范 围 为 000.0 ～ 199.9m m 。 在 刀 架 电 机 的 转 轴 上 装 有 调 速 齿 轮 ， 沿 圆 周 均 匀 开 5 个 槽 ， 使 用 二 线 制 接 近 开 关 ， 电 机 转 轴 每 转 1 圈 ， 向 PC 发 出 5 个 计 数 脉 冲 ， 转 两 圈 刀 架 高 度 变 化 1m m ， 接 近 开 关 发 出 10 个 脉 冲 ， 根 据 设 定 的 切 割 厚 度 可 以 简 单 的 计 算 出 PC 应 计 的 脉 冲 个 数 。 电 机 轴 转 速 为 10 转 / 秒 ， PC 的 计 数 频 率 应 达 到 50HZ， 因 此 ， 采 用 CPM2A 的 单 相 高 速 计 数 功 能 ， 它 的 计 数 频 率 可 达 5KHZ。 带 CPM2A 锯 操 作 指 令 输 交 磨 输 刀 拨 盘 开 关 流 台 面 向 后 行 程 接 台 面 接 向 前 近 入 开 触 落 关 调 速 齿 轮 图 2-1 为 切 片 机 控 制 系 统 原 理 图 (2) 工 作 原 理 示 意 图 泡 沫 塑 料 切 片 机 把 泡 沫 塑 料 切 成 一 片 片 一 定 厚 度 的 海 绵 ， 其 工 作 原 理 如 图 2-2 所 示 。 泡 沫 块 置 于 台 面 上 ， 切 割 开 始 时 ， 使 台 面 后 移到 限位 ， 接 着刀 架 下降一 定 位 移量并锁住， 然后 台 面 带 动泡 沫 快一 起前 移至限位 ， 旋转 的 刀 片 随之切 割 出 一 片 一 定 厚 度 的 海 绵 ， 台 面 再后 移 至限位 ， 不断重复上 述过程 。 台 面 的 体积为 长、 宽、高 分别为 1 米、0.5 米 0.005 米的 铁 块 。 . . 上 下 刀架 刀片 滑套 滑轮 滑套 左丝杠 右丝杠 泡沫塑料 后 前 台面 图 2-2 切片机工作原理示意图 2.2 PLC 控制系统的功能如下...
