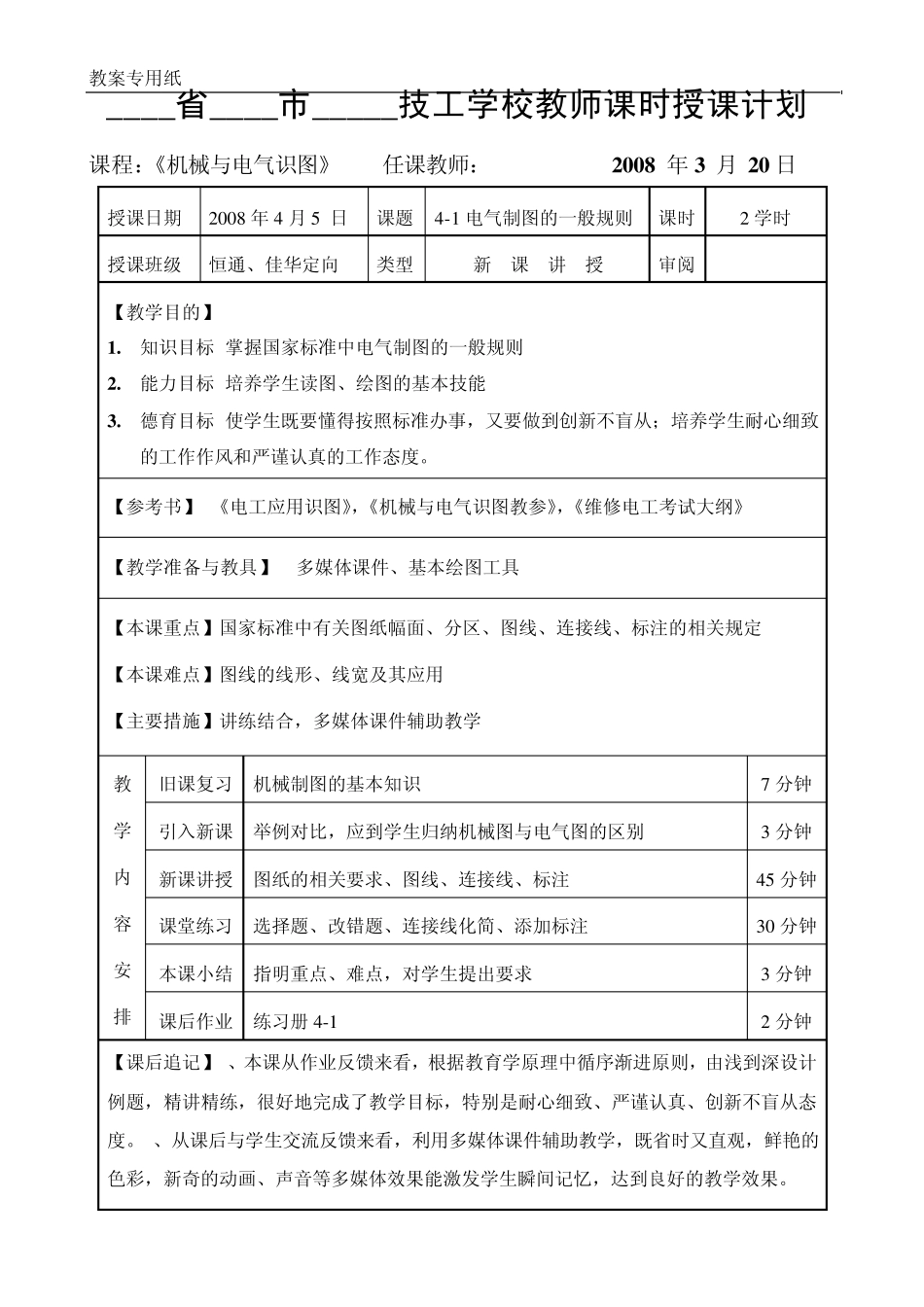

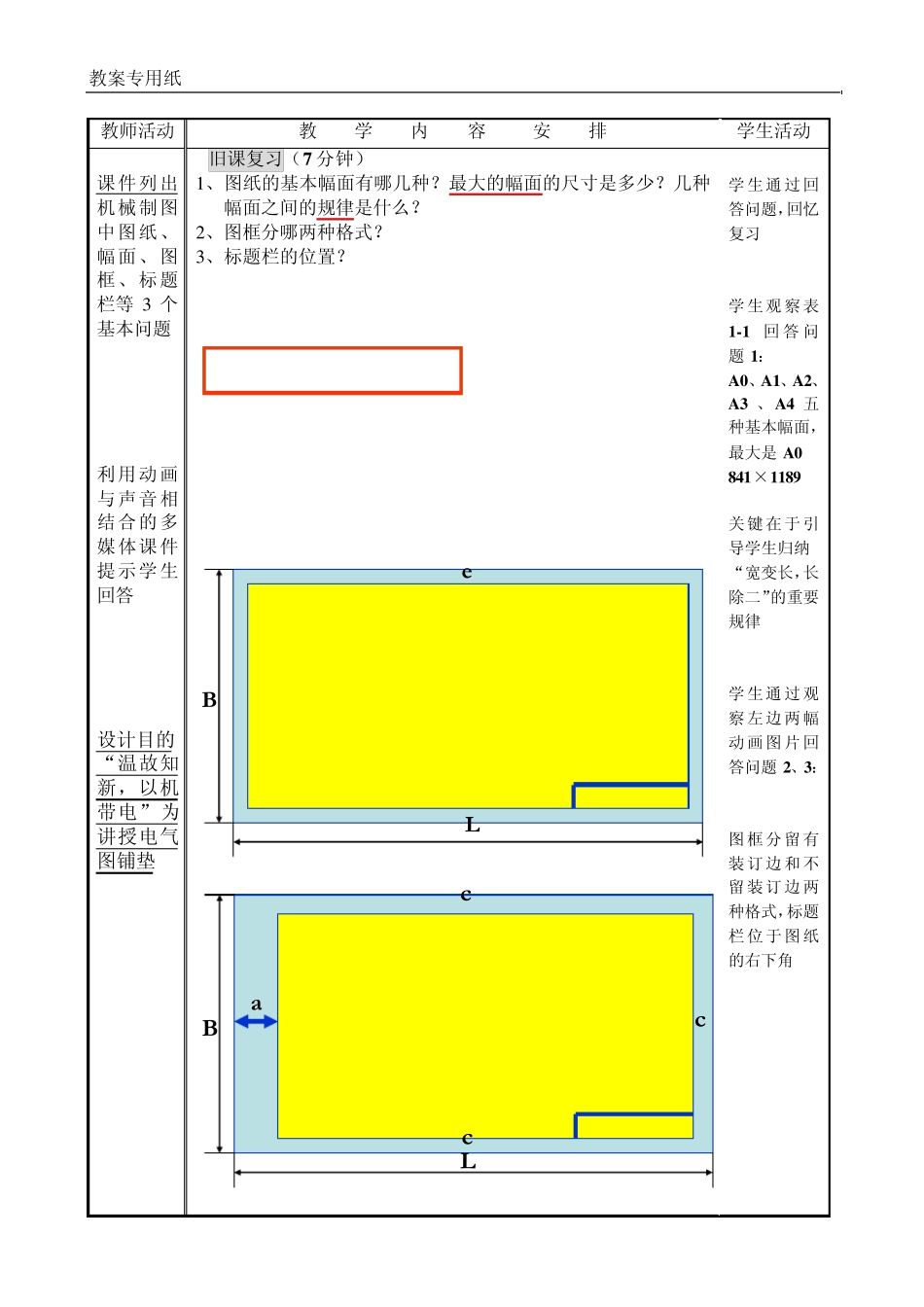

教案专用纸 _ _ _ _ 省_ _ _ _ 市_ _ _ _ _ 技工学校教师课时授课计划 课程：《机械与电气识图》 任课教师： 2 0 0 8 年3 月 2 0 日 授课日期 2 0 0 8 年4 月5 日 课题 4 -1 电气制图的一般规则 课时 2 学时 授课班级 恒通、佳华定向 类型 新 课 讲 授 审阅 【教学目的】 1 . 知识目标 掌握国家标准中电气制图的一般规则 2 . 能力目标 培养学生读图、绘图的基本技能 3 . 德育目标 使学生既要懂得按照标准办事，又要做到创新不盲从；培养学生耐心细致的工作作风和严谨认真的工作态度。 【参考书】 《电工应用识图》，《机械与电气识图教参》，《维修电工考试大纲》 【教学准备与教具】 多媒体课件、基本绘图工具 【本课重点】国家标准中有关图纸幅面、分区、图线、连接线、标注的相关规定 【本课难点】图线的线形、线宽及其应用 【主要措施】讲练结合，多媒体课件辅助教学 教学内容安排 旧课复习 机械制图的基本知识 7 分钟 引入新课 举例对比，应到学生归纳机械图与电气图的区别 3 分钟 新课讲授 图纸的相关要求、图线、连接线、标注 4 5 分钟 课堂练习 选择题、改错题、连接线化简、添加标注 3 0 分钟 本课小结 指明重点、难点，对学生提出要求 3 分钟 课后作业 练习册 4 -1 2 分钟 【课后追记】1、本课从作业反馈来看，根据教育学原理中循序渐进原则，由浅到深设计例题，精讲精练，很好地完成了教学目标，特别是耐心细致、严谨认真、创新不盲从态度。2、从课后与学生交流反馈来看，利用多媒体课件辅助教学，既省时又直观，鲜艳的色彩，新奇的动画、声音等多媒体效果能激发学生瞬间记忆，达到良好的教学效果。 教案专用纸 教师活动 教 学 内 容 安 排 学生活动 课件列出机械制图中图纸、幅面、图框、标题栏等3 个基本问题 利用动画与声音相结合的多媒体课件提示学生回答 设计目的 “温故知新，以机带电”为讲授电气图铺垫 旧课复习（7 分钟） 1 、图纸的基本幅面有哪几种？最大的幅面的尺寸是多少？几种幅面之间的规律是什么？ 2 、图框分哪两种格式？ 3 、标题栏的位置？ 学生通过回答问题，回忆复习 学生观察表1-1 回答问题1： A 0、A 1、A 2、A 3 、A 4 五种基本幅面，最大是A 0 841×1189 关键在于引导学生归纳 “宽变长，长除二”的重要规律 学生通过观察左边两幅动画图片回答问题2、3： 图框分...
