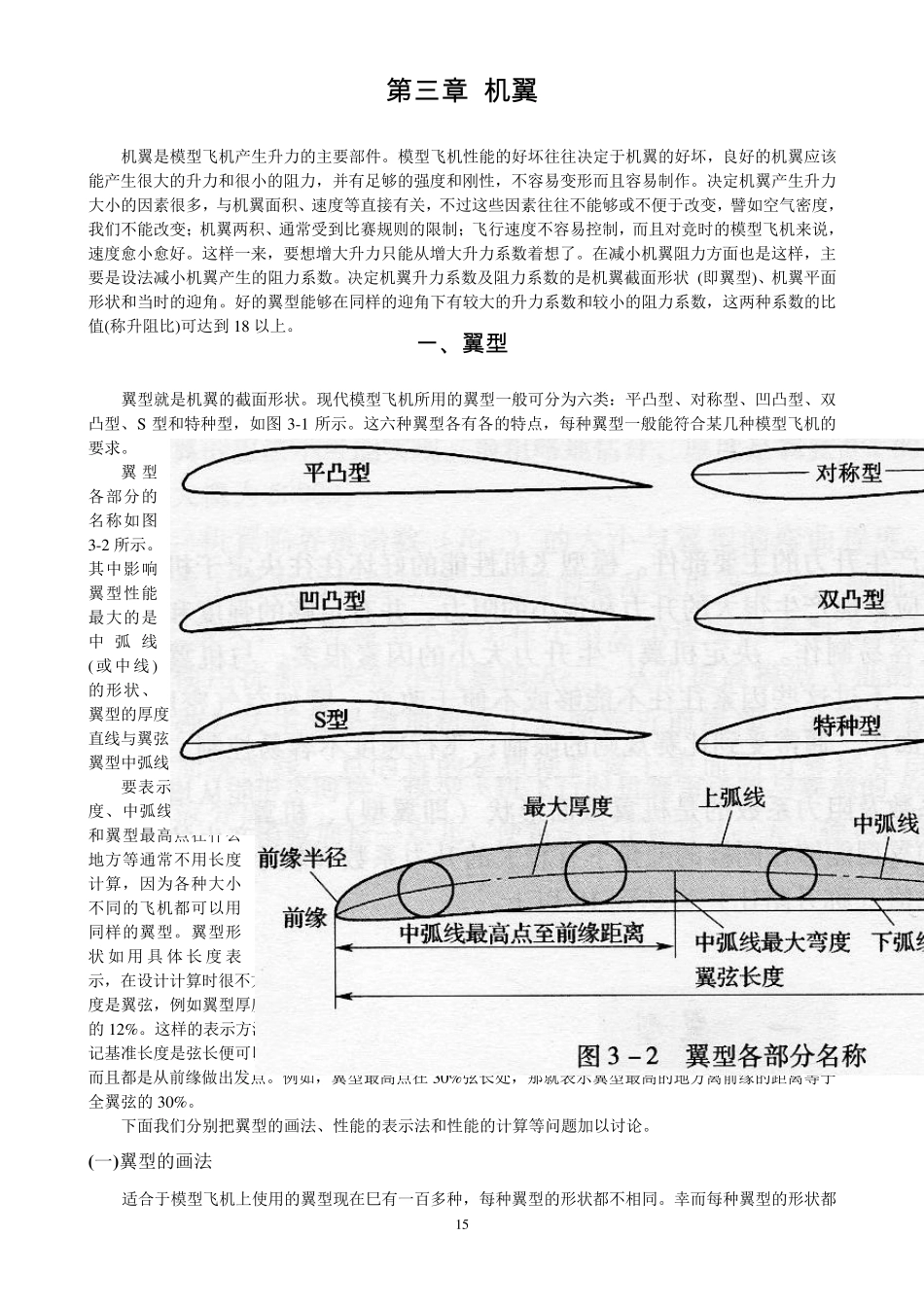

15 第 三 章 机 翼 机翼是模型飞机产生升力的主要部件。模型飞机性能的好坏往往决定于机翼的好坏，良好的机翼应该能产生很大的升力和很小的阻力，并有足够的强度和刚性，不容易变形而且容易制作。决定机翼产生升力大小的因素很多，与机翼面积、速度等直接有关，不过这些因素往往不能够或不便于改变，譬如空气密度，我们不能改变；机翼两积、通常受到比赛规则的限制；飞行速度不容易控制，而且对竞时的模型飞机来说，速度愈小愈好。这样一来，要想增大升力只能从增大升力系数着想了。在减小机翼阻力方面也是这样，主要是设法减小机翼产生的阻力系数。决定机翼升力系数及阻力系数的是机翼截面形状 (即翼型)、机翼平面形状和当时的迎角。好的翼型能够在同样的迎角下有较大的升力系数和较小的阻力系数，这两种系数的比值(称升阻比)可达到 18 以上。 一 、翼 型 翼型就是机翼的截面形状。现代模型飞机所用的翼型一般可分为六类：平凸型、对称型、凹凸型、双凸型、S 型和特种型，如图 3-1 所示。这六种翼型各有各的特点，每种翼型一般能符合某几种模型飞机的要求。 翼型各部分的名称如图3-2 所示。其中影响翼型性能最大的是中 弧 线(或中线)的形状、翼型的厚度和翼型厚度的分布。中弧线是翼型上弧线与下弧线之间的距离中点的连线。如果中弧线是一根直线与翼弦重合，那就表示这个翼型上表面和下表面的弯曲情况完全一样，这种翼型称为对称翼型。普通翼型中弧线总是向上弯的，S 翼型的中弧线成横放的S 形。 要表示翼型的厚度、中弧线的弯曲度和翼型最高点在什么地方等通常不用长度计算，因为各种大小不同的飞机都可以用同样的翼型。翼型形状 如 用 具 体 长 度表示，在设计计算时很不方便，现在的翼型资料对这些长度都用百分数表示，不用厘米或米来计算，基准长度是翼弦，例如翼型厚度是1.2 厘米，弦长 10 厘米，那么翼型厚度用(1.2/10)来表示，即翼型厚度是翼弦的12%。这样的表示方法很方便，不管用在大飞机或小飞机上，这种翼型的厚度始终是12%。大家只要牢记基准长度是弦长便可以很容易算出实际的翼型厚度来，此外计算前后距离也用百分数，也以弦长为基准，而且都是从前缘做出发点。例如，翼型最高点在 30%弦长处，那就表示翼型最高的地方离前缘的距离等于全翼弦的30%。 下面我们分别把翼型的画法、性能的表示法和性能的计算等问题加以讨论。 (一)翼型的画法 适合于模型飞机上使用的翼型现在巳有一百多种，每种翼型...
