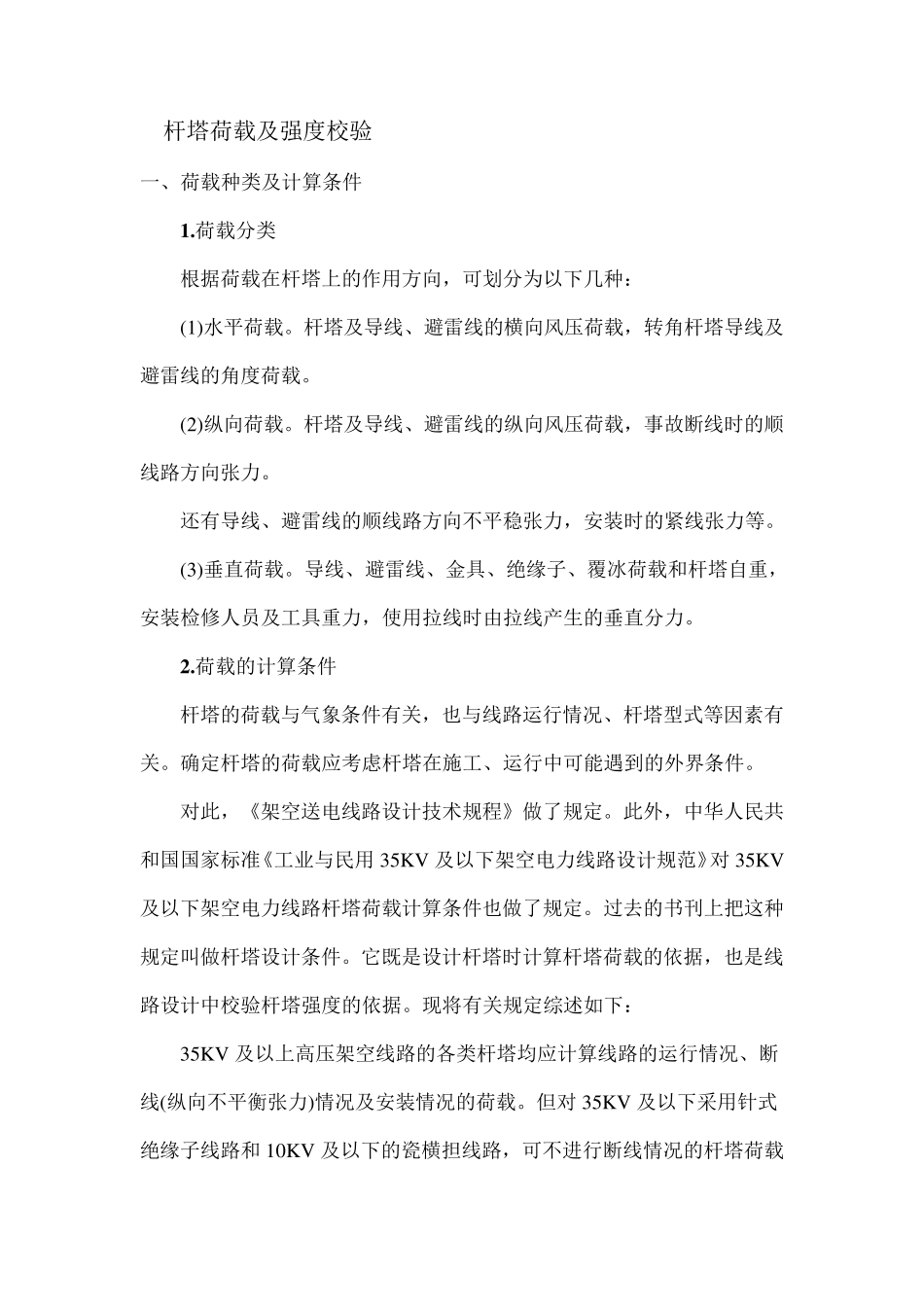

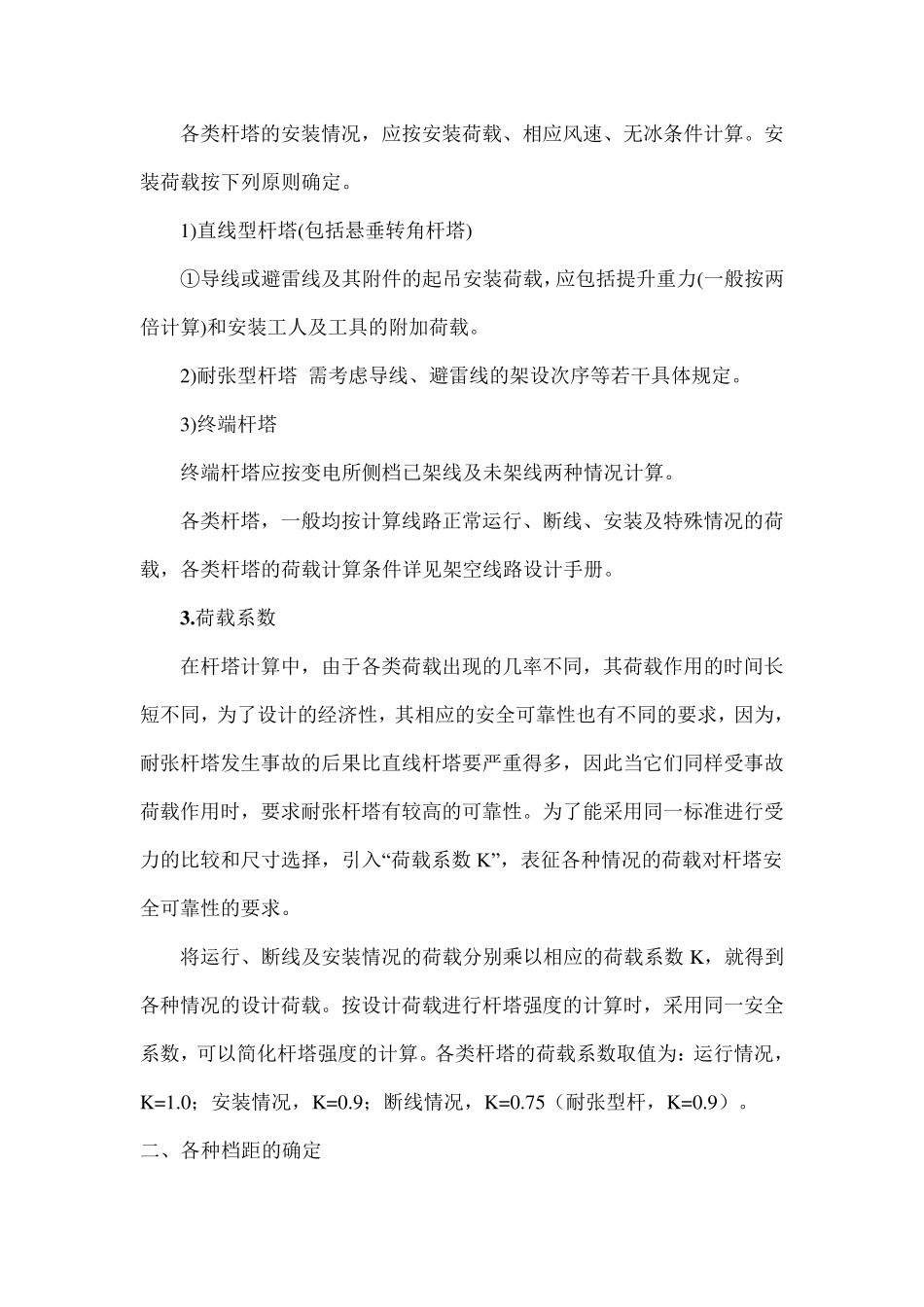

杆塔荷载及强度校验 一、荷载种类及计算条件 1 .荷载分类 根据荷载在杆塔上的作用方向,可划分为以下几种: (1)水平荷载。杆塔及导线、避雷线的横向风压荷载,转角杆塔导线及避雷线的角度荷载。 (2)纵向荷载。杆塔及导线、避雷线的纵向风压荷载,事故断线时的顺线路方向张力。 还有导线、避雷线的顺线路方向不平稳张力,安装时的紧线张力等。 (3)垂直荷载。导线、避雷线、金具、绝缘子、覆冰荷载和杆塔自重,安装检修人员及工具重力,使用拉线时由拉线产生的垂直分力。 2 .荷载的计算条件 杆塔的荷载与气象条件有关,也与线路运行情况、杆塔型式等因素有关。确定杆塔的荷载应考虑杆塔在施工、运行中可能遇到的外界条件。 对此,《架空送电线路设计技术规程》做了规定。此外,中华人民共和国国家标准《工业与民用 35K V 及以下架空电力线路设计规范》对 35K V及以下架空电力线路杆塔荷载计算条件也做了规定。过去的书刊上把这种规定叫做杆塔设计条件。它既是设计杆塔时计算杆塔荷载的依据,也是线路设计中校验杆塔强度的依据。现将有关规定综述如下: 35K V 及以上高压架空线路的各类杆塔均应计算线路的运行情况、断线(纵向不平衡张力)情况及安装情况的荷载。但对 35K V 及以下采用针式绝缘子线路和 10K V 及以下的瓷横担线路,可不进 行断线情况的杆塔荷载计算。 (1 )正常运行情况。各类杆塔的运行情况,应采用下列荷载计算条件:①最大风速、无冰、未断线;②覆冰、相应风速、未断线;③最低气温、无风、无冰、未断线(适用于终端杆塔和转角杆塔)。 (2 ) 断线(不平衡张力)情况。 分以下几种)情况考虑: 1 ) 直线型杆塔(包括悬垂转角杆塔)的断线(不平衡张力)情况 单回路或多回路直线型杆塔(包括悬垂转角杆塔)的断线(不平衡张力)情况,应采用下列荷载计算条件:①断一根导线(或一相不平衡张力)、避雷线未断、无风、无冰。②一根避雷线有不平衡张力、导线未断、无风、无冰。 其中,单导线的断线张力和避雷线的不平衡张力计算应采用数值参见有关文献。 2 )耐张转角型杆塔断线情况 耐张转角型杆塔断线情况应采用下列荷载计算条件(适用于单回路或多回路杆塔):①在同一档内断两相导线(终端杆塔应考虑剩两相导线)、避雷线未断、无风、无冰。②断一根避雷线、导线未断、无风、无冰。在断线情况下,导线断线张力取导线最大张力的7 0 %,避雷线断线张力取避雷线最大使用张力的8 0 %。 3 )重冰区各类杆塔...
