李裕能_第九章一阶电路和二阶电路习题及解答

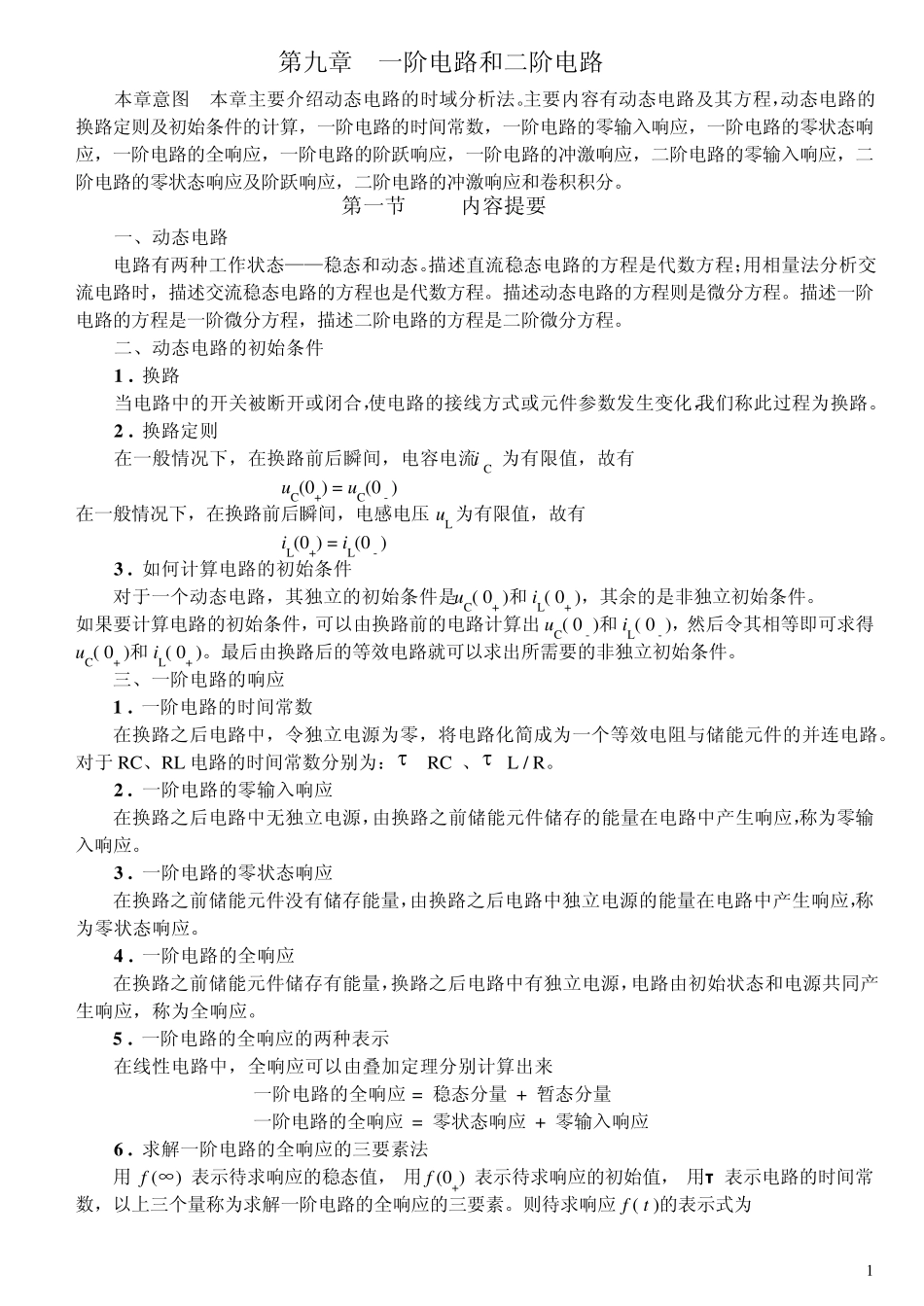

李裕能_第九章一阶电路和二阶电路习题及解答_第1页
1/7

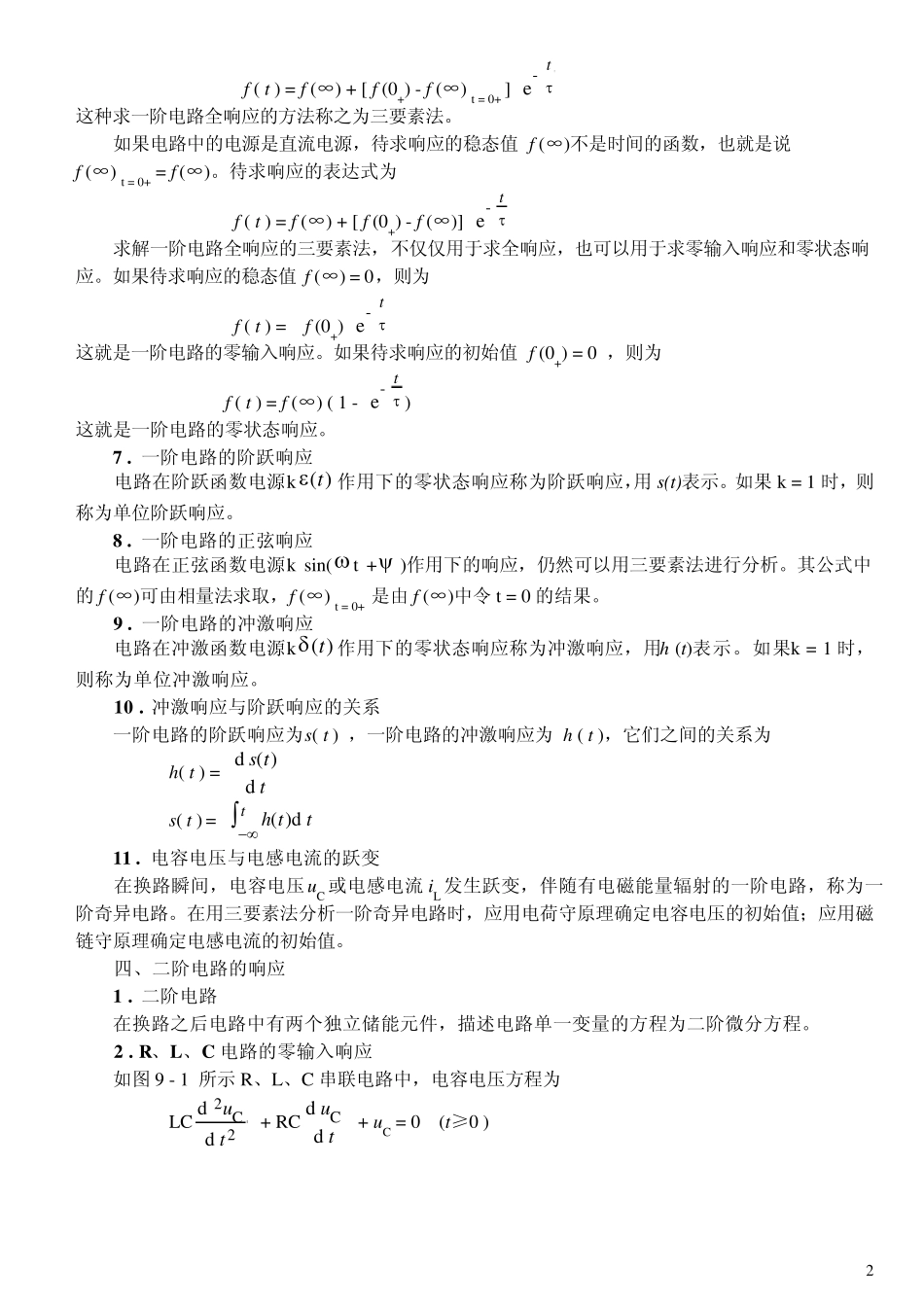

李裕能_第九章一阶电路和二阶电路习题及解答_第2页
2/7

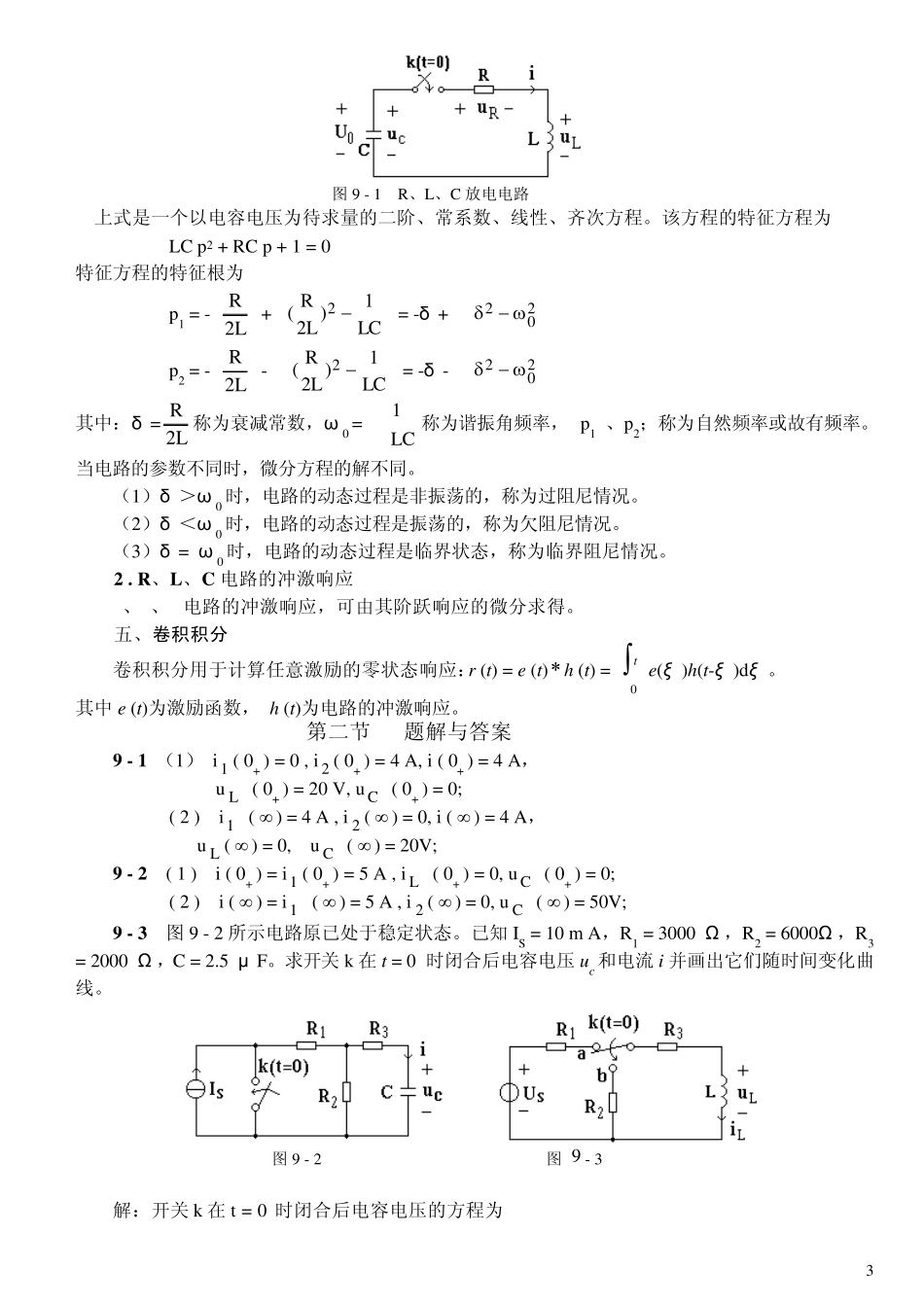

李裕能_第九章一阶电路和二阶电路习题及解答_第3页
3/7
1 第九章 一阶电路和二阶电路 本章意图 本章主要介绍动态电路的时域分析法。主要内容有动态电路及其方程,动态电路的换路定则及初始条件的计算,一阶电路的时间常数,一阶电路的零输入响应,一阶电路的零状态响应,一阶电路的全响应,一阶电路的阶跃响应,一阶电路的冲激响应,二阶电路的零输入响应,二阶电路的零状态响应及阶跃响应,二阶电路的冲激响应和卷积积分。 第一节 内容提要 一、动态电路 电路有两种工作状态——稳态和动态。描述直流稳态电路的方程是代数方程;用相量法分析交流电路时,描述交流稳态电路的方程也是代数方程。描述动态电路的方程则是微分方程。描述一阶电路的方程是一阶微分方程,描述二阶电路的方程是二阶微分方程。 二、动态电路的初始条件 1 . 换路 当电路中的开关被断开或闭合,使电路的接线方式或元件参数发生变化,我们称此过程为换路。 2 . 换路定则 在一般情况下,在换路前后瞬间,电容电流i C 为有限值,故有 u C(0+) = u C(0 - ) 在一般情况下,在换路前后瞬间,电感电压 u L为有限值,故有 iL(0+) = iL(0 - ) 3 . 如何计算电路的初始条件 对于一个动态电路,其独立的初始条件是u C( 0+ )和iL( 0+ ),其余的是非独立初始条件。 如果要计算电路的初始条件,可以由换路前的电路计算出 u C( 0 - )和iL( 0 - ),然后令其相等即可求得u C( 0+ )和iL( 0+ )。最后由换路后的等效电路就可以求出所需要的非独立初始条件。 三、一阶电路的响应 1 . 一阶电路的时间常数 在换路之后电路中,令独立电源为零,将电路化简成为一个等效电阻与储能元件的并连电路。对于 RC、RL 电路的时间常数分别为: = RC 、 =L / R。 2 . 一阶电路的零输入响应 在换路之后电路中无独立电源,由换路之前储能元件储存的能量在电路中产生响应,称为零输入响应。 3 . 一阶电路的零状态响应 在换路之前储能元件没有储存能量,由换路之后电路中独立电源的能量在电路中产生响应,称为零状态响应。 4 . 一阶电路的全响应 在换路之前储能元件储存有能量,换路之后电路中有独立电源,电路由初始状态和电源共同产生响应,称为全响应。 5 . 一阶电路的全响应的两种表示 在线性电路中,全响应可以由叠加定理分别计算出来 一阶电路的全响应 = 稳态分量 + 暂态分量 一阶电路的全响应 = 零状态响应 + 零输入响应 6 . 求解一阶电路的全响应的三要素...
