电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

材料分析方法周玉第二版

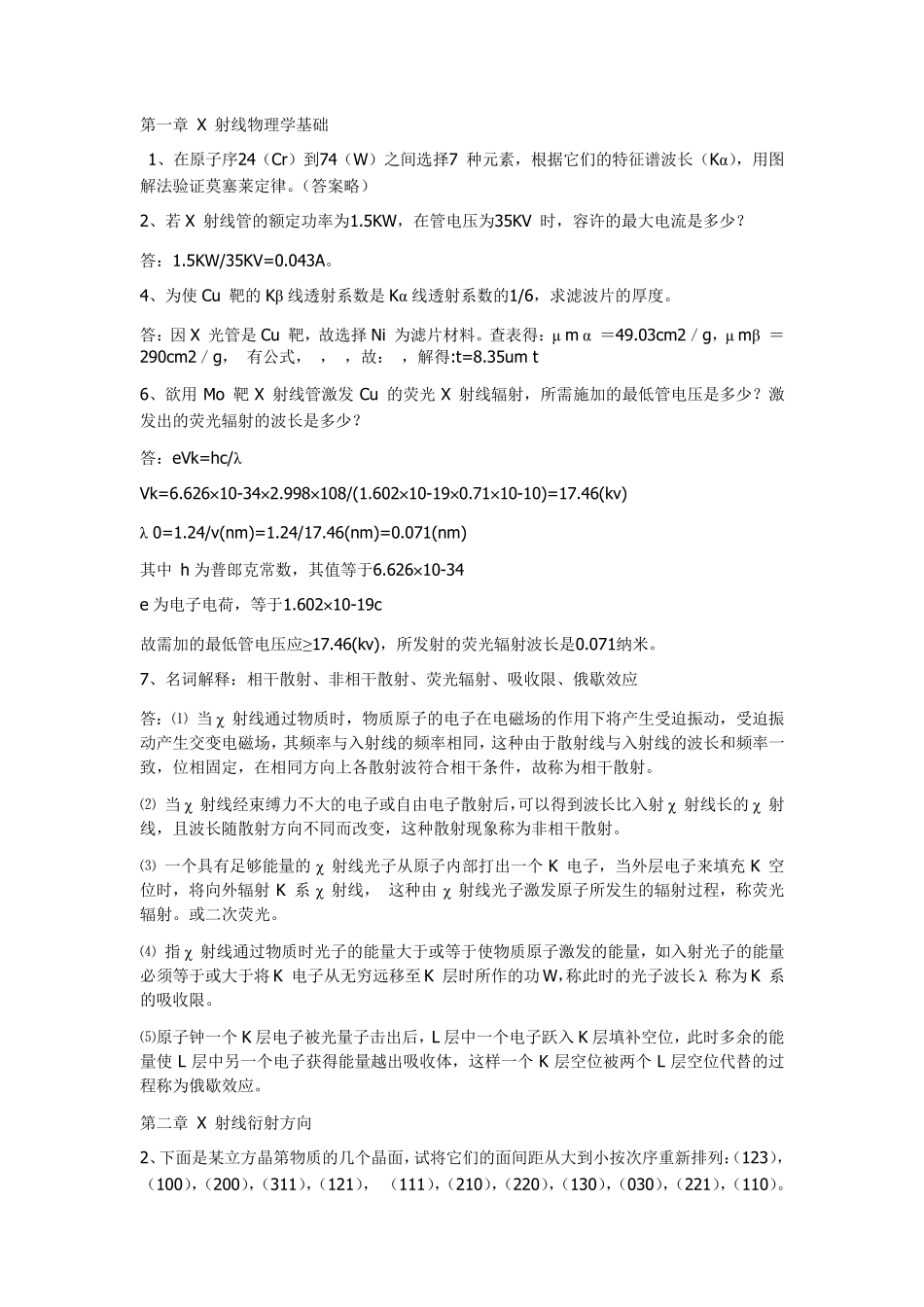

材料分析方法周玉第二版_第1页
1/9

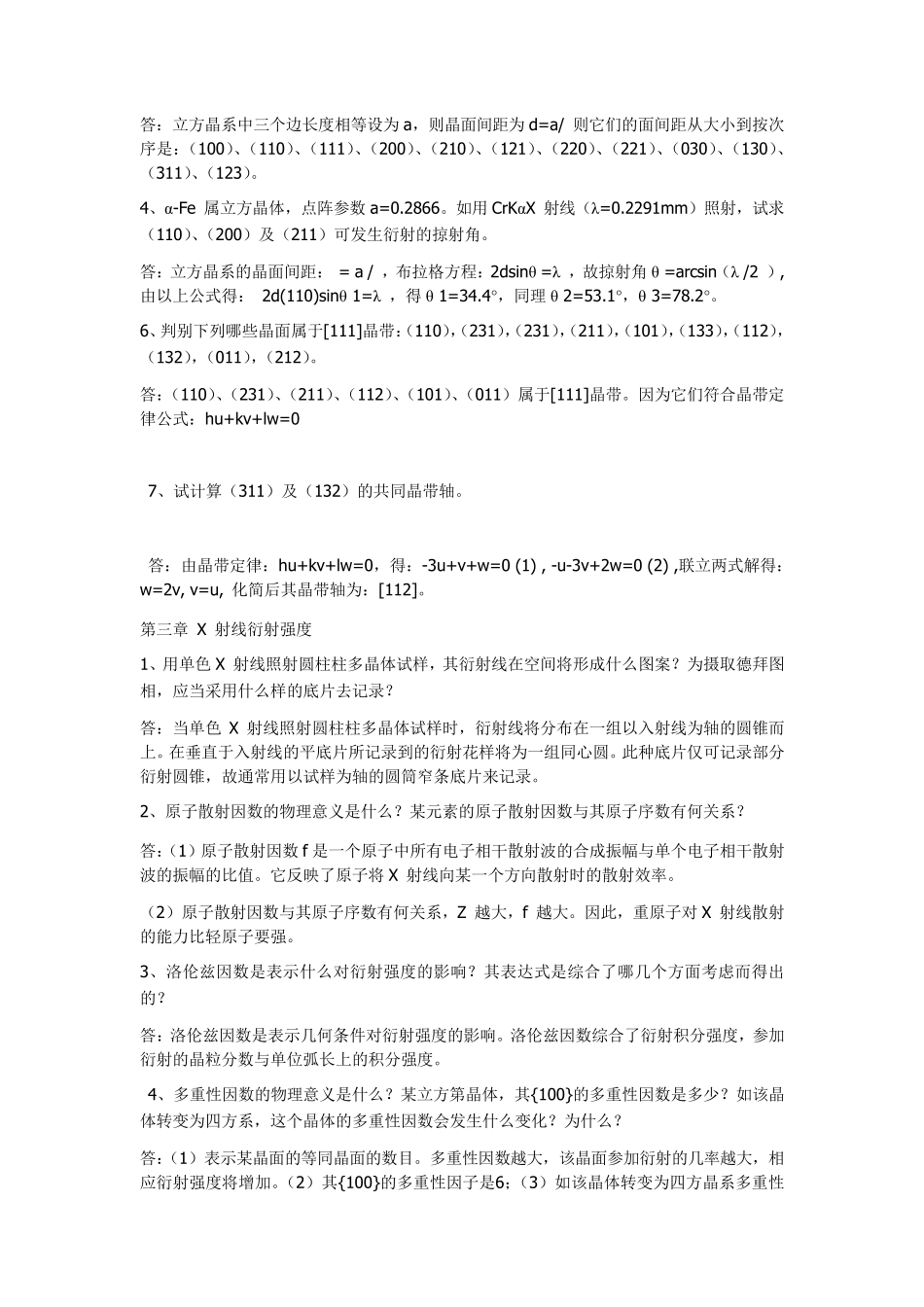

材料分析方法周玉第二版_第2页
2/9

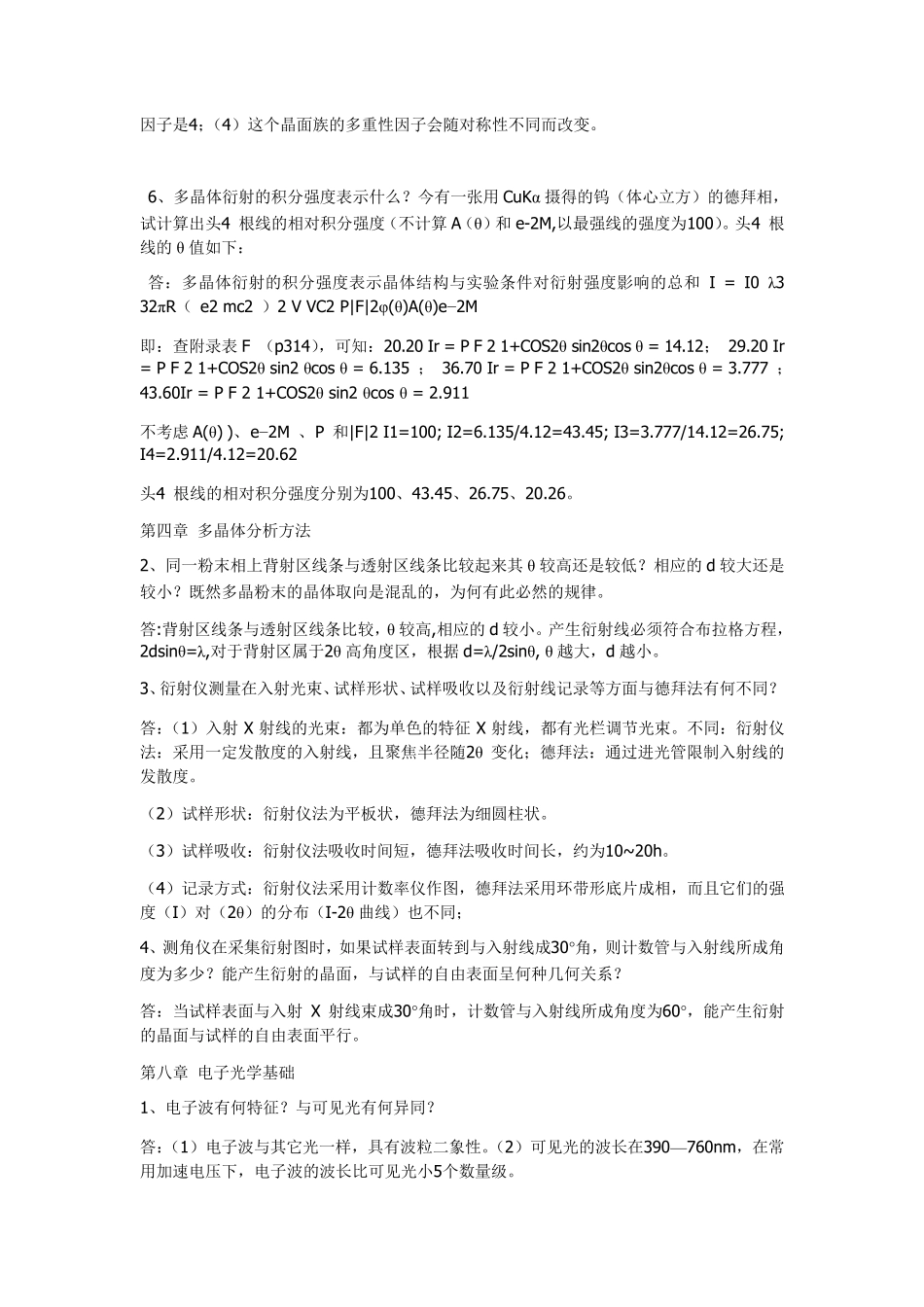

材料分析方法周玉第二版_第3页
3/9
第一章 X 射线物理学基础 1、在原子序24(Cr)到74(W)之间选择7 种元素,根据它们的特征谱波长(Kα),用图解法验证莫塞莱定律。(答案略) 2、若 X 射线管的额定功率为1.5KW,在管电压为35KV 时,容许的最大电流是多少? 答:1.5KW/35KV=0.043A。 4、为使 Cu 靶的 Kβ 线透射系数是 Kα 线透射系数的1/6,求滤波片的厚度。 答:因 X 光管是 Cu 靶,故选择 Ni 为滤片材料。查表得:μ m α =49.03cm2/g,μ mβ =290cm2/g, 有公式, , ,故: ,解得:t=8.35um t 6、欲用 Mo 靶 X 射线管激发 Cu 的荧光 X 射线辐射,所需施加的最低管电压是多少?激发出的荧光辐射的波长是多少? 答:eVk=hc/λ Vk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv) λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm) 其中 h 为普郎克常数,其值等于6.626×10-34 e 为电子电荷,等于1.602×10-19c 故需加的最低管电压应≥17.46(kv),所发射的荧光辐射波长是0.071纳米。 7、名词解释:相干散射、非相干散射、荧光辐射、吸收限、俄歇效应 答:⑴ 当 χ 射线通过物质时,物质原子的电子在电磁场的作用下将产生受迫振动,受迫振动产生交变电磁场,其频率与入射线的频率相同,这种由于散射线与入射线的波长和频率一致,位相固定,在相同方向上各散射波符合相干条件,故称为相干散射。 ⑵ 当 χ 射线经束缚力不大的电子或自由电子散射后,可以得到波长比入射 χ 射线长的 χ 射线,且波长随散射方向不同而改变,这种散射现象称为非相干散射。 ⑶ 一个具有足够能量的 χ 射线光子从原子内部打出一个 K 电子,当外层电子来填充 K 空位时,将向外辐射 K 系 χ 射线, 这种由 χ 射线光子激发原子所发生的辐射过程,称荧光辐射。或二次荧光。 ⑷ 指 χ 射线通过物质时光子的能量大于或等于使物质原子激发的能量,如入射光子的能量必须等于或大于将 K 电子从无穷远移至 K 层时所作的功 W,称此时的光子波长 λ 称为 K 系的吸收限。 ⑸原子钟一个 K 层电子被光量子击出后,L 层中一个电子跃入 K 层填补空位,此时多余的能量使 L 层中另一个电子获得能量越出吸收体,这样一个 K 层空位被两个 L 层空位代替的过程称为俄歇效应。 第二章 X 射线衍射方向 2、下面是某立方晶第物质的几个晶面,试将它们的面间距从大到小按次序重新排列:(123),(1...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

材料分析方法周玉第二版

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
