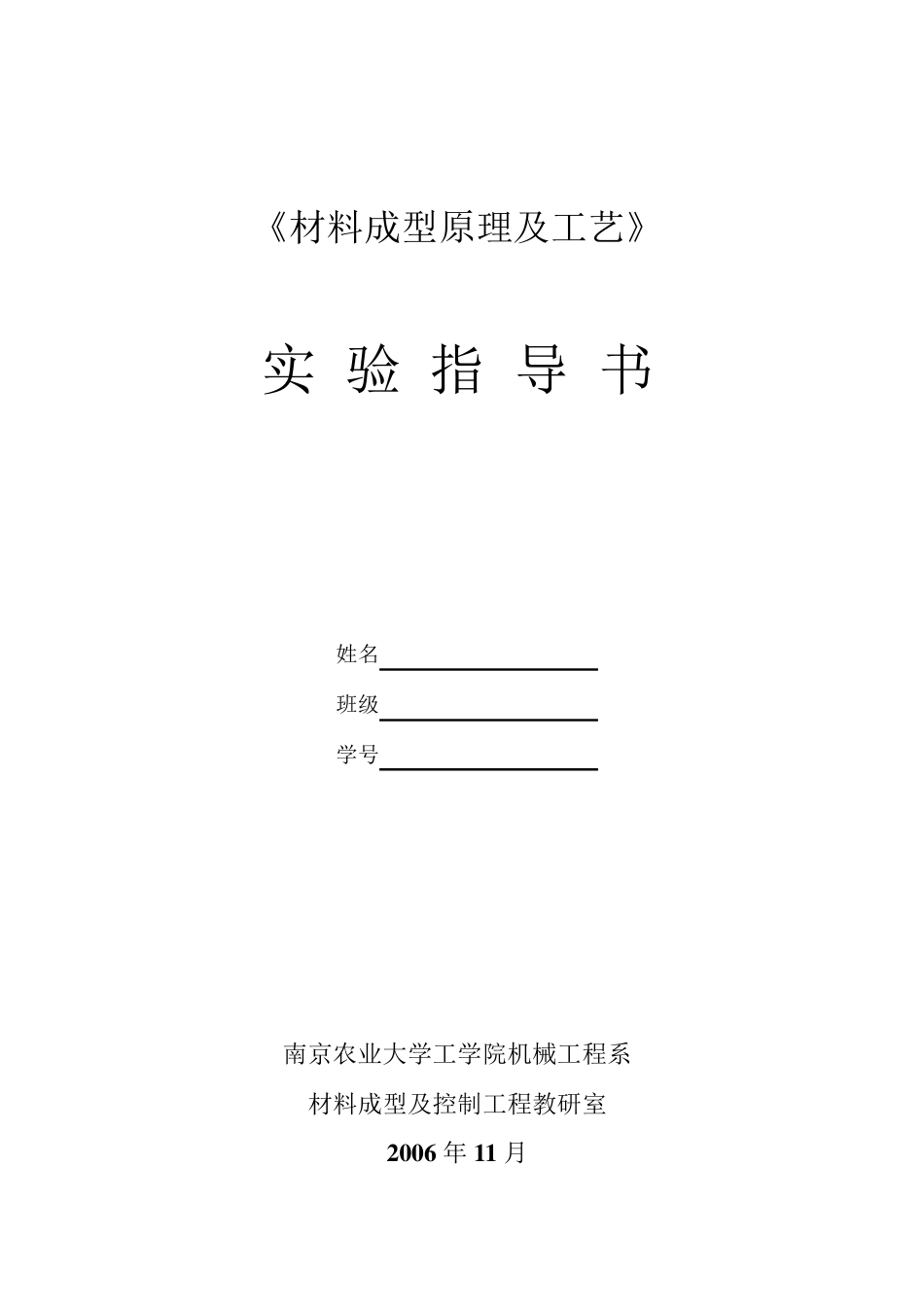

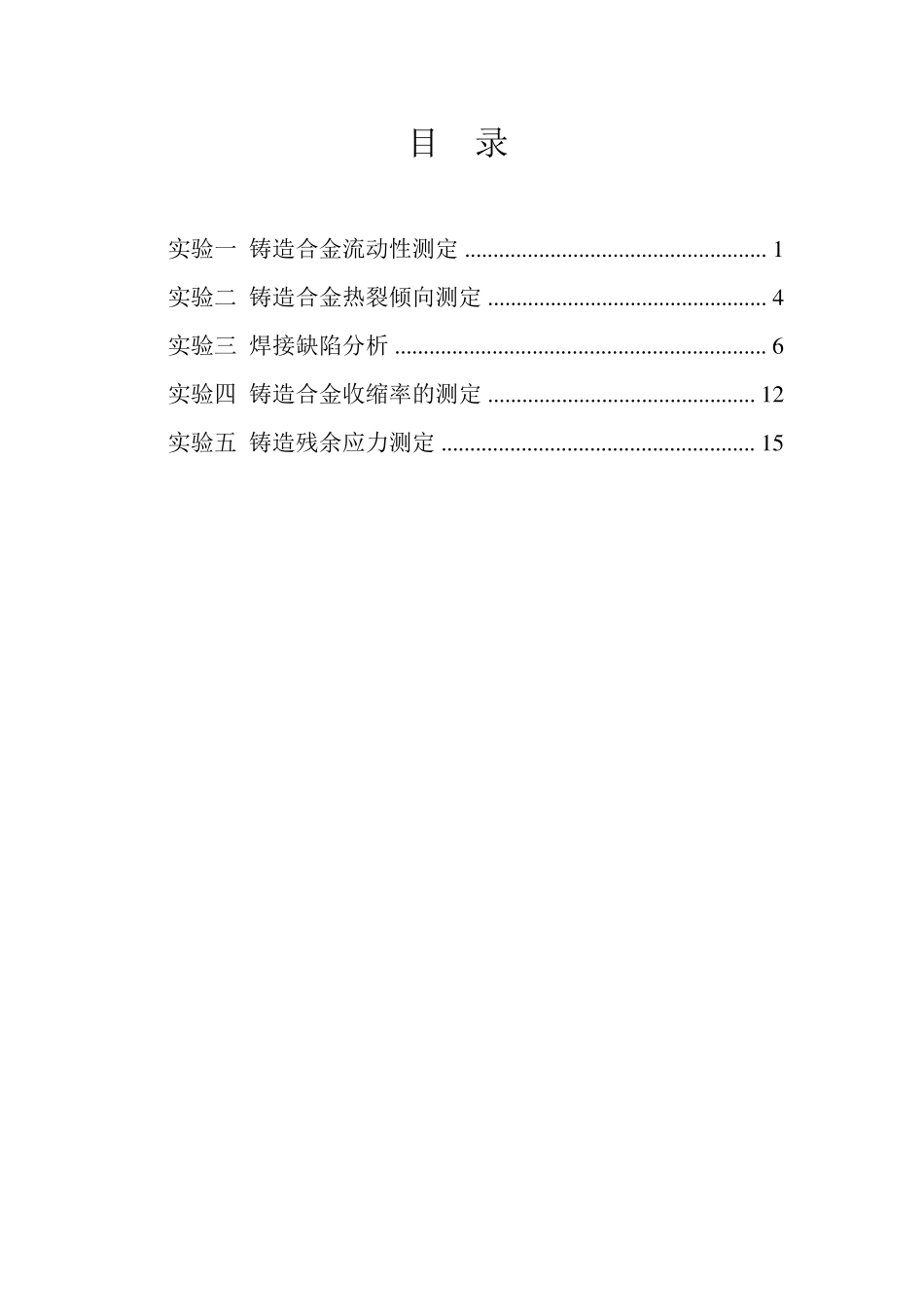

《材料成型原理及工艺》 实 验 指 导 书 姓名 班级 学号 南京农业大学工学院机械工程系 材料成型及控制工程教研室 2 0 0 6 年 1 1 月 目 录 实验一 铸造合金流动性测定 ..................................................... 1 实验二 铸造合金热裂倾向测定 ................................................. 4 实验三 焊接缺陷分析 ................................................................. 6 实验四 铸造合金收缩率的测定 ............................................... 1 2 实验五 铸造残余应力测定 ....................................................... 1 5 1 实验一 铸造合金流动性测定 一、实验目的 1．了解铸造合金流动性的测定原理、方法及过程。 2．理解影响合金流动性的各种因素。 二、合金流动性测定原理 流动性是铸造合金最主要的铸造性能之一，其影响因素众多：如金属及合金自身的特性、出炉温度、浇注温度、铸型的种类、铸件结构复杂程度、浇注系统设计等，为使其具有可比性，实际中常浇注流动性试样，并按浇出的试样尺寸评价流动性的好坏。 流动性试样按照试样的形状可分为：螺旋试样，U 试样，棒状试样，楔型试样，球型试样等；按照铸型材料来分有：砂型和金属型。螺旋试样法应用比较普遍，其特点是接近生产条件，操作简便，测量的数值明显。 螺旋试样的基本组成包括：外浇道，直浇道，内浇道和使合金液沿水平方向流动的具有倒梯形断面的螺旋线形沟槽。合金的流动性是以其充满螺旋形测量沟槽的长度（cm ）来确定的。图1.1 为同心三螺旋线测定法试样形状和尺寸。此法为标准法。同心三螺旋线的合金流动长度的平均值来测定合金的流动性，从而提高了测量的精度。也可以采用不同心的三螺旋线试样测定，图1.2 为不同心三螺旋线测定法试样形状和尺寸，其截面为倒梯形，长度为 1500m m ，每隔 50m m 试样模型上有一凸点（便于读数）。分别测量三螺旋线长度取其平均图 1.1 同心三螺旋线测定法试样 2 值来测定合金的流动性。 三、实验仪器设备及材料 1．合金熔炼：100kW 中频感应电炉一台（套），容量为 10kg 的坩埚、容量为 10kg 手端包；或电阻炉一台，Al2O3 坩埚一个，热电偶、防护用品等。 2．混砂用：SHN 型碾轮式混砂机（容量 0.1M3）石英砂、膨润土、铸造用煤粉。 3．造型制芯用：铸件模样螺旋型流动试样模样，浇注系统模样，...
