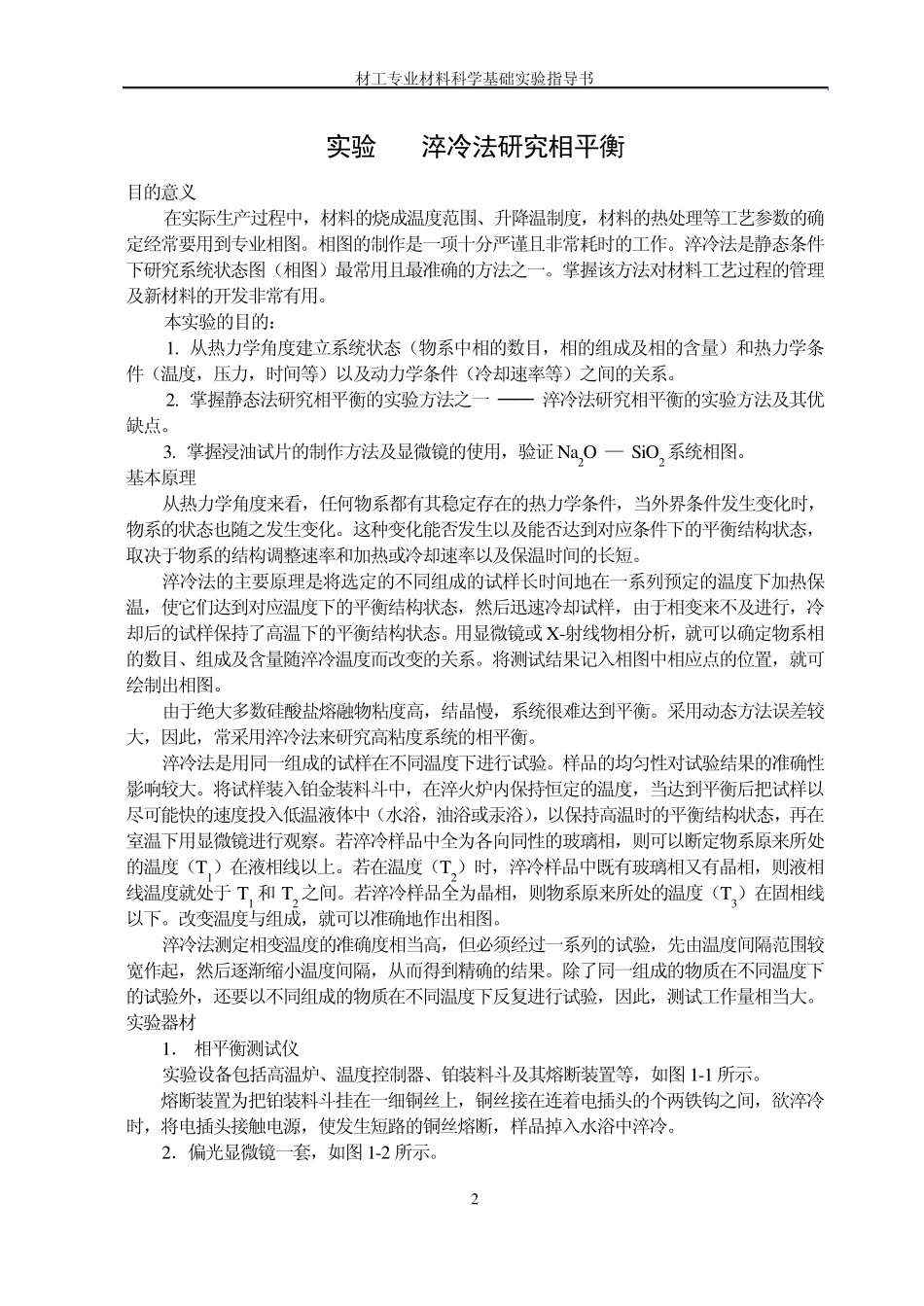

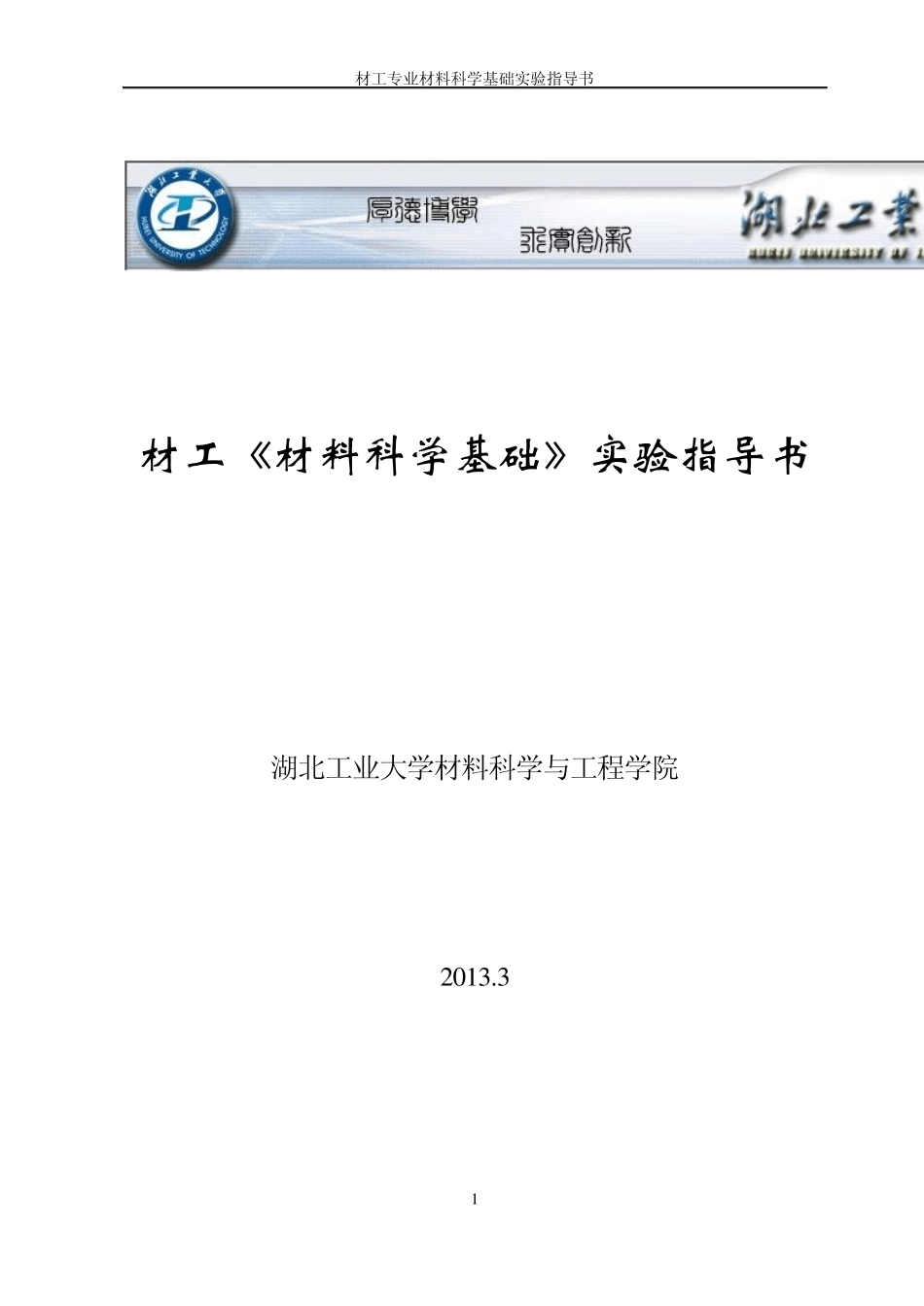

材工专业材料科学基础实验指导书 1 材工《材料科学基础》实验指导书 湖北工业大学材料科学与工程学院 2 0 1 3 .3 材工专业材料科学基础实验指导书 2 实验1 淬冷法研究相平衡 目的意义 在实际生产过程中，材料的烧成温度范围、升降温制度，材料的热处理等工艺参数的确定经常要用到专业相图。相图的制作是一项十分严谨且非常耗时的工作。淬冷法是静态条件下研究系统状态图（相图）最常用且最准确的方法之一。掌握该方法对材料工艺过程的管理及新材料的开发非常有用。 本实验的目的： 1. 从热力学角度建立系统状态（物系中相的数目，相的组成及相的含量）和热力学条件（温度，压力，时间等）以及动力学条件（冷却速率等）之间的关系。 2. 掌握静态法研究相平衡的实验方法之一 ── 淬冷法研究相平衡的实验方法及其优缺点。 3. 掌握浸油试片的制作方法及显微镜的使用，验证Na2O — SiO2系统相图。 基本原理 从热力学角度来看，任何物系都有其稳定存在的热力学条件，当外界条件发生变化时，物系的状态也随之发生变化。这种变化能否发生以及能否达到对应条件下的平衡结构状态，取决于物系的结构调整速率和加热或冷却速率以及保温时间的长短。 淬冷法的主要原理是将选定的不同组成的试样长时间地在一系列预定的温度下加热保温，使它们达到对应温度下的平衡结构状态，然后迅速冷却试样，由于相变来不及进行，冷却后的试样保持了高温下的平衡结构状态。用显微镜或 X-射线物相分析，就可以确定物系相的数目、组成及含量随淬冷温度而改变的关系。将测试结果记入相图中相应点的位置，就可绘制出相图。 由于绝大多数硅酸盐熔融物粘度高，结晶慢，系统很难达到平衡。采用动态方法误差较大，因此，常采用淬冷法来研究高粘度系统的相平衡。 淬冷法是用同一组成的试样在不同温度下进行试验。样品的均匀性对试验结果的准确性影响较大。将试样装入铂金装料斗中，在淬火炉内保持恒定的温度，当达到平衡后把试样以尽可能快的速度投入低温液体中（水浴，油浴或汞浴），以保持高温时的平衡结构状态，再在室温下用显微镜进行观察。若淬冷样品中全为各向同性的玻璃相，则可以断定物系原来所处的温度（T1）在液相线以上。若在温度（T2）时，淬冷样品中既有玻璃相又有晶相，则液相线温度就处于 T1 和 T2 之间。若淬冷样品全为晶相，则物系原来所处的温度（T3）在固相线以下。改变温度与组成，就可以准确地作出相图。 淬冷法测定相变温度的...
