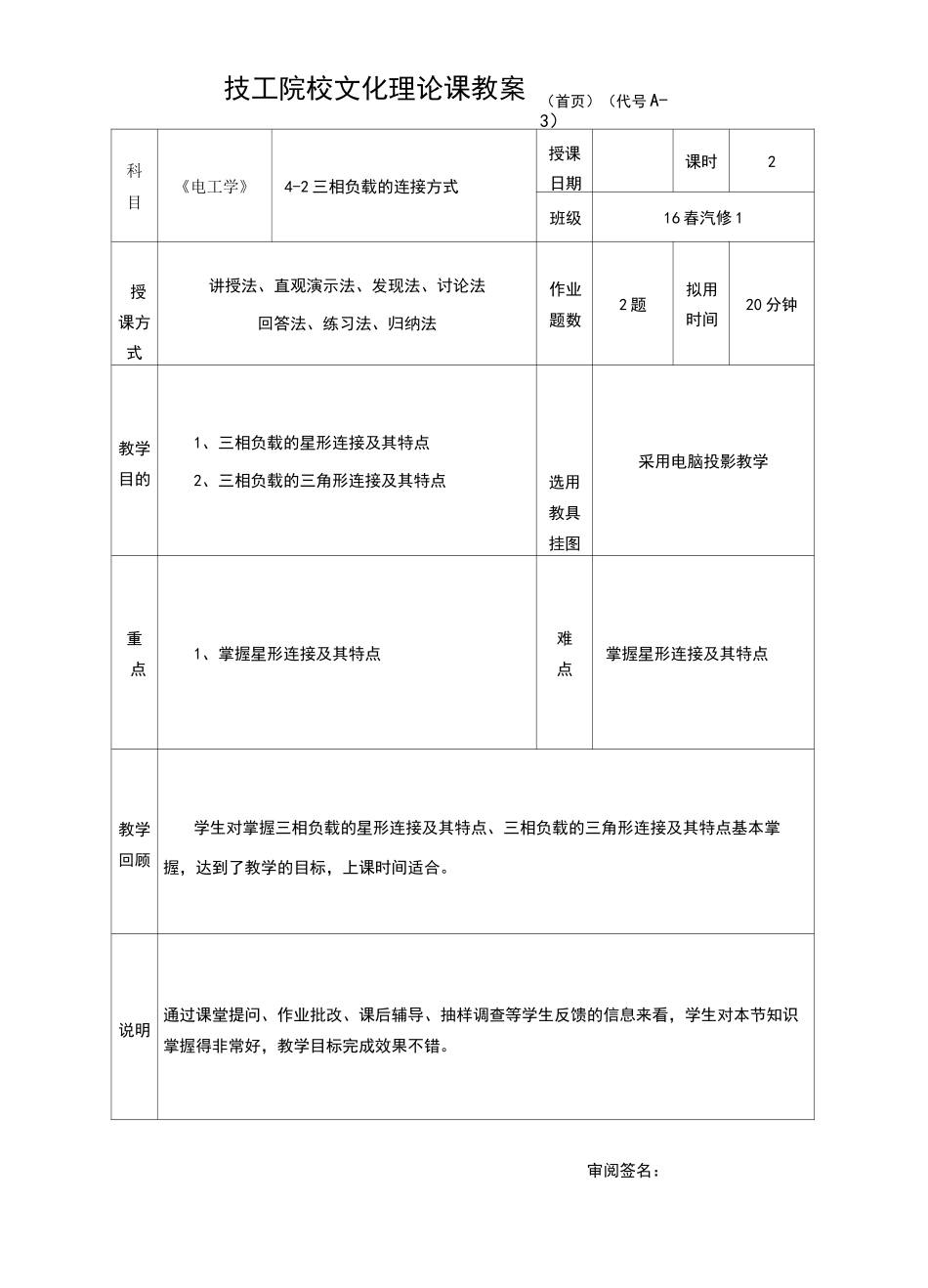

科目《电工学》4-2 三相负载的连接方式授课日期课时2班级16 春汽修 1授课方式讲授法、直观演示法、发现法、讨论法回答法、练习法、归纳法作业题数2 题拟用时间20 分钟教学目的1、三相负载的星形连接及其特点2、三相负载的三角形连接及其特点选用教具挂图采用电脑投影教学重点1、掌握星形连接及其特点难点掌握星形连接及其特点教学回顾学生对掌握三相负载的星形连接及其特点、三相负载的三角形连接及其特点基本掌握，达到了教学的目标，上课时间适合。说明通过课堂提问、作业批改、课后辅导、抽样调查等学生反馈的信息来看，学生对本节知识掌握得非常好，教学目标完成效果不错。审阅签名：技工院校文化理论课教案（首页）（代号 A-3）组织教学（5 分钟）1、教具准备及整理2、对学生考勤复习、引入新课（5 分钟）（回答法）提问学生：1、什么是三相四线制，什么是三相五线制2、如何改变电机转向讲授新课（60 分钟）§4-2 三相负载的连接方式各相负载相同的三相负载称为对称三相负载，如三相电动机、三相变压机、三相电阻炉等。各相负载不同的三相负载称为不对称三相负载，如三相照明电路中的负载。―、三相负载的星形连接1、三相负载的星形连接三相负载分别接在三相电源的一根相线和中线之间的接法称为三相负载的星形连接（常用“Y”标记）。三相负载的星形连接电流相量图2、相电压、线电压、线电流、相电流负载两端的电压称为负载的相电压。在忽略输电线上的电压降时，负载的相电压就等于电源的相电压，电源的线电压为负载相电压的 J3 倍,即U=\，；3U；j巧 D0L-2H 再 VN T9dB{A) 1 求星型接星相异步电动机机电皙昭公勒皿 Th 白■鼻槻电有駅裨U380=220二 2流过每根相线的电流称为线电流。流过中线的电流称为中线电流。流过每相负载的电流称为相电流。线电流和相电流的大小关系为：I=IYLYP若三相负载对称，则各负载中的相电流也相等，而且三个相电流的相位差也互为 120。。中线电流为各相电流的相量和，由相量图可知三个相电流的相量和为零。即I=I+I+I=0NUVW已知加在星形连接的三相异步电动机上的对称电源线电压为 380V,每相电阻为 60,感抗为 8Q,求流入电动机每相绕组的相电流及各线电流。解：由于电源电压对称，各相负载也对称，则各相电流应相等。Z=R2+X2=62+82=100U220=―相=Z10I=I=22A线相3、星形连接的特点三相对称负载星形连接时：1■各相负载相电压相等，均等于电源相电压。2■流过三相对称负载的各相电流相等，线电...
