CFG桩工艺流程

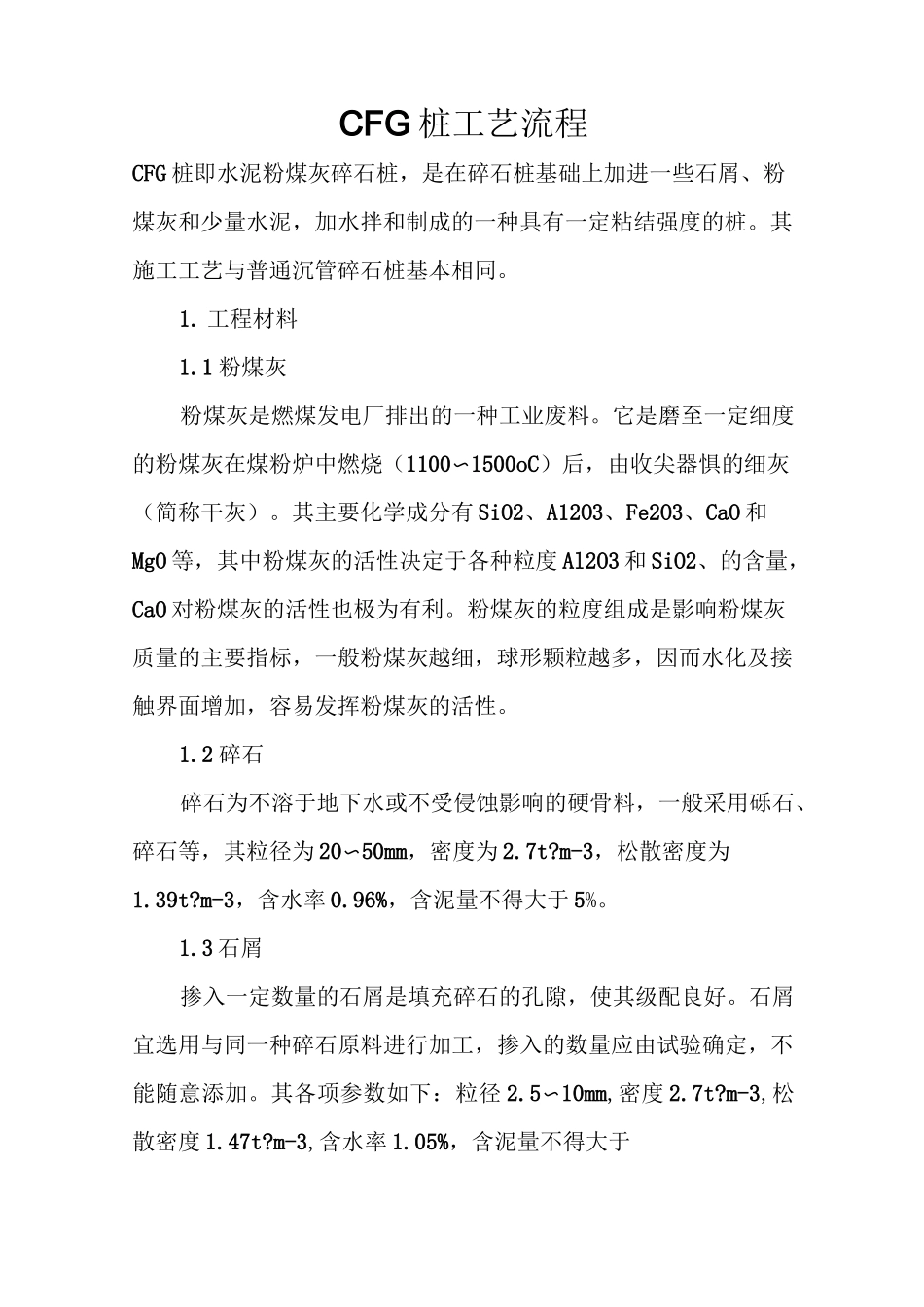

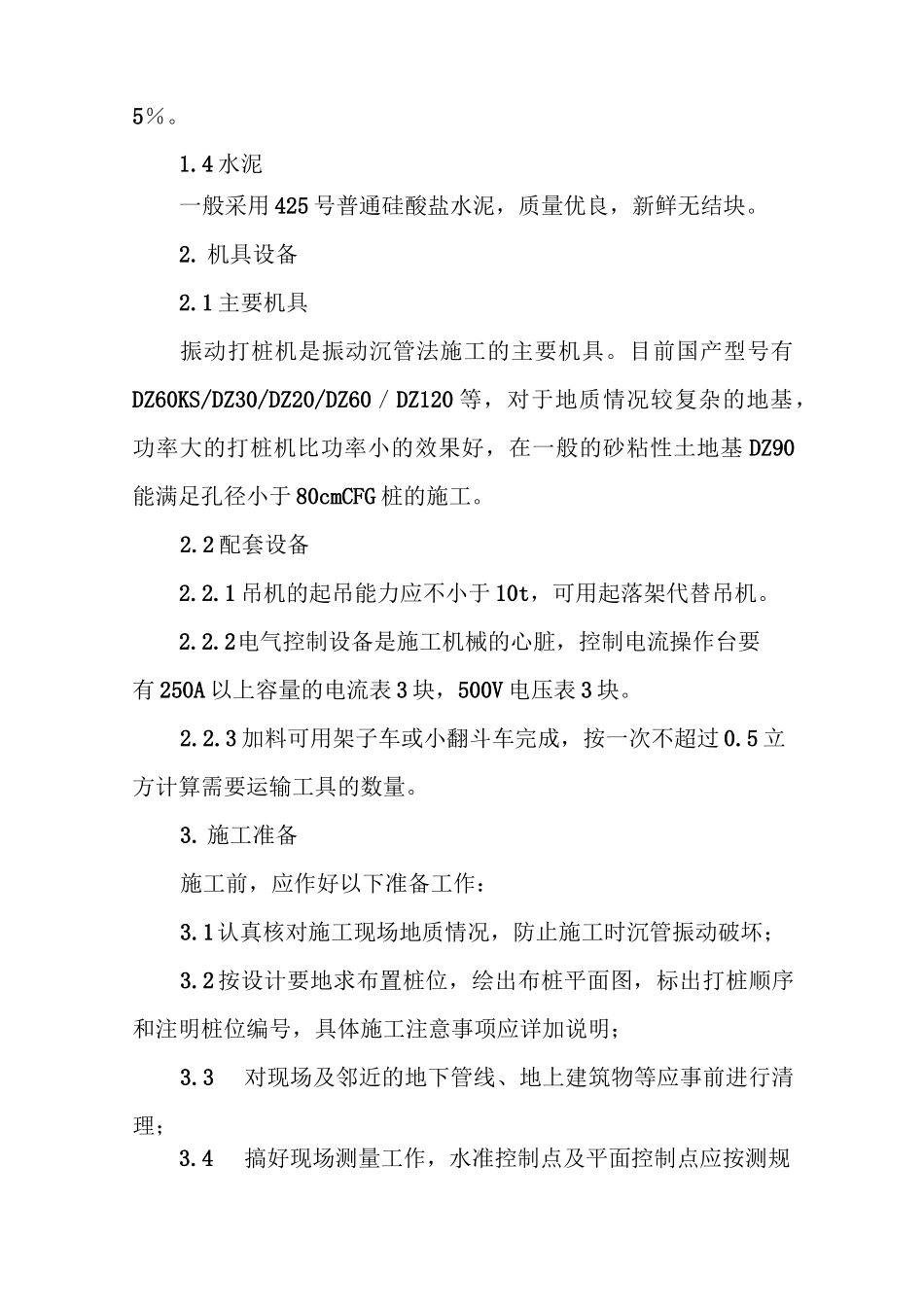

CFG 桩工艺流程CFG 桩即水泥粉煤灰碎石桩，是在碎石桩基础上加进一些石屑、粉煤灰和少量水泥，加水拌和制成的一种具有一定粘结强度的桩。其施工工艺与普通沉管碎石桩基本相同。1. 工程材料1.1 粉煤灰粉煤灰是燃煤发电厂排出的一种工业废料。它是磨至一定细度的粉煤灰在煤粉炉中燃烧（1100〜1500oC）后，由收尖器惧的细灰（简称干灰）。其主要化学成分有 SiO2、A12O3、Fe2O3、CaO 和MgO 等，其中粉煤灰的活性决定于各种粒度 Al2O3 和 SiO2、的含量，CaO 对粉煤灰的活性也极为有利。粉煤灰的粒度组成是影响粉煤灰质量的主要指标，一般粉煤灰越细，球形颗粒越多，因而水化及接触界面增加，容易发挥粉煤灰的活性。1.2 碎石碎石为不溶于地下水或不受侵蚀影响的硬骨料，一般采用砾石、碎石等，其粒径为 20〜50mm，密度为 2.7t?m-3，松散密度为1.39t?m-3，含水率 0.96%，含泥量不得大于 5%。1.3 石屑掺入一定数量的石屑是填充碎石的孔隙，使其级配良好。石屑宜选用与同一种碎石原料进行加工，掺入的数量应由试验确定，不能随意添加。其各项参数如下：粒径 2.5〜10mm,密度 2.7t?m-3,松散密度 1.47t?m-3,含水率 1.05%，含泥量不得大于5％。1.4 水泥一般采用 425 号普通硅酸盐水泥，质量优良，新鲜无结块。2. 机具设备2.1 主要机具振动打桩机是振动沉管法施工的主要机具。目前国产型号有DZ60KS/DZ30/DZ20/DZ60／DZ120 等，对于地质情况较复杂的地基，功率大的打桩机比功率小的效果好，在一般的砂粘性土地基 DZ90能满足孔径小于 80cmCFG 桩的施工。2.2 配套设备2.2.1 吊机的起吊能力应不小于 10t，可用起落架代替吊机。2.2.2电气控制设备是施工机械的心脏，控制电流操作台要有 250A 以上容量的电流表 3 块，500V 电压表 3 块。2.2.3 加料可用架子车或小翻斗车完成，按一次不超过 0.5 立方计算需要运输工具的数量。3. 施工准备施工前，应作好以下准备工作：3.1认真核对施工现场地质情况，防止施工时沉管振动破坏；3.2 按设计要地求布置桩位，绘出布桩平面图，标出打桩顺序和注明桩位编号，具体施工注意事项应详加说明；3.3对现场及邻近的地下管线、地上建筑物等应事前进行清理；3.4搞好现场测量工作，水准控制点及平面控制点应按测规要求引至现场，以控制桩的调程及位置；3.5 完成施工现场“三通一平”工作，保证沉管机械进场。4. 施工方法CFG 桩施工前，一般须进行试验，以便确定成桩有关技术参数，待参数确...
