磁选柱说明书VIP专享

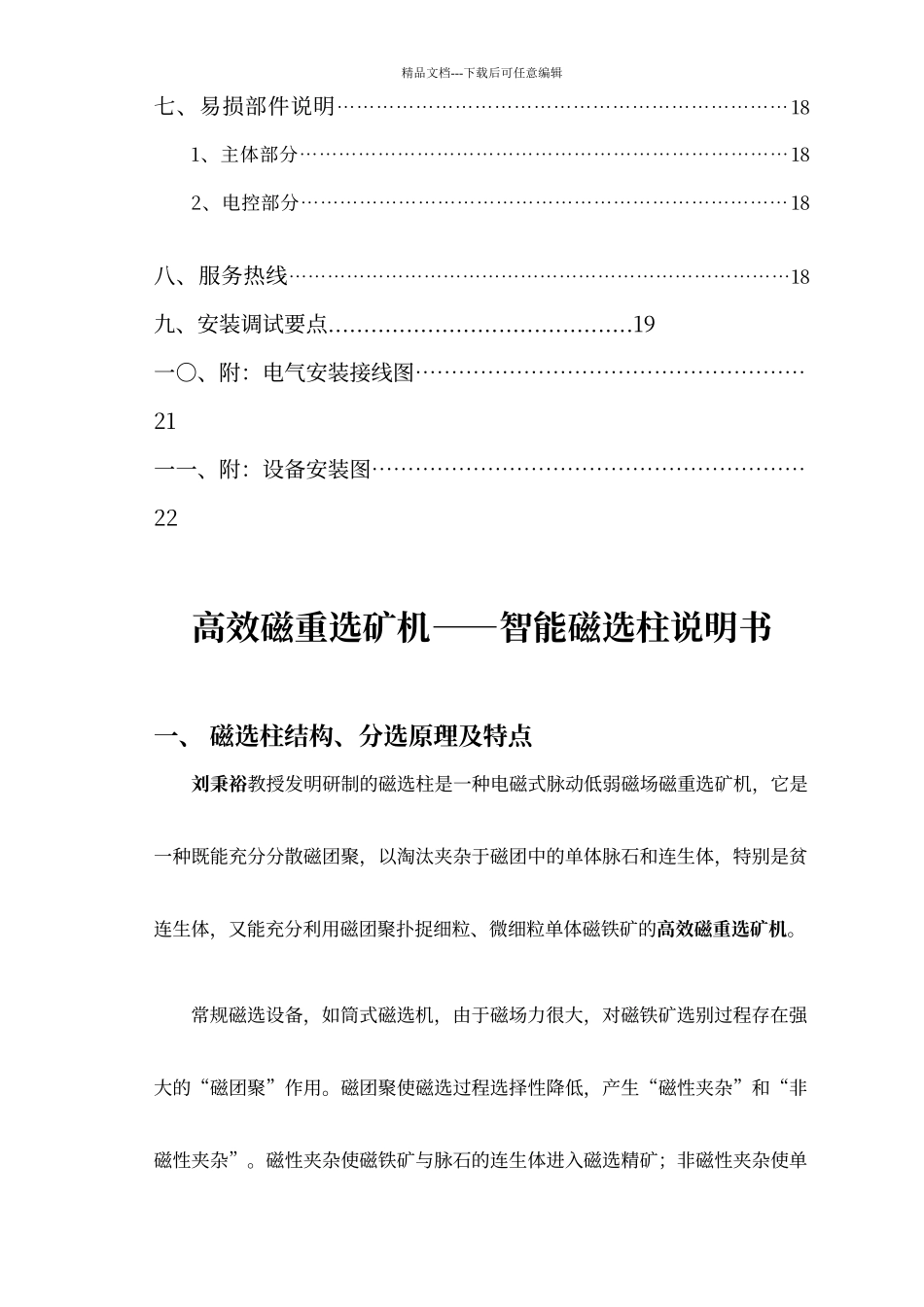

精品文档---下载后可任意编辑 目 录一、 磁选柱结构,分选原理及特点……………………………………………2 二、 磁选柱规格性能及磁场强度 ………………………………………41、磁选柱规格及性能2、磁选柱线圈中心磁场强度与电流强度关系三、 磁选柱用途………………………………………………………………5四、磁选柱接线方法………………………………………………………… 61、大接线盒内连线方式……………………………………………………62、上下小接线盒间连线方式………………………………………………73、柱体与电控系统的连接方式……………………………………………8五、磁选柱操作说明……………………………………………………………91、磁选柱的操作因素及其操作………………………………………………92、磁选柱开停车顺序…………………………………………………………103、正常操作………………………………………………………………… 104、事故及其处理……………………………………………………………11六、电控系统及操作说明……………………………………………………121、电控系统结构……………………………………………………………122、电控系统操作说明………………………………………………………16精品文档---下载后可任意编辑七、易损部件说明……………………………………………………………181、主体部分…………………………………………………………………182、电控部分………………………………………………………………… 18八、服务热线……………………………………………………………………18九、安装调试要点...........................................19一○、附：电气安装接线图………………………………………………21一一、附：设备安装图……………………………………………………22高效磁重选矿机——智能磁选柱说明书一、 磁选柱结构、分选原理及特点刘秉裕教授发明研制的磁选柱是一种电磁式脉动低弱磁场磁重选矿机，它是一种既能充分分散磁团聚，以淘汰夹杂于磁团中的单体脉石和连生体，特别是贫连生体，又能充分利用磁团聚扑捉细粒、微细粒单体磁铁矿的高效磁重选矿机。常规磁选设备，如筒式磁选机，由于磁场力很大，对磁铁矿选别过程存在强大的“磁团聚”作用。磁团聚使磁选过程选择性降低，产生“磁性夹杂”和“非磁性夹杂”。磁性夹杂使磁铁矿与脉石的连生体进入磁选精矿；非磁性夹杂...
